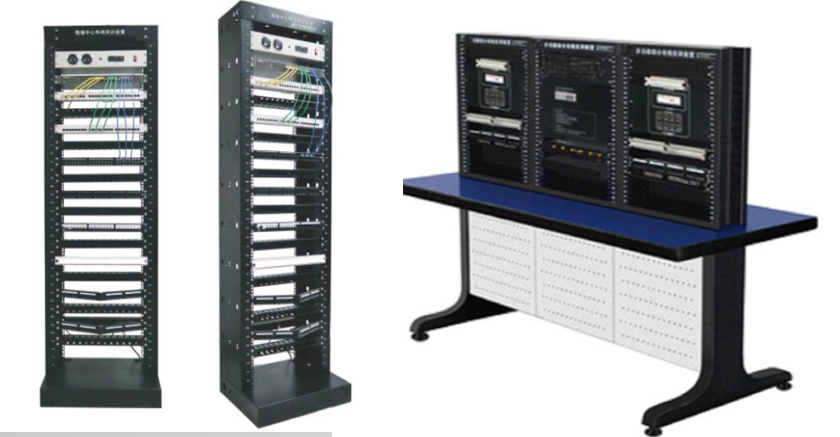

JG-BSJ01 型 数据中心布线实训装置 JG-LBX01 型多功能综合布线实训装置
一、产品特点
1 、 JG -BSJ01 型 数据中心布线实训装置 真实模拟数据中心高密度配线工程技术。
2 、落地安装，立式操作，稳定实用，节约空间。
3 、 数据中心布线实训装置 全钢结构机架，立柱上安装有接地铜排，实现机架和全部设备等电位可靠连接与接地。
4 、集成数据中心常用的各种配线架，包含五类、六类，屏蔽、非屏蔽，模块化、非模块化等产品。
5 、 数据中心布线实训装置 配置有机架式数码播放器和 4GU 盘，录制有产品语音讲解词，遥控器控制。
二、技术参数
1 、外型尺寸：长 600mm ，宽 500mm ，高 200mm
2 、电压 / 功率：交流 220V/50W
一、产品结构
功能综合布线实训装置 由双绞线打线实训、双绞线跳线制作实训、双绞线端接测试实训、配线子系统管 / 槽布线技术实训、光纤端接和配线实训、以及双绞线端接故障演示实训等装置组成，物理上与实训室中心设备间机架用 5E 类双绞线相连，是完善的可使用的有源网络子系统实体。 多功能综合布线实训装置 可维护性强，各个训练功能和测试功能模组全部采用结构化设计，当其中一部分因磨损需要更换时可以采用 * 小化的方式，只需对单一模组进行更换，节约维护成本和教学成本。
二、性能
1 、能满足 6 人、每人 1 套实训装置同时进行铜缆或光缆端接实训，实训台双面操作，每个学生独立操作区域宽度不小于 600 毫米，彼此之间不会干扰；
2 、 双绞线端接测试实训。测试双绞线端接常见的故障现象包括开路、短路、交叉线对、反向线对和串对等，测试结果用液晶进行显示。
3 、 双绞线端接故障演示实训，利用双绞线端接故障演示装置，学生可以真实模拟测试常见网络布线工程中出现的各种布线故障，提高布线质量，积累正确布线和排除布线故障的经验。
4 、光缆配线和熔接实训，两个光纤配线架之间相互连接进行熔接操作实训，也能与其它光纤配线架相互连接进行熔接操作实训。
三、装置配置
1 、双绞线端接测试装置 1 台，带液晶显示器；
2 、双绞线打线测试实训装置 4 套，每套包括 8 个 4 对 110 接线端子，内置端接测试模块，配套 LED 指示灯；
3 、双绞线跳线测试实训装置 4 套，每套包括 8 个 RJ45 网络接口，内置端接测试模块；
4 、光缆实训模组 2 套，每套实训模组包括 ST 、 SC 耦合器各 12 个；
5 、 9"14U 三联开放式操作台 1 张；
6 、 24 口网络配线架 4 个， 100 对 110 语音跳线架 4 个，理线环 4 个；
7 、操作台 1 张，规格：长 2000mm× 宽 860mm× 高 1480mm 。
四、实训功能
1 、双绞线打线实训：每套打线测试实训装置配 8 个 4 对 110 接线端子，用 4 根双绞线，可训练打线 64 次。 4 套装置可训练打线 256 次。
2 、双绞线跳线制作实训：每套跳线测试实训装置配 8 个 RJ45 网络接口，用 4 根双绞线，可训练压线 8 次。 4 套装置可训练压线 32 次。
3 、双绞线端接测试实训：对双绞线接线图，包括正常连接、开路（断路）、短路、反向线对（ Reversed Pair ）、交叉线对 (Crossed Pairs) 和串对 (Split Pairs) ，进行测试实训。
4 、双绞线端接故障演示实训：通过嵌入式系统和 LCD 模拟演示双绞线端接状态（接线图），包括正常连接、开路（断路）、短路、反向线对（ Reversed Pair ）、交叉线对 (Crossed Pairs) 和串对 (Split Pairs) 故障等。
5 、光缆配线和熔接实训：每次能够熔接 4 根 6 芯光纤，也能插接 12 根 ST-ST 光纤跳线或者 12 根 SC-SC 光纤跳线，或者 24 根 ST-SC 光纤跳线。
6 、能够进行综合布线系统各种永久链路实训。实验仪与配线架、跳线架、跳线等组合，进行多种链路端接实训。能够搭建多种网络链路和测试链路的平台。
7 、综合布线工程实训：水平子系统管 / 槽布线技术实训；工作区子系统网络插座安装实训。
三、主要配置
1 、开放式屏蔽机架 1 套
2 、数码播放器 1 台
3 、网络交换机 1 台
4 、超五类屏蔽配线架 1 个
5 、六类屏蔽配线架 1 个
6 、高密度配线架 1 个
7 、 V 型高密度配线架 1 个
8 、模块配线架 1 个
9 、面板可拉伸式模块配线架 1 个
10 、超五类 V 型配线架 1 个
11 、六类 V 型配线架 1 个
12 、网络理线环 8 个
13 、 PDU 电源插座 1 台
四、产品功能
1 、数据中心高密度布线技术语音解说
2 、数据中心布线系统演示和原理认知
3 、数据中心机架安装实训
4 、屏蔽接地铜排安装实训
5 、数据中心高密度布线系统安装实训
6 、超五类屏蔽系统网络配线技术实训
7 、六类屏蔽系统网络配线技术实训
8 、超五类高密度网络配线技术实训
9 、超五类模块化端接配线技术实训
10 、超五类 V 型端接配线技术实训
11 、六类 V 型端接配线技术实训
JG-LBX01 型 多功能综合布线实训装置
。 。
