智能停车场集成监控系统实训考核装置 JGTC-3 型智能停车场管理实训系统设备

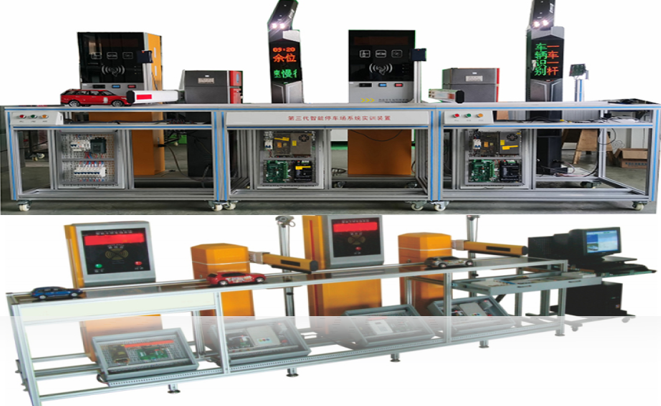

JG-JK06A 型智能停车场集成监控系统实训考核装置（ BACnet 总线网络）
装置概述
本装置是由高级铝型材支架及真实停车场管理设备组建而成的成套停车场出入库流程教学实训考核装置，采用市场最主流功能最先进的停车场设备类型，以清晰合理的结构和稳定的操作管理系统，为示教和实训创造更多有利条件。系统将器材的机械对象部分与电控部分完全分开，电控部分独立安装于标准网孔型电箱中，学生通过接线端口可完成对整个系统线路的连接，同时通过功能参数设置与软件操作管理能够实现车辆从入库、在库到出库的整套真实情景展现，最后通过 BACnet 总线网络对系统进行集成与监控，使学生能够更深刻地理解现代智能停车场集成监控系统的技术要点。
智能停车场的管理系统是一个非接触式智能卡为车辆出入停车场凭证，以车辆图像对比、证件抓拍管理为核心的多媒体综合车辆收费管理系统，用以对停车场车道入口及出口管理设备实行自动控制、对在停车场中停车的车辆按照预先设定的收费标准实行自动收费，该系统将先进的智能卡识别技术和高速的视频图像存储比较相结合，通过计算机的图像处理和自动识别，对车辆进出停车场的收费、保管和管理等进行全方位管理。对 LED 显示屏可通过软件进行编程教改显示内容。具有功能强大的数据处理功能，可以对停车场管理中的名种控制参数进行设置、智能卡挂失和恢复可以进行分类查询，并能够对停车场数据进行管理。通过该功能可以将入场的车辆外形和车牌编号摄录下来并保存在服务器数据库中，当车辆出场读卡时，屏幕上自动出现车辆在出口处摄录图像和在入口处摄录的图像，操作人员可以将出场的车辆与服务器中记录的智能卡号和摄录的图像进行对比，在确定卡号、车形、车牌编号等与记录相符后，启动自动道闸升起闸杆，放行车辆。管理系统安全可靠。包括车辆人员身份识别、车辆资料管理、车辆的出入情况、位置跟踪和收费管理等等。
使用本装置能够使学生在实物模型平台中对 “ 智能停车场集成监控系统”进行安装、接线、编程、组态、集成、调试、运行及维护等操作，从而了解各部分在实际中的应用并熟练掌握其根本技术要点；能够训练与检验学生的团队协作、交流沟通、计划组织、工程实施等能力，丰富职业素养，提高综合职业技能，是适合项目考核、老师教学及学生实训等多方面要求的楼宇智能化机电设备集成监控系统实训考核平台。
三、技术指标
1. 电源输入：单相三线（第三方接地）， AC220V±10% ， 50/60Hz ；
2. 安全保护：接地，漏电（动作电流≤ 30mA ），过压，过载，短路；
3. 整机功耗：≤ 500W ；
4. 整机重量：≤ 400KG ；
5. 外形尺寸（宽 × 深 × 高）： 3500mm×1000mm×1500mm 。
JGTC-3 型智能停车场管理实训系统
一、系统概述：
智能停车场管理实训系统主要由模拟停车场收费进出站模型 ( 自动发卡、收费亭及自动收费卡机组成 ) 、收费车道设备、自动识别监控设备、车道收费控制软件等几部分组成。本实训系统是采用高清自动识别系统和进出刷卡系统组合而成、模拟停车场管理实训系列产品中的最重要的产品之一，主要适用于 " 智能交通工程 " 、 " 停车场运输与管理 " 、 " 高等级停车场维护与管理 " 、 " 交通安全与智能控制 " 等相关专业的实训教学。（注系统还可以授权微信支付出入自动控制）
、产品特点
1. 系统以模型设计为框架，按实际模拟停车场收费站的设计内容和形式进行设计，能真正满足交通类职业院校对停车场收费站的实训教学需求
2. 系统设计内容全面，包含了收费车道所有设备及收费站监控设备
3. 除了硬件的实训操作外，学生还以进行收费亭相关软件的实训操作
4. 应用模式：中央收费模式、大套小模式、一进一出模式、出口收费模式
5. 系统可配备小票打印系统，打印收费票据。
6. 网络管理技术、图像识别技术等。
7. 基于数据库： SQLServer2008
三、技术参数
1. 工作电源： AC220V±10% 50Hz
2. 工作环境：环境温度范围为 -20℃ ～ +45℃ 相对湿度＜ 85% 海拔＜ 4000m
3. 外型尺寸：约 3600*850*1500 ＭＭ
四、基本配置

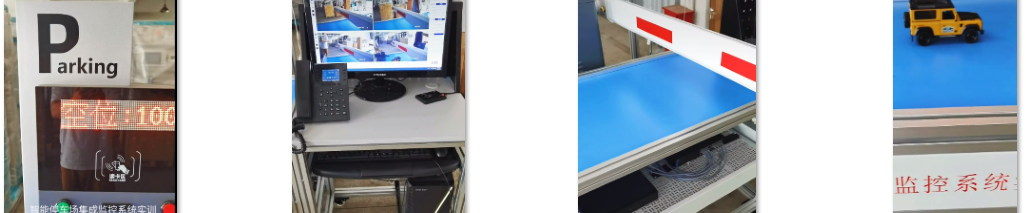

1. 模拟进出口停车场收费站模型
收费站模型由进站智能识别系统和出站智能识别系统等组成。该模型可以模拟实际停车场收费车道的情景和功能，给学校进行收费车道教学提供一个实际平台。整个收费车道模型采用铝合金型材和钣金件进行设计。
2. 收费车道设备
收费车道设备主要有模拟收费亭内设备和收费亭外设备。其中收费亭内设备主要有车道控制器（一般使用工控机＋控制外设的各 I/O 接口卡组成）、 IC 读写器、显示终端、对讲机、收费键盘、报警器、彩色摄像机等。而收费亭外设备主要有电动栏杆、车辆检测器、费额显示器、彩色摄像机、雨棚信号灯、车道交通信号灯、防雾灯、照明灯等设备。（注系统还可以授权微信支付出入自动控制）
3. 监控设备
主要有车牌高清网络摄头监控等设备。
★ 4 、智能电源管理系统
1 ）该控制系统由无线远程实验台电源管理终端和实验室安全管理平台
2 ）无线远程实验台电源管理终端启动时需教师输入正确密码才能启动电源，避免学员误操作；
3 ）无线远程实验台电源管理终端由 2.8 寸显示屏和数据采集模块组成，实时显示实验台三相电流值、三相电压值、三相有功功率值、三相无功功率、功率因数、频率等电参数；
4 ）输入正确密码登录以后可以设置定时开关机、过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
5 ）登录以后可以进行报警记录查看，电量充值和剩余电量清零等操作；并且可以更改登录密码，系统对时、模式设置、热点配网；
6 ）通过 APP 软件可以查询电源管理终端电源开关状态，可以单独开启关闭学生实验台电源；全部开启或全部关闭实验台电源功能；定时预约实验台电源开启关闭功能。
7 ） APP 软件实时显示设备温度、用电量柱状图、三相总有功功率、总无功功率、 A 相有功功率、 A 相无功功率、 A 相功率因数、 B 相有功功率、 B 相无功功率、 B 相功率因数、 C 相有功功率、 C 相无功功率、 C 相功率因数、电网频率
8 ） APP 软件可以设置过压报警开与关、过压报警值、欠压报警开与关、欠压报警值、过流报警开与关、过流报警值、余额不足报警开与关
9 ） APP 软件可以给电表设备进行电量充值。
10 ）通过 APP 可以把设备分享给其他成员
11 ） APP 软件的操作会实时的同步到电源管理终端
五、功能参数
1 、车辆进入道闸时，读感器自动检测到车辆进入口。领取卡片，道闸开启，车辆驶入停车场， 数字录像机抓拍下该车辆的照片，并存储在电脑里，控制器记录下该车辆进入的时间，联机同时传入电脑。高清车牌识别系统摄像机检测到入口或出口车场车牌，系统将自动识别对计时收费出入。
2 、离开停道路时， 数字录像机录下该车辆的照片，并存储在电脑里，控制器记录下该车辆离开的时间，联机时传入电脑并读取高带行程信息显示费用，并由收费员收取费用后，开启道闸开启，车辆离开停闸。高清车牌识别系统摄像机检测到入口或出口车场车牌，系统将自动识别对计时收费出入。
六、可以做的实训项目
1. 工作原理认知的实训
2. 出入口控制设备安装操作与连接实训
3. 车辆检测器设备安装操作连接实训
4. 摄像机的安装调试操作与线路的连接
5. 系统接线操作与连接
6. 收费系统的管理与操作实训
7. 卡片的管理与操作实训
8. 系统调试操作
9. 进出入口的设置的实训
10. 线路故障的判断与处理 。 。
