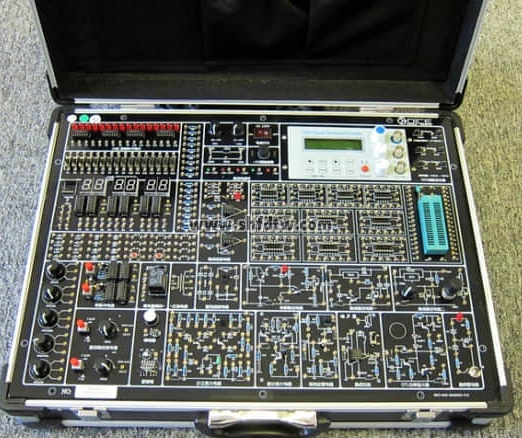

数字模拟电路试验箱 JGYL-DA18 型 数字模拟电路综合实验箱
数字模拟电路综合实验箱 由铝木合金箱体、高性能线性电源、高精度数字模拟信号源和实验电路组成。其中实验电路采用 固定功能模块 和 开放式模块 相结合的模式，固定功能模块和开方式模块有多种组合可供选择，用户可根据实际需求灵活配置。模拟电子实验箱 , 数模电技术实验平台以满足大中专院校不同专业实验课程、不同层次学生的教学实验要求。数字模拟电路综合实验箱平台适用于本科、专科、职业院校、培训机构、所有电类和非电类专业《数字电子技术》、《数字系统设计》、《模拟电子技术》、《电子线路》等课程的实验和创新设计实验。
一、数字模拟电路综合实验箱技术指标
1 、实验箱工作电源
输入： AC220V±10%,50HZ 。
输出： 1.AC 0V 、 10V 、 14V 、带中心抽头双路 7.5V （用于整流滤波实验）。
2.DC±5V/2A 、 ±12V/0.5A ，每路均带有短路保护。配 DVCC-DB 电源保护板， +5V 电源带有欠压、过压、过流、短路和反向保护电路报警、自动恢复功能。
3.2 路 DC 1.2V ～ 15V/0.5A 连续可调，独立地线。
2 、 常用数字模拟信号源部分
1 ）直流信号源：双路 -5V ～ +5V, 双路 -0.5V ～ +0.5V 连续可调。
2 ）提供二组正负单脉冲发生器 , 有指示灯指示。
3 ） 10HZ-10KHZ 连续可调时钟电路。
4 ） 1HZ ～ 1MHZ 固定脉冲 8 档输出，分别是 1HZ 、 10HZ 、 100HZ 、 1KHZ 、 10KHZ 、 100KHZ 、 500KHZ 、 1MHZ 。
5 ） 16 路开关量输入并显示电路，输入端带保护功能。
6 ） 16 路开关量输出电路，输出标准 TTL 高电平和 TTL 低电平，输出端自带显示电路，直观显示开关量的输出状态，同时输出端带保护功能。
7 ） 6 位七段 LED 共阳数码显示器，自带 CD4511 BCD 码译码电路。
8 ） 1 位独立共阳数码管， 1 位独立共阴数码管， 7 个段和小数点全部引出并都设计有限流电阻。
9 ）喇叭和蜂鸣器驱动控制电路各 1 个，并带有音响输出设备。
10 ）三状态逻辑笔测试电路：分 CMOS 和 TTL 两种电平测试方式，高电平红灯亮，低电平绿灯亮，高阻黄灯亮。
11 ）设计有少些分立元件：电阻 1 个 2K 、 3 个 5K 、 2 个 10K 、 1 个 15K 、 1 个 10K ，电容 1 个 0.01uF 、 2 个 0.1uF 、 1 个 3300pF 、 2 个 100uF, 二极管 2 个 1N4148 ，电位器 1K/2K/10K/20K/50K/100K 各 1 个。
12 ）设计有集成电路插座 17 个，其中 6 个 14P 、 6 个 16P 、 1 个 20P 、 1 个多功能锁紧式插座，可插 8P-40P 集成电路。
4 、模拟实验电路模块区
配置固定电路实验模块 5 个 , 模块尺寸 291×118mm 。
1 ）固定板模块：含 2 块 1206 孔， 3 块 300 孔面板， 20 个面板和主板的连接插孔。
2 ）单管放大电路和射极跟随器电路模块：均以分立元件形式设计，有各种阻值电阻 17 个，电位器 3 个，三极管 3 个，二极管 2 个，电容 6 个，分立元件接插孔 6 组，测试孔 1 组。
3 ）负反馈两级放大电路和差动放大电路模块：实验线路基本固定，只要少些接线就可以了，另设计了分立元件接插孔， 6 组测试孔 1 组。
4 ）桥式整流、滤波、三端集成稳压电源和功率放大器模块：实验线路基本固定，只要少些接线就可以了，另设计了分立元件接插孔 6 组，测试孔 1 组。
5 ）运放电路实验模块：均以分立元件形式设计，有各种阻值电阻 16 个，电位器 4 个（ 2 只 10K/2 只 100K ），稳压管 1 个，二极管 6 个，电容 7 个，分立元件接插孔 8 组。测试孔 1 组。
5 、实验线路的连接：全部信号引出采用自锁紧式涂金插孔， ** 氧化，美观漂亮，实验导线连接稳定可靠。
6 、机箱：坚固型铝合金框架，厚实的 ABS 塑料包角，参考外形尺寸 480×360×120mm 。
二、数字模拟电路综合实验箱实验内容
数字电路基础实验
1. 晶体管开关特性、限幅器与钳位器
2. TTL 集成逻辑门的逻辑功能与参数测试
3. CMOS 集成逻辑门的逻辑功能与参数测试
4. 集成逻辑电路的连接和驱动
5. 组合逻辑电路的设计与测试
6. 译码器及其应用
7. 数据选择器及其应用
8. 触发器及其应用
9. 计数器及其应用
10. 移位寄存器及其应用
11. 脉冲分配器及其应用
12. 使用门电路产生脉冲信号——自激多谐振荡器
13. 单稳态触发器与施密特触发器——脉冲延时与波形整形电路
14. 555 时基电路及其应用
数字综合实验（需另配器件）
15. D/A 、 A/D 转换器
16. 智力竞赛抢答装置
17. 电子秒表
18. 三位半直流数字电压表
19. 数字频率计
20. 拔河游戏机
模拟电路部分实验
1 、单级放大电路
2 、两级放大电路
3 、负反馈放大电路
4 、射极跟随器
5 、差动放大电路
6 、比例求和运算电路
7 、积分与微分电路
8 、波形发生电路
9 、有源滤波器
10 、电压比较器
11 、 OTL 功率放大电路
13 、整流滤波与并联稳压电路
15 、电流 / 电压转换电路
16 、电压 / 频率转换电路
17 、波形变换电路
三、实验箱配置
1 JGYL-DA18 主机箱 1 台，含机箱、工作电源、常用数字模拟信号源、数字电路实验区、模拟电路模块接入区等
2 面板模块 1 块
3 单管放大电路和射极跟随器电路模块 1 块
4 负反馈两级放大电路和差动放大电路模块， 1 块
5 桥式整流、滤波、三端集成稳压电源和功率放大器模块， 1 块
6 运放电路实验模块， 1 块
7 供电电源线 1.5m ， 1 根
82 号实验导线 40cm ， 25 根
9 保险丝 2A 2 支
10 实验指导书：数字电路实验指导书和模拟电路实验指导书各 1 本
备注：使用本实验箱需配套仪器仪表：万用表、函数信号发生器和示波器
序号 |
名称 |
指标 |
1 |
电源 |
输入：~ 220V /50H z ± 10% ； 输出： DC ± 12V 、+ 5V 多路稳压源，最大输出电流均为1 A ； DC -5～-12 V ,+5～+27V两路连续可调，最大输出电流均为 500 mA ；两路交流~ 7.5 V 、一路交流~ 1 5 V ，最大输出电流为 250mA 。 +5V带有短路音响报警功能， 以上各路输出均有过流保护，自 恢复功能。 |
2 |
DDS 函数发生器 |
输出 波形：正弦 波 ，方波（占空比可调），三角波，锯齿波，四脉方列、八脉方列。 频率范围：0.01Hz ~ 5MHz （频率可精确调节） 频率分辨率 : 0.01Hz(10mHz) 输出 幅值：≥10Vp-p(空载) 输出阻抗 ： 51Ω±10% 方波占空比范围 : 1%~99% TTL 输出 : 频率范围0.01Hz ~ 5MHz 幅度>3Vp-p 扫频功能 : 支持 线性扫描 和 对 数扫描 方式； 频率设定范围0.01Hz ~ 5MHz ； 频率扫描范围 ， M1预设频率~M2预设频率 ； 扫描速率 1s~99s/步进 。 |
3 |
数字频率计 |
测量范围 : 0- 60 MHZ ，液晶显示，可 对内部/外部信号进行频率测量 |
4 |
计数器 |
计数范围 : 0-4294967295 ， 输入幅度： 1 Vp-p~20Vp-p |
5 |
数码管显示 |
6位带 BCD 码 - 十进制译码电路七段 LED 数码管以及 1 位不带译码电路的七段 LED 数码管 电路 （ 可接 共阴 或 共阳 数码管， 并设有限流电阻）； |
6 |
逻辑开关及电平指示 |
(1)1 6 组独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。 (2)1 6 组电平显示：由LED发光二极管及驱动电路组成。 |
7 |
单脉冲 |
消抖脉冲 ， 可同时输出正负两个脉冲，脉冲幅值为TTL电平,共2组 ； |
8 |
可调直流 信号源 |
双路 输出， -0.5V～＋0.5V；－5V～＋5V两档连续可调。 |
9 |
逻辑笔 |
具有测定高电平、低电平、中间电平及脉冲测试等功能 |
10 |
元件库 |
板载5只可调电位器：1K、10K、100K、470K、1M ； 扬声器 1只； 蜂鸣器 及驱动电路 1只； 继电器 及控制电路 1只； 按钮开关 2组， 多种规格 阻容元件，参数在面板上标明 ； 并提供多组圆孔针，可方便用户接插各种不同电阻，电容，二极管，三极管等器件。 |
9 |
集成底座 |
双列直插式集成电路插座：14脚 4 只、16脚 6 只 40P锁紧式插座： 1只 （可插8脚、14脚，16脚，18脚，20脚、24脚、28脚、32脚，40脚等多种规格的DIP封装芯片） |
10 |
实验区插 孔 |
采用镀金 小 型孔，永不氧化，美观漂亮，实用性强，实验导线插头采用镀金工艺制作， 锁紧式， 插拔更方便，接触更可靠，使用寿命更长 ，可叠插。 |
11 |
测试环 |
测试信号通过测试环引出，采用欧洲进口测试环，三脚 2.54 标准 间距，两点焊接，坚固耐用，方便探头连接测试。 |
12 |
模拟电路 模块 |
双组集成运放电路、交流电源电路、桥式整流滤波电路、串联稳压电路、集成稳压电路一、集成稳压电路二、分立放大电路、差分放大电路、场效应管电路、集成功率放大电路、 OTL功率放大器、晶闸管电路 |
13 |
外形尺寸 |
长×宽×高=4 7 0mm× 36 0mm×1 4 0mm； |
|
||
。 。
