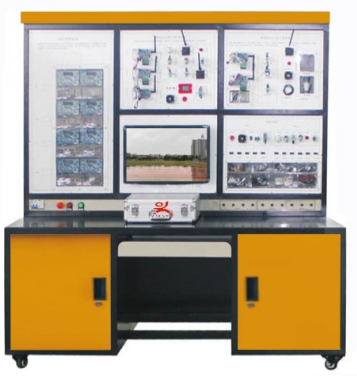

JGCT-02 型智能家居安装维护实训装置操作台
概述：
本系统平台主要采用 zigbee 无线通讯技术来实现家居智能化控制的开发平台， Zigbee 是一种新兴的近程、低速率、低功耗的无线网络技术，主要用于近距离无线连接。具有低复杂度、低功耗、低速率、低成本、自组网、高可靠、超视距的特点。主要适合应用于自动控制和远程控制等领域，可以嵌入各种设备。 ZigBee 就是一种便宜的、低功耗、自组网的近程无线通讯技术。系统主要包括消费电子、能源管理、卫生保健、家庭自动化、建筑自动化和工业自动化。随着物联网的兴起，此设备是现代智能居家系统代表之一，提供良好的实训平台。
一、物联网智能家居安装维护操作台
1. 规格尺寸： 1600 mm×1600 mm×580 mm ；
2. 基础控制区：用于基本的传感数据采集与输出控制实验；
3. 智能家居安防管理系统：模拟智能家居应用；
4. 智能家居生态园艺管理系统：模拟家居园艺应用；
5. 智能书架管理系统：利用 RFID 技术，通过软件对产品模块进行管理；
6. 电源及配件：提供 5V 、 12V 等电源接口，以及电源适配线缆；
7. 串口及配件：通用 USB 接口扩展到桌面，以方便模块与 PC 通信，提供串口线缆；
8. 实训操作台采用全钢结构、尺寸为高 1.6m 、长 1.6m 。在设计上采用模块化的结构，可方便集成安装物联网的典型应用模拟模块；
9. 实训操作台可以同时安装基础控制区模块、智能货架模块、智能家居模拟系统模块和智能温室大棚模拟系统模块，同时进行多种实验；
10. 提供实验操作台配套实验指导手册，指导手册内要求包含详细的实验步骤、过程、细节讲解。
二、智能家居安防管理系统：
智能家居安防管理系统功能：
1 、温湿度传感器模块：采集环境的温度与湿度；
2 、光敏传感器模块：采集环境的光照强度；
3 、烟雾探测传感器模块：用于安防中的烟雾探测；
4 、燃气探测传感器模块：用于安防中的燃气探测；
5 、人体感应传感器模块：模拟安防中的入侵检测；
6 、紧急呼救按键：模块紧急呼救求助按钮；
7 、数码管模块： 2 位数码管，模拟空调温度设定；
8 、 LED 灯模块：一组四只 LED 灯，模拟室内照明；
9 、直流电机：模拟空调风扇等家电设备；
10 、步进电机：模块电动窗帘等设备；
11 、 ZigBee 传感控制节点：利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制；
12 、视频摄像头：采集捕捉视频图像，实时动态摄像监控；
13 、 USB 转串口线 1 根；
14 、通过 ZigBee 协调器和传感控制节点组成无线网络，实现智能家居应用中包括安防、环境监测、家电控制、远程控制、窗帘控制、摄像等功能；
15 、智能家居模拟应用模块安装在操作台上。
三、智能书架管理系统：
包含了一个 RFID 智能货架，它由 RFID 多路高频读写控制主板与天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。
1 、输入电压 :DC 5V ；
2 、主板自带液晶屏幕，可显示标签信息；
3 、自带五向键，可脱机操作；
4 、支持天线数 : 标配 12 个；
5 、 RFID 标签协议类型： ISO15693 ；
6 、 RFID 标签数：标配 12 个。
四、智能家居生态园艺管理系统：
智能家居生态园艺管理系统功能：
1 、温湿度传感器模块：采集温室环境的空气温度与湿度；
2 、光敏传感器模块：采集温室环境的光照强度；
3 、 CO2 传感器模块：监测温室环境空气中的 CO2 浓度；
4 、 LED 灯模块：一组四只 LED 灯，模拟温室大棚内环境加温；
5 、直流电机：模拟温室大棚内风机 / 换气设备；
6 、继电器输出（灯）：模拟温室大棚内补光灯；
7 、电磁阀水阀：模拟开闸放水，模拟对土壤微喷灌溉；
8 、由协调器、节点和传感器组建 ZigBee 无线传感网，将传感控制节点采集的数据传输到终端进行处理；
9 、 ZigBee 传感控制节点：利用 ZigBee 协调器，通过传感控制节点采集多种传感数据，并进行输出控制。
10 、智能家居生态园艺模块安装在操作台上。
五、基础控制区：
基础控制区集成多种传感器和输出控制设备，可利用外接套件箱实现利用一种或多种无线技术进行环境数据采集、控制、组网实验。
基础控制区功能：
1 、温湿度传感器模块：采集环境的空气温度与湿度；
2 、光敏传感器模块：采集环境的光照强度；
3 、烟雾传感器模块：监测环境空气中的烟雾浓度；
4 、 LED 灯模块：一组四只 LED 灯，模拟室内照明；
5 、直流电机：模拟风机 / 换气设备；
6 、继电器输出（灯）：模拟补光灯；
7 、紧急呼救按键：模块紧急呼救求助按钮；
8 、数码管模块： 2 位数码管，模拟空调温度设定；
9 、人体感应传感器模块：模拟安防中的入侵检测；
10 、步进电机：模块电动窗帘等设备；
11 、 10PIN 排线 10 根；
12 、双头 DC 电源线 5 根。
四、设备配置表
1. 智能家居安装维护操作台 |
||
序号 |
器材名称 |
器材规格或型号 |
1 |
智能家居安装维护操作台 |
1 、规格尺寸 1600 mm×1600 mm×750 mm |
2 |
基础控制区 |
智能家居安装维护操作台基础控制区，集成了多种传感器和输出控制设备，学生利用 ZigBee 协调器、路由器、传感控制节点板，采用多种无线技术完成环境数据采集和控制实验，组网实验，同时也可以进行组合创新实验。基础控制区功能 |
3 |
智能家居电器安防管理系统 |
1 、智能家居电器安防管理系统实现家居环境监测、智能家电自动控制、安防系统与报警、远程监控等功能 |
4 |
智能书架管理系统 |
1 、物联网智能书架管理系统包含了一个 RFID 智能货架，它由 RFID 高频读写器、天线多路器和若干平板天线构成，书架内嵌的平板天线采用水平方式放置，平放于每层书架的底部，每层书架放置一组数码管输出，用于显示当前该层书架的数量。将基础实验中使用的每个设备当作书籍，在其底部贴上电子标签（写入货品信息），平放于书架的天线上，保证能够读取到货品信息。使用时要领用和归还。 |
5 |
智能家居生态园艺管理系统 |
1 、采用无线传感网络技术，可定时采集空气温度、空气湿度、 CO2 浓度、光照强度，土壤温度和水分等，来获得作物生长的条件，通过自动调节温室环境、实现温室集约化、网络化远程管理。 |
6 |
产品组件参数 |
1 、温湿度传感器主要参数 |
7 |
Zigbee 传感控制节点 |
1. 每个 Zigbee 传感控制节点能够同时支持下列传感器和执行器件： LED 灯接口 , 温湿度传感器 , 气体传感器 , 人体感应 , 干簧管 , 直流电机 , 继电器 , 步进电机 , 数码管同时工作 |
。 。
