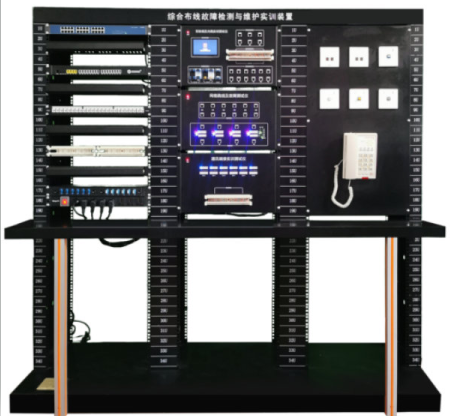

综合布线故障检测实训台 JG LYX-01D 型 综合布线故障检测与维护实训装置设备
一、技术规格：
外型尺寸：长 1800mm, 宽 650mm, 高 1600mm
电压 / 功率：交流 220V/50W

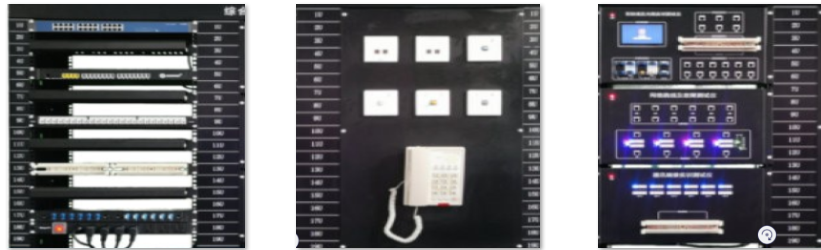

配套设备：带彩色 LCD 液晶屏显示功能的“双绞线及光缆实训测试仪” 1 台、带彩色 LED 色块显示功能的“线缆跳线及故障测试仪” 1 台、带彩色 LED 色块显示功能的“通讯端接实训及测试仪” 1 台、机架式 24 口网络交换机 1 台、机架式语音交换机 1 台（ 4 进 16 出可编程）、 8 口工业 PDU 电源 1 套、 RJ45 网络配线架（ 19 英寸 24 口） 1 个， 110 通讯配线架（ 19 英寸 100 对） 1 个，理线架 4 个，组合式光纤配线架（ 19 英寸 12 口） 1 个、网络及语音面板（ 86 型） 2 套、光纤面板 4 套，按键式电话机 1 部、、操作台 1 张。
二、产品特点
1 、综合布线故障检测实训台为三联全钢结构，开放式网络实训操作，主体分上下层。
2 、 综合布线故障检测实训台 , 综合布线故障检测实训装置 , 综合布线故障检测实训设备 可开展布线通讯端接、光纤、铜缆跳线测试及故障检测、多种永久复杂链路搭建实训，干线子系统实训和工作区信息插座装置安装等五部分实训。
3 、机架式彩色 LED 色块显示功能的网络压接实训测试仪 1 台，每芯线端接对应彩色 LED 发光块，直观持续显示端接连接状况和线序，分 48 组共有 96 个发光色块，同时显示 6 根双绞线全部端接情况。可直观判断网络双绞线的跨接、反接、短路、断路等故障。
4 、机架式彩色 LED 显示功能的网络跳线检测及故障演示仪 1 台，对应彩色 LED 发光块显示线缆两端 RJ45 接头压接线端接连接状况和线序，每根跳线对应 8 组 16 个彩色 LED 发光块。直观和持续显示连接状况和线序， 64 个指示灯分 32 组，设有线缆类型、组别、故障类型提示灯组，同时检测出 4 根跳线压接情况。故障演示系统面板上设有网络跳线测试接口 6 组，故障模拟演示功能包括正确、反接、跨接、断路、交叉、短路等国际标准故障类型。
5 、双绞线及光缆测试仪 1 台，由电源指示灯、液晶显示屏、实验功能接口区组成。实验功能接口由线缆接口和配线架接口组成，分别包括 RJ45 接口， 110 型通讯跳线架和光缆配线接口。仪器正面板左上方设有一块 5.6 英寸的液晶显示屏幕，此高清晰分辨率液晶显示屏用来显示各个实验的数据和测试结果，以及相关实验说明。进入系统后，点击液晶触摸屏，进行实训项目的选择。网络跳线测试功能区、通信端接测试功能区、配线端接测试功能区、光缆配线测试功能区（包含一组光功率计功能）。
6 、实训台背部设有布线实训螺孔板（每套有安装 M6 螺孔 30 个，孔距 100*100 毫米），模拟 3 套工作区子系统 / 水平子系统管 / 槽布线实训，工作区系统插座安装实训，垂直子系统插座安装实训；侧面立柱 20 个 Φ20 暗管孔，进行暗管穿线和工作区底盒安装实训。
7 、测试结果以 WIFI 无线信号或者 RS485 传输至教师计算机管理端软件中。
三、实训功能
1 、网络模块端接与测试实训
2 、网络光纤跳线制作与测试
3 、光纤熔接、冷接测试实训
4 、 110 语音跳线架压接实训
5 、铜缆及光纤网络布线故障演示与诊断测试
6 、铜缆基本链路，链路连接，测试实训
7 、光缆基本链路，链路连接，测试实训
一、技术规格：
外型尺寸:长600mm,宽530mm,高1800mm
电压/功率:交流220V/50W
配套设备:6U网络压接线实验仪1台、6U网络跳线检测及故障演示仪1台、3U光纤故障模拟箱1台、6U光纤配线端接实验仪1台、网络理线环2个、8口PDU电源插座1个、100回110型通信跳线架2台、24口网络配线架2台、24口光纤配线架1台、零件/工具盒1个、电源地插1套。
二、产品特点：
1、 综合布线故障检测与维护实训装置 ， 综合布线故障检测与维护实训设备 选用19英寸开放式落地型机架，外形尺寸：长0.6米，宽0.53米，高1.8米。机架下部有4个地脚螺丝固定，保证设备牢固，能够承受实训打线冲击力。
2、6U机架式带彩色LED色块显示功能的网络压接线实训测试仪（彩色LED色块显示灯，共96个）1台，每芯线端接对应彩色LED发光块，直观持续显示端接连接状况和线序，分48组共有96个发光色块，同时显示6根双绞线全部端接情况，直观判断通信网络双绞线的跨接、反接、短路、断路等故障。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
1）彩色LED显示功能的网络跳线检测及故障演示仪1台，对应彩色LED发光块显示RJ45接头两端压接线端接的连接状况和线序。每根跳线对应8组16个彩色LED发光色块，直观持续显示连接状况和线序，分为32组共有64个发光色块灯，并设有线缆类型、组别、故障类型提示灯，可快速同时检测出4根跳线压接情况。故障模拟演示功能，设置6组（正确、反接、跨接、断路、交叉、短路）常见网络布线正确与故障类型。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
2）3U光纤故障模拟箱1台，装有SC-SC、LC-LC适配器，模拟光纤的交叉、开路等故障。
3）6U光纤配线端接实验仪1台，8路多种光纤跳线和链路同时测试功能，配置的LED指示灯具有持续和间断闪烁两种显示功能，直观测试各种光纤跳线和复杂光纤链路通断。测试结果以WIFI无线信号或者RS485传输至教师计算机管理端软件中。
三、实训功能：
1、能够进行网络双绞线配线和端接实训，每台设备每次端接6根双绞线两端，每根双绞线两端各端接线8次，每次实训每人端接线实训共计96次。
2、可制作和测量4根网络跳线，测试仪设有对应指示灯组，自动同时显示出4根网络跳线线序及类别（屏蔽/非屏蔽、几类线、几芯线），压接是否正确，执行标准（568A或568B），故障类型等结果。
3、能够进行25对大对数电缆的端接原理和技能实训。设备必须能够进行大对数电缆配线和端接实训，每台设备每次端接大对数电缆的两端，每次实训每人端接线100次。每芯线端接有对应的指示灯直观和持续显示端接连接状况和线序，共有100个指示灯分50组，同时显示大对数电缆的全部端接情况，能够直观判断大对数电缆的跨接、反接、短路、断路等故障
4、能够8路多种光纤跳线和链路同时测试功能。
5、开放式机架的立柱具有桥架布线实训功能和安装网络插座功能。
6、设备两侧立柱预设20个Φ25穿线孔，能够实现PVC管/钢管暗埋穿线模拟实训功能。
7、与网络配线架、通讯跳线架组合进行多种端接实训，仿真机柜内配线端接实训。
8、具有实训考核评定功能，设备内置WIFI无线信号或者RS485传输模块，教师可通过上位机考核系统，实时监测多组学生实训情况，同时支持各类技能大赛现场实施评判、管理、打印功能。
。 。
