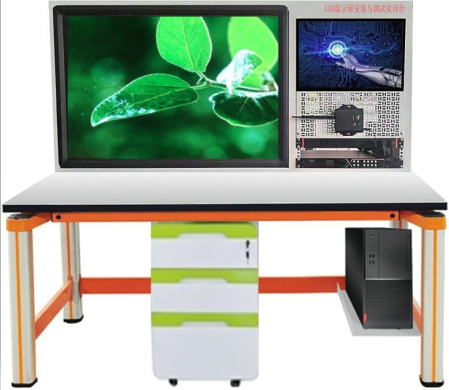

LED 显示屏安装与调试实训台实验装置
一、概述：
JG -510D LED 显示屏安装与调试实训台 适合信息技术类电子技术应用专业的《 LED 显示屏原理与维修的教学与实训，也适合技工学校电子类专业课程的实习， ED 点阵显示屏已广泛应用于广告、银行、车站、商场等信息显示，具有显示内容丰富、显示状态多样等特点。公司推出的这款 "LED 显示屏安装与调试实训台 " 是基于单片机控制的多功能 LED 点阵显示屏，适合中、高职学校实训中的项目教学。
二、技术参数
1 、输入电源：单相三线～ 220V±5% 50Hz
2 、温度： -10℃ ～ +40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.0KVA
4 、重量： 100Kg
5 、外形尺寸： 1600mm×700mm×1540mm
三、实训台组成及技术参数：
序号 |
部件名称 |
功能及技术参数 |
数量 |
1 |
实验桌 |
1. 桌子台面板采用 E1 级三聚氰胺复面合成板，台面厚度约 25mm 。 |
1 套 |
2 |
实验台架 |
1. 钢制结构，表面静电喷涂，外形尺寸：长 1600x 深 400x 高 790 （ mm ）。 |
1 套 |
3 |
LED 点阵屏 |
P2.5 全彩室内屏 |
12 块 |
4 |
控制卡 |
1. 常规 :64X1024 像素点， PWM:128x1024 像素点，视芯 :81x1024 像素点 |
3 块 |
5 |
实训导线 |
包含排线和电源线 |
1 套 |
6 |
视频处理器 |
1. 机箱规格： 1U 标准机箱 |
1 套 |
7 |
视频播放盒 |
1. 硬件性能：高清硬解码播放 |
1 套 |
8 |
开关电源 |
5V/10A |
2 个 |
9 |
PDU 电源 |
8 位 360° 旋转 |
1 个 |
10 |
调试、播放软件 |
1. 支持图片导入，文字输入，视频导入、排版 |
1 套 |
11 |
专用工具 |
LED 屏专用吸盘：电动 插电款 |
1 套 |
12 |
电动螺丝刀 |
1 锂电 |
1 套 |
四、实训项目
1 、 LED 外框的安装
2 、 LED 屏的安装
3 、 LED 屏的接线
4 、 LED 屏的调试
5 、视频处理器的连接和调试
6 、视频播放盒的连接和调试
五、 ★ ：辅助教学资源：数字电子技术仿真 教学软件
一、软件功能要求 服务端支持用户名密码登录。
* 服务端实时监控客户端 IP 登录情况。
服务端实时监控网络版节点占用数量。
* 客户端支持实训窗口大小和比例自由调节。
客户端支持实训窗口快速设置分辨率。
* 客户端支持实训内容局部放大。
客户端软件在无法连接服务端的情况下自动切换为单机版软件。
二、软件技术要求 1. 软件设计内容符合《职业院校数字校园建设规范》的相关标准，注重教学设计，尊重课堂教学的严肃性；
2. 软件设计符合职业过程的真实性原则；
3. 软件设计符合仿真的高度逼真性、交互性强原则。
4.* 软件采用服务器客服端形式开发，服务器只限制同时访问服务器的客服端最大总数量（ 100 个），但不限制（指定）具体客服端；
5.* 开标现场须演示 , 以确定技术指标符合程度；
6.* 软件具有独立知识产权，提供计算机软件著作权登记证书（复印件加盖公章）；
三、具体仿真软件
数字电子技术仿真实训软件
软件要求：本产品依据教育部有关课程大纲、中华人民共和国劳动和劳动安全行业标准（ LD/T81.1—2006 ）《职业技能实训和鉴定设备通用技术规范》而设计，内容包括数字电子技术课程常开设的与非门电路、异步计数器的级联、定时交流开关、多地单键控制、同步计数器、信号比较输出报警检测等共 7 个实验实训项目，每个项目根据实训需要，设置了数量不等的实训任务，以便操作者循序渐进地得到训练。
本软件采用三维动画与二维交互动画编程相结合技术，基于职场环境与工作过程，具有很强的职业性、情景性、过程性、交互性、智能性。
技术参数：
包含七大实训模块：与非门电路、异步计数器的级联、定时交流开关、计数调光开关、多地单键控制、同步计数器、信号比较输出报警检测。
1 、与非门电路
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
2 、异步计数器的级联
实训内容：实训目的、实训器件、实训电路、电路原理、器件布局、电路检查、通电运行、故障检测
3 、定时交流开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电测试、故障测试
4 、计数调光开关
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
5 、多地单键控制
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
6 、同步计数器
实训内容：实训目的、实训器件、实训电路、电路原理、通电运行
7 、信号比较输出报警检测
实训内容：实训目的、实训器件、实训电路、电路原理、电路检查、通电运行
★ 实训内容说明：
（ 1 ）实训目的：文字、图片的形式展示。将主要掌握的知识点予以概括，了解本模块主要的学习内容包括原理、接线、故障原因及排除故障等。
（ 2 ）实训器件：展示实训过程所需要的相关仿真实训器件，图文并茂让学生增强对器件的记忆。
（ 3 ）实训电路：电气电路与电路实物相互对比，当鼠标指向电气图某个器件时，相对应的实物也会放大显现。
（ 4 ）电路原理： FLASH 动画与配音结合，描述电路组成。原理动画包括两部分：一是电路组成，以二维动画的形式表现并配有语音讲解；一是工作原理，通过语音及二维动画的演示描述其工作过程。当前部分要求以高亮显示。整个动画要求流畅。同时动画设有播放器，通过进度条来控制动画进度，以达到学习者反复学习观看的目的。
（ 5 ）器件布局：可将器件库中在实训过程所需的元件拖动放到配电柜中进行布局，并附有原理图可供参考。
（ 6 ）电路检查：使用万用表，检测电路是否短路。通过调整万用表，测稳压电源输出。该模块设置原理图，协助操作者了解相应原理。
（ 7 ）通电运行：通电后，按下有关按钮，可以直观地观察到系统的运行情况，同时配合以系统运行的声音效果。
（ 8 ）故障检测：设定故障现象，通过仪器仪表来测量找到故障点，最后分析故障原因。该模块设置原理图，协助操作者了解相应原理。
（ 9 ）故障排除：设定故障现象，分析故障原因、列出查找方法，通过仪器仪表找到故障点，最后判定故障结果。该模块设置原理图，协助操作者了解相应原理。
。 。
