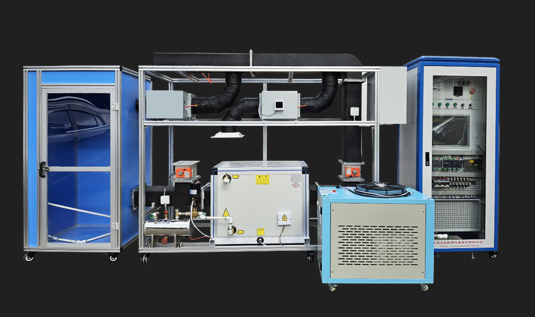

中央空调控制实训系统 JG-VAV03 型 全 VAV 变风量中央空调安装维修保养实训考核装置
中央空调控制实训系统 JG-VAV03 型 全 VAV 变风量中央空调安装维修保养实训考核装置
一、概述
1 、 VAV 是（变风量系统）的简称，在 VAV 系统 中有“全 VAV 变风量中央空调系统”和“半 VAV 变风量中央空调系统”在空气调节系统，为了应对数十台末端负荷的不同变化，当其它 BOX 房间风口温度不变、输冷 / 热介质流量不变的情况下，通过自动改变单个负荷较大 BOX 出风量来调整冷 / 热量的输送，以满足单个 BOX 变化的需求。称为全 VAV 变风量中央空调系统。简单的改变主风管的关风量现实制冷、制热量的增量或者减少 , 称半 VAV 变风量中央空调系统。
2 、全 VAV 变风量中央空调控制实训系统采用全 VAV 变风量中央空调系统。
二、产品特点
1 、控制原理：
全 VAV 变风量中央空调控制实训系统具有真实的中央空调系统 (VAV 和 BOX 风机盘管 + 新风系统 ) 和相应的楼宇自动控制系统、完全真实的钱 VAV 环境。让学生进行楼宇暖通监控系统的元件、作用、组成和原理的认识实训。
2 、智能调节技术
全 VAV 变风量中央空调控制实训系统采用智能 DDC 控制系统采用自动水流量控制（流量积分调节阀）变频控制技术，智能变频控制系统，达到操作方便、节能降噪的目的，系统是根据 BOX 工作动态来控制主机系统的送风量，风压，冷媒水的流量来控制温度
3 、全 VAV 应用模式：
全 VAV 变风量中央空调控制实训系统包括自动模式、加热模式、制冷模式、 清晨预冷模式、夜间净化模式和紧急模式。
*4 、 BOX 控制技术
采用采集 BOX 房间数量的开度控制技术，内部安装好了控制数据协议 BACnet Router ；通讯介质：通过主 DDC 控制器从而来控制风柜变 / 定压高低来控制主管风量。整个系统 由数个 BOX 控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个 BOX 控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制。 BOX 系统，一台用于大厅。一台用于房间，分别主机分实时采集单个 BOX 的工况，阀门开度，温度，风速度。
5 、冷热单风道系统 + 变风量 + 供冷 + 热
全 VAV 变风量中央空调控制实训系统采用冷热单风道系统模式（变风量 + 供冷 + 供热），配有冷水机机组、共板风管、 BOX 子系统、冷水系统、供热系统、处理风柜组成的中央空调控制装置，其工况由自己独立控制。由控制面板自由控制，制冷、制暖，、温度调节。
三、产品参数
1 、工作环境：环境温度范围为 -5℃ ～ +40℃ 相对湿度＜ 85%(25℃) 海拔＜ 4000m
2 、装置容量：＜ 4.8kVA
3 、外形尺寸： 4000mm×1000mm×2000mm
4 、制冷剂类型： R22
5 、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6 、电压：输入电源： 380V±10% 50Hz
四、设备配置功能
* 1 、 BOX 模块 2 套：
1 ）组成：由风速 6 ～ 8m/s, 干管路内风速 8 ～ 14m/s ； 6 个通用输入点 (UI),2 个数字输入点田 (BI),2 个模拟输出点 (AO),3 个数字输出点 (BO) 和 4 个可配置的输出点 (CO) ，可测量风量风阀控制器 4-20MA ，压差传感器 4-20MA 。
2 ）采用采集 BOX 房间数量的开度控制技术，从而来控制风柜变 / 定压高低来控制主管风量。整个系统 由数个 BOX 控制箱来采集数据，经中央空调系统 主控制器处理，实现各个房间，大厅和独立变风量控制，每个 BOX 控制箱可单独控制单个房间的风量、风速度，从而实现温度精确控制
2 、主风通风设备设计风量：
通风柜 面风速： 0.3 ～ 0.8 m/s ，单台通风柜设计风量 1500m3/h ，电压 380V
3 、 VAV 主风与支风道变风量系统：
1 ）主风道：采用定风压传感器检测控制，能够快速有效的保证通风柜压力，风压传感器检测到面风压变化时，控制器发出信号给 0-10V 执行器，通过改变风压值，来稳定风压。
2 ）全 VAV 支管路控制：为了应对数十台末端负荷的不同变化，当其它 BOX 房间风口温度不变的、输冷 / 热介质流量不变的情况下，通过自动改变单个负荷较大 BOX 出风量来调整冷 / 热量的输送，以满足单个 BOX 变化的需求
4 、风速度传感器
通风柜的风速传感器实时监测真实的面风速，当面风速不在设定范围内时 DC24V/0-10V
5 、 VAV 变风量电器风柜控制柜：
由 D720-0.4K 变频器、 7 寸触摸屏、数据采集模块组成，能监控最大风量和最小风量功能，
静压传感自动变频控制情况下，可以根据开启通风设备的数量变化，启动最大风量和最小风量功能
6 、消防排烟功能：
系统包括：排烟阀、防火阀。整体联锁，实现气流的有序流动，平衡系统风量，防止气流反串、倒流。 在火灾时能开动消防排烟连通
7 、制冷主机：
2P 冷水主机 220V/ 风冷，为系统提供冷水冷水机： 5000W, 侧出风水泵 3T 、出水温度 7 度，回水温度 12 度、智能水机控制（含：高压传感器，低压传感器，智能触控屏）
8 、加热器：
由中央空调专用不锈钢加热组成 3 KW/220V
9 、冷 / 热媒水系统
水系统是中央空调的神经末端系统 ，为终端用户提供冷媒水和热媒水，系统配置 1 台冷 / 热水泵。整个中央空调采用 DDC 作为主控机，由计算机通过通信线与 DDC 进行通信，从而控制整个空调的运行
10 、模拟房间
尺寸： 900*800*1800 铝合金组成的模拟房间，房间内有一个 BOX 子系统，可为房间提供独立的 VAV 变风量演示、
11 、系统送风管道
1 ） VAV 变风量送风管道路中有两套 BOX 子系统，一套为大厅 BOX 主机，另外一套送到房间，两个可单演示 VAV 变风量过程。从而观察整机系统的 VAV 控制过程，尺寸： 100*600*400MM 、风量： 1500 制冷量： 2500W 。
水流量： 2T
2 ）整体风管子结构使通能的共板式结构，方便折装
12 、 DDC 控制器：
DDC 控制器： 12 个通用输入点 (UI) 、 8 个数字输入点 (DI) 、 6 个模拟输出点 (AO) 、 8 个数字输出点 (DO)
13 、 BOX 温度控制器 2 个
液晶面板、可设定制冷温度、制热温度，输入方式 DI 输入 4-20MA ， DO 输出 4-20MA 。
14 、 控制柜：
1 ）铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到中央控制器、接触器、保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图，
2 ）触控一体机参数
中央空调主监控系统 |
C P U:Intel 1037U 1.8GHz 22nm 双核处理器 TDP |
五、系统总配置表
序号 |
名称 |
参数 |
单位 |
数量 |
说明 |
1 |
BOX 末端装置 |
1 、 6 个通用输入点 (UI),2 个数字输入点田 (BI),2 个模拟输出点 (AO),3 个数字输出点 (BO) 和 4 个可配置的输出点 (CO) |
套 |
2 |
|
2 |
VAV 变风量电器风柜控制柜 |
1 、 D720-0.4K 变频器 |
套 |
1 |
|
3 |
空气处理机组 |
尺寸： 1200*600*800MM 、风量： 1500 、制冷量： 5000W 、水流量： 2T |
套 |
1 |
|
4 |
冷水机组 |
冷水机： 5000W, 侧出风、水泵 3T 、出水温度 7 度，回水温度 12 度、智能水机控制（含：高压传感器，低压传感器，智能触控屏） |
套 |
1 |
|
5 |
中央空调主控制柜 DDC 控制柜 |
1 、尺寸： 800*700*1700 |
套 |
2 |
|
6 |
BOX 控制器 |
DI 输入 4-20MA ， DO 输出 4-20MA |
套 |
2 |
|
7 |
制热加热器 |
专业中央空调管道加热器（不锈钢） 3000W |
|
|
|
8 |
模拟房 |
8000*8000*1800MM 铝型材 |
个 |
1 |
|
9 |
移动式台架 |
3000*700*2000MM 铝型材： 40*40MM |
套 |
1 |
|
10 |
标准风管 |
直通 、弯头 1 个、三通 1 个，、 150MM 弯头 4 个、管 6 米 |
套 |
1 |
|
11 |
触控一体机 |
17 寸 |
台 |
1 |
|
12 |
通风柜控制软件 |
监控、控制软件风柜 |
套 |
1 |
|
|
风阀 |
风阀角度调节（ 0° ， 18° ， 36° ， 54° ， 72° ， 90° ）。 通电自动复位风阀，先至全开通电驱动多个同类型的执行器。 |
套 |
3 |
|
14 |
末端风阀散流器 |
150 直径 |
套 |
2 |
|
15 |
主系统控制软件 |
|
套 |
1 |
|
16 |
说明书 |
|
本 |
1 |
|
六、实训项目
1 、 VAV 空调系统流程与设备认知训练
2 、 VAV 空调继电接触控制技术训练
3 、 VAV 空调控制系统硬件认知训练
4 、监控原理与值机运行训练
5 、 BOX 空调系统调试与测试训练
6 、 BOX 空调控制系统硬件调试训练
7 、 带 BOX 的 VAV 空调系统工艺运行调试训练
8 、 VAV 变定压实验 PID 运行实验
9 、 VAV 风量变频压实验 PID 运行
10 、 VAV 水阀压实验 PID 运行
11 、 DDC 控制原理运行
12 、 BOX 末端 DDC 的控制
13 、 BOX 末端 DDC 的数据利用
。 。
