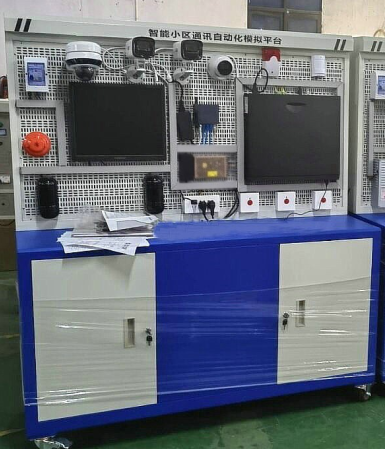

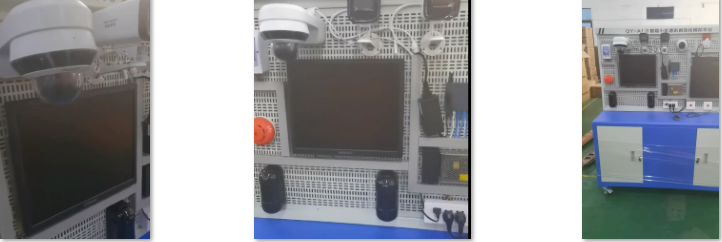

智能楼宇小区通讯自动化模拟实训装置 JGLY-52 型 智能小区通讯自动化模拟平台
一、 智能小区通讯自动化模拟平台 - 产品简介
智能小区通讯自动化模拟平台控制部分全部采用实物，控制对象采用仿真模型，整个实训装置主要由对讲主机、联网板、可视电源、可视户机、网络控制器、门禁考勤机、电脑中心软件系统等组成，能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
1 、对讲主机：
对讲主机一套，选用的是工程上使用的主流产品。并要具备安防功能小区电脑管理中心，还要具备下述功能和特点：主机外壳采用不锈钢材料。整体结构和内部结构设计合理，便于安装和维修。主机板采用双面印刷电路板，键盘与主机板一体化，主机板和其他部分连接采用接插件，便于安装和维修。
分机和主机呼叫号码采用弹性编码模式，以适应各种不同结构的应用。主机开锁密码由管理中心随意更改。电源供应器为不间断直流稳压电源，当停电时电源供应器自动切换为蓄电池供电，设有蓄电池过充电和过放电和限流保护电路。
采取双组电源供电技术，即视频部分独立供电，提高视频部分的抗干扰性能。采用视频放大器和分配器，使图像信号进行合理的阻抗匹配和达到远距离的有效传输，确保图像质量。系统采用模块化设计，可视分机与非可视分机可兼容于同一个系统。
可视分机设有 4 防区报警控制器，报警器控制功能强，使用方便。
管理中心可连接个人电脑，使用 TRONIC?2000 智能小区管理系统软件。
可视对讲：主机呼叫分机实现可视对讲。
遥控开锁：分机和管理中心机可遥控开锁。
密码开锁：由管理员随意修改开锁密码。
管理中心呼叫 / 监视：管理中心可呼叫 / 监视主机，也可呼叫分机。
分机呼叫 / 紧急报警：分机可向管理中心呼叫 / 紧急报警。
监视：分机监视主机。
安防联网：分机内置的报警控制器所连接的探测器被触发后，自动向管理中心报警，分机连接的警号也发出报警声。
多性质防区：分机内置 4 防区， 4 个防区的性质分别为：①延时防区 ② 24 小时防区。
分机报警密码撤布防及修改功能。
外壳防护等级：
主机： IP33
分机： IP30
分机内置报警控制器：
四个防区性质： 24 小时防区，延时防区
延时防区延时时间： 30 秒
密码撤布防功能，密码可修改。
其他：
配线方式：管理中心到主机为（ 3+2 ）总线 +1 根视频线，主机至层间分配器为 7 总线，主机至视频放大器、分配器为 1 视频线，可视电源至视频放大器、分配器、用户分机为 2+2 电源线，层间分配器至用户分机为 5 线，视频分配器至用户分机为 1 视频线。
开锁功能：分机开锁、主机密码开锁、管理中心开锁
管理中心带载能力：最多 99 主机
主机带载能力：最多 256 个层间分配器。（可根据用户要求进行扩展）
层间分配器带载能力： 2 、 4 、 8 个分机。
3 、 20H-120VB 联网板：
4 、 20H-21 可视电源：
5 、 20H-120/D4AF 可视户机带安防：
6 、 20H-301/2 对讲户机
7 、 20H-301 非可视户机带安防：。
8 、 20H-120/D4AF 层间分配器
9 、 21H-VD-2 视频分配器
10 、 CKL-106 网络控制器
11 、 SK-200 视频输入卡
12 、 DF2000 电脑中心软件
13 、 FL-476 红外探头
14 、 278A 煤气探头
15 、 168A 烟感探头
16 、 2000C 门禁考勤机
17 、 DJ2CR 电控锁
18 、 DJ2CG 灵性锁
19 、 SCK-01 出门按钮
20 、 PL-099 门铃
二、实训功能：
装置能进行各种楼宇对讲系统操作演示、可视对讲机的安装与连接、非可视对讲机的安装与连接、安防对讲机的安装与连接、可视门口机的安装与连接、门禁系统的安装与连接、，电控锁、灵性锁的工作原理及安装调试，楼宇对讲及门禁系统管理软件的使用方法、线路的设计与连接、故障的设置、判断及排除等实验和实训，并可与一卡通及小区系列中的其它设备联网进行各种综合实训。
三、技术指标：
1 、工作电压：单相三线 220V±5% 50Hz
2 、整机容量：＜ 300W
3 、外型尺寸： 150×70×180cm
4 、安全保护：具有漏电自动保护装置
5 、故障设置：具有故障设置系统
四、 智能小区通讯自动化模拟平台 实训项目
1 、楼宇对讲及门禁系统元件、作用、组成和原理的认识实训
2 、楼宇对讲及门禁系统的基本功能演示操作实训
3 、开门按钮和钥匙开门演示操作实训
4 、门口机呼叫各话机操作实训
5 、分机监视门口机操作实训
6 、门口机和各分机向管理中心呼叫 / 紧急报警操作实训
7 、管理中心呼叫 / 监视主机及呼叫分机操作实训
8 、室内安防可视机和室内安防话机的安防模拟报警操作实训
9 、门禁机刷卡开锁和管理中心的远程开锁操作实训
10 、密码开锁操作实训
11 、通过门禁机按门铃呼叫操作实训
12 、门口机的编程操作实训
13 、参数设置操作实训
14 、户机设置操作实训
15 、住户资料操作实训
16 、通话操作实训
17 、门口机状态监控操作实训
18 、报警处理操作实训
19 、数据处理操作实训
20 、门禁设置操作实训
21 、门禁发卡操作实训
22 、线路故障的判断与处理实训
23 、程序设置错误的判断与纠正实训
24 、按线路图将各部分连线实训
25 、设计并安装一个简易应用系统
26 、软件报警处理设置操作
27 、电脑管理中心软件操作
。 。
