J热水供暖循环系统综合实训装置
管道与制暖安装实验设备 JGRG -01A 型 热水供暖循环系统综合实训装置

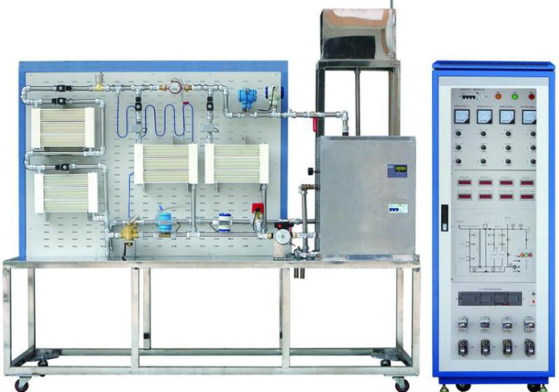

JGRG-01A 热水供暖循环系统综合实训装置
一、产品概述
热水供暖循环系统综合实训装置以可编程控制器 PLC 为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。
二、技术性能
1. 输入电源：三相四线～ 380V±10% 50Hz
2. 工作环境：温度 -10℃ ～ +40℃ ；相对湿度＜ 85%(25℃) 海拔＜ 4000m
3. 装置容量：＜ 10kVA
4. 设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。
三、系统配置
1. 实训台
实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。
2. 热水供暖系统
系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。
主要设备的技术参数如下：
(1) 电热水锅炉
额定功率： 3kW
供热面积： 108m2
供热量： 7740kcal/h
(2) 膨胀水箱
采用不锈钢材料制成，配有信号管（用于监测水箱内的水位）
(3) 小型热水泵
额定功率： 95W
额定扬程： 6m
额定流量： 1.08m3/h
（ 4 ） PLC 主机 CPU 224(1 个 )
数字量扩展模块（ 1 只）
模拟量扩展模块 EM231 （ 2 只）
3. 控制柜
铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及 PLC 主机单元。
四、实训项目
1. 掌握热水供暖系统的形式、特点及管网与用户的连接方式
2. 热水供暖系统的安装与调试
3. 热水供暖用户热计量
4. 热力工况调节
5.PLC 可编程控制器编程及调试
6. 组态软件的应用
五、配置清单
序号 |
名 称 |
主要部件、器件及规格 |
1 |
电气控制柜 |
长 × 宽 × 高为 600 × 600 × 1773m |
2 |
实训对象 |
长 × 宽 × 高为 2200 × 700 × 2090mm |
3 |
循环水系统 |
小型离心式热水泵（额定功率： 95W 、额定扬程： 6m 、额定流量： 1.08m3/h ）、 4 套散热器（进出口管径： DN20 ）、 1 套自力式压差控制阀（安装方式：螺纹连接、公称压力： 1.6MPa 、介质温度： 0 ～ 150 ℃ 、导压管长度： 1.6m 、导压管连接端尺寸： 3/4 管螺纹）、 5 个电磁阀（工作电压： AC220V ）、 2 个电动球阀（工作电压： DC3.3V ，进出口管径： DN15 ）、 2 个手动球阀、 Y 型三通过滤器（材质：黄铜）、不锈钢铝塑复合管及自动排气阀 |
4 |
电加热锅炉 |
电加热水器（外壳：不锈钢、工作电压： AC380V 、功率： 2.0KW 、进出水口径： DN20 、水温设置： 40 ～ 95 ℃ 、） |
5 |
监控仪表 |
指针式交流电压表：量程 0 ～ 450V ； 指针式交流电流表：量程 0 ～ 10A ； 指针式交流电流表：量程 0 ～ 0.5A 。 压力变送器：量程 0 ～ 100Pa 、工作电压： DC24V 、输出信号： 4 ～ 20mA 、接线方式：二线制 涡轮流量变送器：量程 0.4 ～ 1.2m3/h 、工作电压： DC24V 、输出信号： 4 ～ 20mA 、接线方式：二线制 电子式热量表： 测量温度范围： 2 ～ 95 ℃ 、公称压力： 1.6MPa |
6 |
光盘 |
力控组态软件、 PLC 编程软件、配套应用程序、实验指导书、使用说明书等 |
7 |
型材电脑桌 |
|
9 |
PC/PPI 通讯电缆 |
|
9 |
扳手 |
0-250mm |
10 |
螺丝刀 |
十字 |
11 |
内六角扳手 |
6mm |
12 |
产品使用说明书 |
|
13 |
产品实验指书 |
|
一、 热水供暖循环系统综合实训装置 , 热水供暖循环系统综合实训系统 , 热水供暖循环系统综合实训设备 产品概述： 本装置以智能仪表为控制核心，上位机组态软件作为监控界面，实时显示工作状态与运行参数。系统主要由电热水锅炉、供热管道和散热片三个基本部分组成，并设有膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、自动排气阀、温度采集模块、压力采集模块、流量采集模块等附属设备，可组成单管顺流式、单管跨跃式、双管上供下回式三种不同的系统形式。适用于高职院校、职业学校空调工程专业、供热通风和建筑专业等相关课程的教学实训。 二、 技术性能： 1、输入电源：三相四线～380V±10% 50Hz 2、工作环境：温度 -10℃～+40℃；相对湿度＜85%(25℃) 海拔＜4000m 3、装置容量：＜10kVA 4、设有电压型漏电保护、电流型漏电保护、接地保护，安全符合相关国家标准。 三、 系统配置： 1、实训台 实训台采用不锈钢拼合结构，整个供暖系统布置在网孔板上。 2、系统 系统由电热水锅炉、供热管道、散热片、膨胀水箱、循环水泵、热量表、自力式压差控制阀、电动流量调节阀、电磁阀、涡轮流量传感器、压力变送器、温度传感器和自动排气阀等设备组成。 主要设备的技术参数如下： (1) 电热水锅炉 额定功率：9kW 供热面积：108m2 供热量：7740kcal/h (2) 膨胀水箱 采用不锈钢材料制成，配有信号管（用于监测水箱内的水位） (3) 小型热水泵 额定功率：95W 额定扬程：6m 额定流量：1.08m3/h 3、控制柜 铁质双层亚光密纹喷塑结构，结构坚固。前门采用透明设计，可观察到接触器、热保护器等控制元件。面板上面有控制开关旋钮、工作状态指示灯、系统流程图及PLC主机单元。 四、 实 训项目： 1、掌握热水供暖系统的形式、特点及管网与用户的连接方式 2、热水供暖系统的安装与调试 3、热水供暖用户热计量 4、热力工况调节 5、组态软件的应用 。
