四工位钳工技能实训台 JGQG-4 型钳工台专业教学实验桌设备
一、概述
四工位 钳工技能实训台、钳工综合实训室、教学钳工实训台、专业钳工实验室成套设备，可以满足技校、职业学校、劳动培训中心、大中专院校课程中的钳工专业相关技能训练、一体化实训教学、社会技能鉴定的培训考证的要求，在产品安全性、标准化生产、成熟可靠性、运输安装性方面都表现良好，公司根据教学的需要，进一步对钳工实训室建设方案增加了学管教系统配套，帮助学生更好地掌握钳工技能。
二、实训内容和适用专业
实训内容：
钳工是机械产品生产中应用最广泛的工种之一，机械产品的装配、调试、安装、维修等作业都离不开钳工。因此，钳工实训是重要的基础的实训项目之一，通过实训可以使学生熟悉各种工、量具的使用；掌握锯、锉、錾、划线、测量、钻孔、攻丝、套丝、装配刀具刃磨等各种钳工的基本技能，提高学生的钳工工艺水平。
根据国家职业技能鉴定的有关钳工实训考证及其相关专业实习实训的要求，结合专业建设的现实需要及发展目标，并且考虑开展一体化教学的特点，提出了钳工实训室应该完成的课题内容有：
1 、了解钳工在工业生产中的任务，钳工实习场地设备和本工种操作中常用的工、量、刃具，了解实习场地的规章制度及安全文明生产要求。
2 、明确划线的作用，能正确使用平面划线工具，掌握一般的划线方法和正确地在线条上打冲眼。
3 、掌握好钳工常用的工、量、刃具的使用方法，能正确检查零件的平行度、平面度、垂直度等形位公差。
4 、掌握好锉削、锯削、钻孔等钳工基本操作技能以及基本测量技能。
5 、能够加工较简单的零件并达到技术要求。
6 、社会技能鉴定培训、钳工考证训练及考证。
适用专业：电子技术应用、电子电器应用与维修等专业
三、钳工实训室建设基本要求
1 、建筑要求
钳工实训室实训区建设面积约 200 平米左右。房屋要求宽敞明亮，阳面有大窗户，房间灯光明亮，光线充足，便于学生划线操作。实训室正前方墙上安装黑板，地面找平并铺地砖或者强化地板，操作工位地上最好铺有 10mm 厚度防砸垫。
2 、工位布局
设置约 48 个钳工操作工位，可同时学生实训；设置 10 个台钻攻操作工位。
3 、功能分区和设备组成
钳工实训室成套设备主要包括：
① 钳工锯锉凿、划线测量、攻丝套丝工作区：钳工桌（配台虎钳、多功能防护网、划线平板、实训凳）
② 钳工钻孔工作区：台钻砂轮操作台、台钻。
③ 钳工刀具刃磨工作区：台钻砂轮操作台、砂轮工作台、台式砂轮机
④ 钳工工具材料、劳保用品准备室：工具材料货架、各型号工具分类塑料盒、钳工工量夹具及备配件、钳工实习板料及棒料、配套设备的维保配件、劳保用品、办公桌等。
⑤ 选配部分：《实训室管理制度》、《学生实训守则》、《钳工安全技术操作规程》、《钳工实训指导教师岗位职责》等装饰板、相关教学视频。

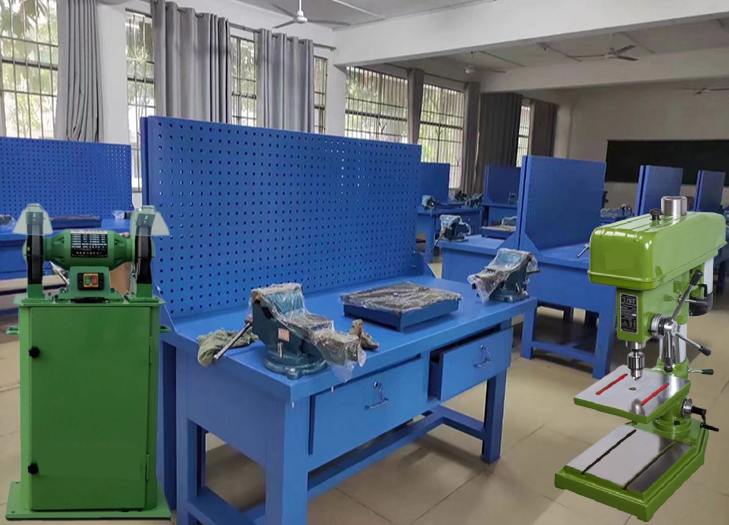

四、学生四工位钳工工作台 （含配套工量具）每套工作台配置清单如下：
序号 |
名称 |
规格 |
数量 |
1 |
重型钳工桌：双面四工位 规格： 1500 长 × 1500 宽 × 1500mm 高（桌面 800+ 防护网 700 ） 台面： 50 毫米木板包覆 2 毫米厚钢板。 桌架立柱： 4 立柱， 2.0 厚钢板折型，规格 100 × 80 × 750 。 抽屉柜：桌面下有 4 组抽屉柜，放置下列工量具和其他器材。 桌架横梁及加强梁： 1.5 厚钢板折型规格 100 × 40 × 1.5 防护网：标准型 1500 × 700 × 30 冲孔金属钢板，带加强筋 20X20 金属方管，壁厚≥ 1.0 冲孔金属隔板。 |
1 台 |
|
2 |
台虎钳 |
150 合精度：＜ 1 |
4 台 |
3 |
划线平板 |
300*300 |
2 台 |
4 |
划针 |
L:120 钨钢头 |
4 支 |
5 |
划线盘 |
300 |
4 个 |
6 |
划规 |
250 |
4 个 |
7 |
样冲 |
L ： 80 中心冲 |
4 把 |
8 |
活动扳手 |
250 |
4 把 |
9 |
平口錾子 |
L:250 平口 25-30mm |
4 套 |
10 |
锤子 |
1.5P |
4 把 |
11 |
扁锉刀 |
200 |
4 把 |
12 |
锯弓 |
可调式 |
4 把 |
13 |
锯条 |
中齿 |
40 根 |
14 |
丝锥扳手 |
230 |
4 把 |
15 |
丝锥 |
M6 、 M10 、 M12 |
4 套 |
16 |
板牙架 |
20 、 25 、 30 |
4 套 |
17 |
板牙 |
M6 、 M10 、 M12 |
4 套 |
18 |
开口扳手 |
13 把 / 套 |
4 套 |
19 |
金属直尺 |
150 |
4 把 |
20 |
内外卡钳 |
L:150mm 内卡 / 外卡 |
4 套 |
21 |
游标卡尺 |
150 |
4 把 |
22 |
直角尺 |
L ： 300 不锈钢 |
4 个 |
23 |
一字批 |
橡胶柄 5 × 100 |
4 把 |
24 |
十字批 |
橡胶柄 5 × 100 |
4 把 |
25 |
尖嘴钳 |
6 寸 |
4 把 |
26 |
钢丝钳 |
6 寸 |
4 把 |
27 |
什锦锉 |
10 把 / 套 |
4 套 |
28 |
钢丝刷 |
宽 40 ㎜ |
4 把 |
29 |
油石 |
200 |
1 块 |
30 |
麻花钻 |
Φ 5 、 Φ 8.5 、 Φ 10.2 |
4 套 |
31 |
毛刷 |
1.5 寸 |
4 把 |
五、钳工仿真教学系统
钳工仿真教学系统是通过虚拟现实技术开发，能使学生不用亲临现场便了解和掌握钳工工艺中的各种情况 , 完成课堂到车间的过渡。钳工仿真教学系统大力构建图文教学与视频教学具有很高的实用意义和重要的现实意义。通过这些技术，实现金工实习钳工的线上教学目的。该项目具有较高的安全性、随时性、卫生环保、节约物资、适于大众的优点。钳工仿真教学系统包含图文模式和视频模式。图文模式中包含了针对钳工的实际工作需要，对钳工必须掌握的专业基础知识、工量具和设备的操作、钳工基本的操作技术手法、操作过程中的技巧等，进行了系统全面的介绍；并针对生产中因某些操作失误而产生的质量问题，从反向思维的角度，指出一些 " 不宜 "" 不准 "" 不要 "" 不许 " 做的原则和具体实例，并加以说明和表述。钳工仿真教学系统可供一线工人使用，也可作为岗前培训目的。视频模式包含了平面划线、踞削、锉配、刮削、研磨、铆接钻孔、攻螺纹等经典常用操作。
Z516 型台式钻床
一、参数特点：
Ø 主轴箱、立柱、工作台及底座均采用优质铸铁。并经时效处理，稳重坚实，经久耐用。精度高，性能好，广泛应用于仪器工业，机械制造和修理行业。
二、机床参数
Ø 最大钻孔直径： 16mm
Ø 立柱直径： 70mm
Ø 主轴最大行程 :100mm
Ø 主轴中心至立柱母线距离 :193mm
Ø 主轴端至工作台面最大距离 :326mm
Ø 主轴端至底座台面最大距离 :556mm
Ø 主轴锥度 : B18
Ø 主轴转速范围 :480-4100(r/min)
Ø 主轴转速级数 :5
Ø 工作台面尺寸 :265×265mm
Ø 底座尺寸 :528×360mm
Ø 总高 :1037mm
Ø 电动机功率 : 550W
Ø 包装尺寸： 770×420×940mm
Ø 工作电源：【 380V/550W 】
M3325 除尘式砂轮机
一、产品简介：
Ø 砂轮机是用来刃磨各种刀具、工具的常用设备。除了具有磨削机床的某些共性要求外 , 还具有转速高、结构简单、适用面广、一般为手工操作等特点 . 砂轮机在制作刀具中使用频繁。
Ø 本除尘式砂轮机除尘效率可达 95% 以上 , 粉尘浓度小于 10 毫克 /m3 。符合国家劳动人事部和环境卫生部的安全规定 , 吸尘效果好 , 能改善劳动环境 , 使操作者免受粉尘侵害 .
Ø 除尘式砂轮机不耐化学腐蚀，并不得暴露在户外使用。
二、主要配置
型号及规格 |
M3325 |
除尘电机 |
额定电压 |
380V |
380V |
额定输入功率 |
750W |
0.32KW |
额定电流 |
1.5A |
0.65A |
额定转速 |
2840r/min |
2840r/min |
额定转矩 |
2.3n*m |
|
安全线速度 |
30m/s |
|
砂轮规格 |
250×25×32 cm |
|
绝缘等级 |
E |
|
总重量 |
105KG |
|
。 。
