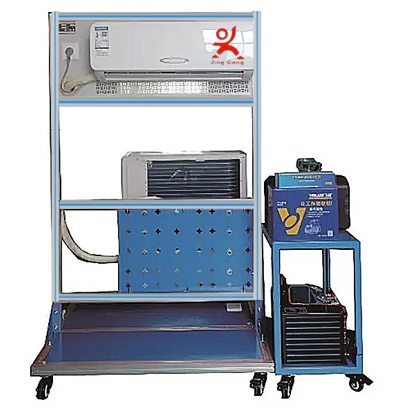

空调维修调试实训装置JG-KT01型挂机式家用空调维修实训考核台

序号

名称

主要技术指标

数量

单位

备注

1

空调安装支架

110MM*600MM*1650MM

1

套

带 16A 电源插插座

2

真空泵

1L 旋片式

1

套

3

制冷剂钢瓶

3KG

1

套

4

KFR-23 热泵型家用空调器机组

整机

1

套

5

小型氧焊具

氧气瓶，焊枪，乙炔瓶

1

套

6

双表修理阀

CT836

1

套

7

扳手

250MM.200MM

2

把

8

割刀

CT536

1

把

(Ф6 ， Ф8 ， Ф10) ， 12 ， 16.19

9

胀管扩孔器

1

套

复合型 (Ф6 ， Ф8 ， Ф10) ， 12 ， 16.19

10

弯管器

复合型 (Ф6 ， Ф8 ， Ф10)

1

套

11

机械实训安全教育虚拟仿真软件

unity3d

1

套

本软件基于 unity3d 开发，软件采用三维漫游的形式，可通过键盘控制移动，鼠标控制镜头方向，设有机械安全距离实验，机械安全保护装置实验、机械安全防护设计基础考核，实验进行时，三维漫游画面采用箭头与脚印图案提示移动至实验位置，机械对象周围圆圈显示了工作半径，实验过程伴有三维机器人的对话框提醒。
A 、机械安全距离实验内容包括防止上下肢触及危险区的安全距离实验（内分 2 种围栏高度与开口大小），选择进入后，镜头前弹出 GB23821-2009 《机械安全防止上下肢触及危险区的安全距离》要求，错误示范：实验过程为人体进入机械对象工作半径受到伤害后，血色画面与语音提醒收到机械伤害，并回至原位并进行下一实验， * 终一步为正确做法。
B 、机械安全保护装置实验分为安全联锁开关、安全光幕、安全垫、安全激光扫描仪等保护装置实验，可选类别（安全输入、安全控制、安全输出、其他）、生产厂家、产品列表（安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、安全护栏）。安装位置有蓝色闪烁框架提醒，实验流程：选择安全护栏并安装、选择安全连锁开关（或选择安全光幕、安全垫、安全激光扫描仪）并安装、选择安全控制器并安装至电气控制箱、选择安全继电器并安装至电气控制箱、点击电气控制箱上的启动按钮。若进入危险区域时，系统将提示报警音，且机械对象停止工作，选择电气控制箱上的复位按钮可停止。
C 、机械安全防护设计基础考核要求完成机械安全系统的安装，正确安装安全护栏、安全联锁开关、安全光幕、安全垫、安全激光扫描仪、安全控制器、安全继电器、 24V 电源、信号灯及急停按钮，考核分为十个考核点，部分考核点有 3 个选项，由学生自由选择， * 终 10 项考核点选好后，提交确认，系统自动得出总分数以及各考核点的得分情况。
D 、软件须为整体同一平台，不得以单独的资源展现。
E 、同时为客户提供本软件的 VR 安装包方便用户拓展为 VR 实验， VR 设备及软件安装调试不需提供。

12

空调 R22 回收机组

600*400*500MM

全室配一套

空调加压，抽真空，制冷剂回收实训装置
一、概 述
空调加压，抽真空，制冷剂回收实训装置 " 是根据国家劳动和社会保障部组织编写的《制冷设备维修工》职业技术、职业资格培训教材以及《教育部关于加强高职高专教育人才培养工作的意见》为依据而研制。本实训装置适用于大中专、高职高专、技工院校制冷专业等开设的《制冷基础》、《制冷设备维修工》、《空调器维修》、《空调技术》等专业课程实训教学
二、特 点
1. 本实训装置采用压缩机作为实训对象，整个压缩机被固定于一个工作台面上，既美观大方，又有利于学生实际操作。
2 ，本装置还以用于空调系统加压抽真空。
3 整个装置采用模块化设计，学生在空调实训中可利用空调中的制冷剂回收，重复使用，可节省大量的社训成本。
三、技术性能
1. 输入电源：三相四线 ( 或三相五线 ) ～ 220V±10% 50Hz
2. 工作环境：温度 -10℃ ～ +40℃ 相对湿度＜ 85%(25℃) 海拔＜ 4000m
3. 装置容量：＜ 1kVA
4. 重 量： 10kg
5. 外形尺寸： 80cm×40cm×80cm
四、系统配置

五、实训项目
1. 常用制冷工工具及量具的使用
2. 制冷系统制冷剂回收。
3. 抽真空实训
4 加压
