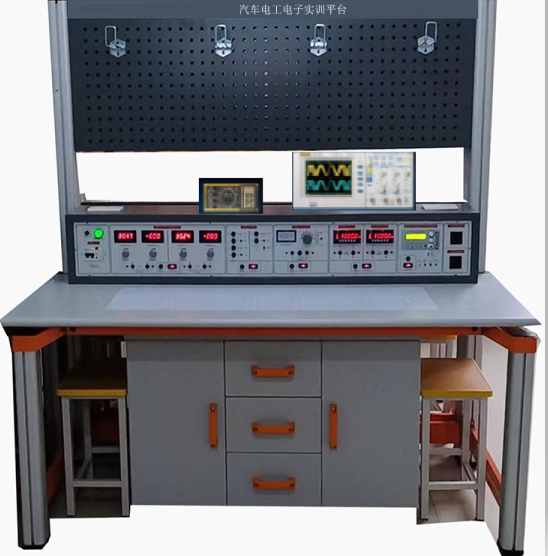

汽车电工电子实训装置 JGQC-312 型 汽车电工电子实训平台

汽车电工电子实训平台

一、产品特点概述 :

汽车电工电子实训平台、汽车电工电子实训装置配备各种交直流电源、信号源、仪表、汽车电工电子实训模块等，具有较完善的安全保护措施，适用于国内汽车电工电子基础、电工原理、电路元件检测分析等课程实验。

汽车电工电子实训模块由透明封闭元件盒及 PCB 板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用 PCB 制作而成，表面清爽、符号线路清晰、元件更换容易。

透明元件盒采用多元件、典型实训单元电路、典型传感器等制成；导线插孔采用 2mm 防转座，导线装有弹性插头可在模块上面插接，以保证可靠连接进行各种实训；实训模块有四个弹性插脚，与专用实训孔板配套使用。透明封闭元器件放置在实验操作桌下边存储柜内，实验时取存方便，大大提高了管理水平，规划化程度，大大减轻了教师实验准备工作。

二、汽车电工电子实训设备技术指标

（ 1 ）工作电源：单相三线 AC 220V±10% 50Hz 。

（ 2 ）温度：－ 10 ～ 40℃ ；环境湿度： ≤90% （ 25℃ ）

（ 3 ）外形尺寸：长 × 宽 × 高 =1600×700×1500mm （可根据实际要求定做）

（ 3 ）整机功耗： ≤500V.A

（ 5 ）安全保护措施：具有接地保护、漏电保护功能，安全性符合相关的国标标准。

三、实训台基本配置及功能介绍

实训装置由实训台、电源控制屏、实训模块、实训工具等组成。

（一） 电源控制屏

控制屏为铁质双层亚光密纹喷塑结构，钢质面板，为实训提供交直流电源、信号源和测量仪表等，具体功能如下：

1. 交流电源

(1) 高压交流电源：四路 AC220V 电源接口，可为外配仪器设备提供工作电源。

(2) 低压交流电源：分 3V 、 6V 、 9V 、 12V 、 15V 、 20V 、 24V 七档可调，输出端具有短路保护功能，同时还提供带中心抽头双 17V 交流电源。

2. 直流电源

(1) 可调直流电源： 1 路 0.0V ～ 30V/2A 连续可调，具有截止型短路软保护和自动恢复功能，设有三位半数显指示。

(2) 固定直流电源： ±12V/4A 、 ±5V/3A 固定输出。

3. 测量仪表

1 ）数字直流电流表 : 测量范围： 0 ～ 2000mA ，三位半数显。

2 ）数字直流电压表 : 测量范围： 0 ～ 30V ，三位半数显。

4. 信号发生器模块：

（ 1 ）工作电压 :3.3~30V;

（ 2 ）频率范围 :1Hz~150KHz;

（ 3 ）频率精度 : 在每个范围上的精度是 2% 左右 ;

（ 4 ）信号负载能力 : 输出电流可在 5~30ma 左右 ;

（ 5 ）输出幅度 :PWM 幅值与供电电压相等 ;

（ 6 ）环境温度 :L-20~+70"C.

（ 7 ）用作方波信号发生器，产生方波信号供实验开发使用 ;

（ 8 ）用来产生控制电机驱动器的方波信号 ;

（ 9 ）产生可调脉冲，可供 MCU 使用 ;

（ 10 ）产生可调脉冲，控制相关电路 (PWM 调光调速等应用 ) 。

5. 嵌入式微型数字示波器模块：

（ 1 ）模拟频带宽度： 0-2MHz

（ 2 ）实时取样率： 5Msps

（ 3 ）垂直灵敏度： 2mV/Div - 20V/Div 共 12 档 ( 按 1-2-5 方式递进 )

（ 4 ）水平时基范围： 1μs/Div - 50s/Div 共 21 档 ( 按 1-2-5 方式递进 )

（ 5 ）最 gao 输入电压： 50Vpk （ 100Vpp ）

（ 6 ）记录长度： 512/1024 点可选

（ 7 ）输入阻抗： 1MΩ

（ 8 ） ADC 精度： 8Bit

（ 9 ）耦合方式： DC/AC

（ 10 ）触发方式：自动（ AUTO ）、常规（ NORM ）和单次（ SING ）

（ 11 ）触发边沿：上升、下降

（ 12 ）触发源：内部、外部

（ 13 ）外触发电压范围： 0 - 15V

（ 14 ）可随时冻结波形显示 (HOLD 功能 )

（ 15 ）特有滚动式慢信号显示，能完全连续显示信号，而不像 SCAN 方式会造成信号显示不连续

（ 16 ）有时间游标，可自动计算时间差值并显示

（ 17 ）有电压游标，可自动计算电压差值并显示

（ 18 ）频率计功能：直接显示信号频率

（ 19 ）（ 19 ）电压表功能：直接显示波形信号的最 da 值、最小值、峰峰值、平均值和真有效值（ 20 ）自带 3.3V 方波测试信号，频率可设置为

（ 21 ）可保存 / 调出采集波形

（ 22 ）波形数据 PC 上传

（ 23 ）电池 /USB 供电

（ 24 ）内置智能充电器

（ 25 ）配套触控笔， USB 充电线，探头线

（ 26 ）尺寸 ≤70*80*18mm

（二）实训桌

1 、实训桌 采用四个工业铝型材立柱为支撑，主体结构通过左、右各 2 个 C 字形铝压成型构件联接，台面高度约 800mm ，桌面板下设支撑框架，截面尺寸为 30×30mm ，承受力不少于 300kg 。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸： 70×70mm ，四面带槽，槽宽约 8mm ，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 C 字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面蓝色静电喷涂工艺。

2 、实训桌 桌面采用 25mm 麻灰色高密度层压板封边特制，有效提高绝缘等级；

3 、提供实训 储物柜 1 套，柜体设有双门柜用于放置透明实训模块。设有三个抽屉用于放置实训导线和指导书等。

（三）配套工具

数字式万用表 VC890D 、小十字螺丝刀、小一字螺丝刀、小镊子等常用工具。

★（四）电子实训创新教学与管理模块 - 元器件检测模块（全室配 1 套）

（ 1 ）印刷线路板为单层印刷电路板，印刷线路板厚度为 2mm ，每块印刷线路板四个角上有 4mm 镙丝固定孔。

（ 2 ）印刷线路板的正面印刷：正面用白底黑字清晰的绘制出器件符号。印刷线路板的反面制作：印刷线路板线宽 3mm ，器件装在反面 , 正面用镀金接线孔引出。

（ 3 ）线路板固定在塑料密封盒口上，塑料密封盒底内贴一个写有编号内容的无线射频卡，手持式 RFID 读卡器，除了要能读写无件盒的编号，还要能显示出该元件盒的标准答案。

（ 4 ）元器件检测元件为三极管、电解电容、二极管，晶闸管、单结晶体管检测内容为器件类型、管脚名及好坏的判断，每块检测板在内部接线要有所差异，如三极管的 E 、 B 、 C 三个极任意接到编号为 1 、 2 、

3 的三个引出点上。

注：（ 5 ） RFID 读卡全室共配置 1 套。

（五）辅助教学软件资源

（ 1 ）电机与变压器仿真教学软件

电机与变压器仿真教学软件选取典型的电机与变压器，围绕其核心知识点和技能点展开，兼顾教师的课堂教学，力争达到软件的职业性、情境性、过程性、交互性的相互交融。

本软件包括功率电机、控制电机、信号电机和变压器 4 个实验单元，共 18 个典型的实验项目，每个实验项目下设有外形结构、工作原理、拆装过程、故障检测、常见应用、考考你等数目不等实验任务。

本软件既可支持教师的课堂演示教学，亦可支持学生进行课前预习，重点支持学生在理论课后进行的自主仿真实验，并可在此基础上实现技能考核。

（ 2 ）电力拖动仿真教学软件

内容包括三相异步机单向转动控制等 30 个实验项目，涵盖维修电工初级、中级、高级主要实验项目，每个项目又根据需要设有实验目的、实验器件、实验电路、电路原理、器件布局、元件检查、通电运行、通电运行、故障排除等多种训练任务。软件以技能为核心，项目为引领、任务为驱动，职场环境为背景，操作步骤为主线，学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了不可或缺的丰富资源。

（ 3 ）电工作业培训仿真教学软件（包含用电安全与触电急救）（正版 3D 软件，有软件著作权，便于升级）

包含电工初步知识（电工基础、电工仪表使用、导线安全连接、安全用电工具、安全用电标志），触电急救（触电的方式、安全防护措施、接地与接零保护、人工呼吸，心肺复苏等急救方法），风险排除（灭火器类型、灭火器的使用），电工电子基本操作（包括低压电器、电机与变电器、照明电路、电子技术）等 4 大模块， 15 个实验单元， 72 个实验项目。软件以技能为核心，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实验、鉴定信息化、现代化提供了丰富的教学资源。

（ 4 ）电子技能虚拟实训软件

采用三维仿真技术而研制的仿真实训软件，包括仪器仪表、导线加工、检修工具、焊接工艺、电子器件、模拟电子技术、数字电子技术、生产工艺、插装工艺、 SMT 工艺、收音机焊接实训等 11 个实训单元，基本涵盖了国家电子设备装接工（中初级）鉴定考核的全部主要模块。本产品性能价格比高，是电子技能仿真实训室必备的主体软件。

五、设备配置清单

NO	配置名称	型号规格	单位	数量	备注
1	学生电源仪表台		台	1
2	学生桌		个	1	含电工电子基础透明创新实验模块（详见附件清单）
3	学生凳子		张	2
4	元器件识别检测套件		套	共 1	电子实训创新教学与管理模块 - 元器件检测模块（全室配 1 套）
5	正版辅助教学软件资源		套	1	1. 仿真教学软件 （ 1 ）电机与变压器仿真教学软件（正版 3D 软件，有软件著作权，便于升级） （ 2 ）电力拖动仿真教学软件（正版 3D 软件，有软件著作权，便于升级） （ 3 ）低压电工作业培训（ 包含用电安全与触电急救）仿真教学软件（正版 3D 软件，有软件著作权，便于升级） （ 4 ）电子技能虚拟实训软件（正版 3D 软件，有软件著作权
工具 1 套
（ 1 ）	螺丝刀	小一字	把	1
（ 2 ）	螺丝刀	大一字	把	1
（ 3 ）	镊子	通用	把	1
（ 4 ）	数字万用表	VC890D	只	1

六、 新能源汽车电工电子基础创新实验模块配置

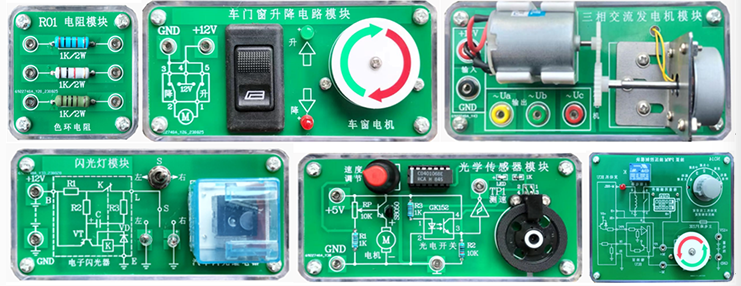

汽车电工电子基础实训模块由透明封闭元件盒及 PCB 板构成。元件盒体由透明有机工程塑料注塑而成，具有示教功能，使用者能够观察到元件形状和接线方式，有利于教师讲解和学生认识；面板采用 PCB 制作而成，表面清爽、符号线路清晰、元件更换容易。元件盒面板尺寸 58mm*58mm ，尺寸 58mm*124mm ， 124mm*146mm 三种规格。

1. 透明电阻模块 3 块

安装多种电阻，元件引脚 2mm 端子引出。

2. 透明电位计模块 1 块

安装多种精密可调电位器，元件引脚 2mm 端子引出。

3. 透明可变电阻器模块 1 块

安装多种可变电阻器，元件引脚 2mm 端子引出。

4. 二极管模块 1 块

安装有发光二极管及单向二极管等器件，元件引脚 2mm 端子引出。

5. 三极管模块 1 块

安装有多种 NPN/PNP 三极管及三端稳压器等器件，元件引脚 2mm 端子引出。

6. 保险模块 2 块

安装有多种多种类型保险，如汽车保险，普通保险管，可恢复保险等器件，元件引脚 2mm 端子引出 。

7.DPDT 开关模块 1 块

安装有多个 DPDT 类开关器件，元件引脚 2mm 端子引出。

8.SPST 开关模块 2 块

安装有多个 SPST 类开关器件，元件引脚 2mm 端子引出。

9. 单 / 双灯丝灯泡模块 1 块

安装有单钨丝灯泡及双钨丝灯泡等器件，元件引脚 2mm 端子引出

10.IS05 针继电器模块 1 块

安装多个 5 针继电器，元件引脚 2mm 端子引出。

11. 集成功率放大电路模块；

采用安装喇叭，音乐芯片等器件，元件引脚 2mm 端子引出。

12. 闪光灯模块 1 块

安装汽车闪光继电器等器件，元件引脚 2mm 端子引出。

13. 光学传感器模块 1 块

通过遮挡光学传感器模块输出脉冲信号，信号引脚 2mm 端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。

14. 霍尔效应传感器模块 1 块

通过调节电机速度，输出脉冲信号，信号引脚 2mm 端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。

15.18650 电池模块 1 块

安装多个 18650 锂电池，可连接组成电池组，也可配合其他模块完成项目，引脚 2mm 端子引出。

16. 三相交流发电机模块 1 块

通过转动三相发电机电机，输出电压信号，信号引脚 2mm 端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。

17. 升压模块 1 块

接入低电压信号转化成高电压信号，信号引脚 2mm 端子引出，可直观观察输出信号变化。

18. 降压模块 1 块

接入高电压信号转化成低电压信号，信号引脚 2mm 端子引出，可进行波形测试或接发光二极管等器件更直观观察输出信号变化。

19. 整流滤波模块 1 块

安装有三相整流电路及单相整流电路，配合三相交流发电机模块模块可对其电压进行整流滤波输出，元件引脚 2mm 端子引出。

20. 车门窗升降电路模块 1 块

安装车窗玻璃升降开关，配合喇叭电机模块可模拟车窗玻璃的升降实验项目，引脚 2mm 端子引出。

21. 空调电子扇控制模块 1 块

提供 MOSFET ， PWM 信号驱动与功放电路，汽车空调电子扇，引脚 2mm 端子引出。

22. 轨压力传感器的电桥电路 1 块

提供共轨压力传感器的电桥电路，设有测试接口。

23. 发动机进气温度的测定 1 块

提供发动机进气温度传感器，设有测试接口。

24. 怠速电机驱动电路模块；

25. 汽车雨刷自动控制器模块；

26. 电路元件的伏安特性测试模块；

27. 集成座（ 14P ）等。

28.SIN 波函数信号发生板

七、可完成实验项目 :

（一）汽车电工电子基础实验

1. 汽车电工电子实训认识实验（直流电的测量，交流电的测量）

2. 电阻的认知及串并联电路

3. 可变电阻 / 电位计的认知与测量

4. 电路元件的伏安特性测绘

5. 二极管，三极管认知与测量

6. 熔断器（保险装置）的认知与测量

7. 开关装置的认知与测量

8. 汽车单 / 双灯丝灯泡的认知

9. 汽车继电器模块的认知与测量

10. 喇叭模块认知与测量

11. 测速传感器的认知与应用

12.18650 电池模块

13. 三相交流发电机及整流滤波电路

14. 直流升压 / 降压电路

15. 车门窗升降电路

16. 集成功率音响放大器

17.555 定时器的应用 -- 多谐振荡器

18. 基本门电路的测量

19. 汽车雨刷器控制电路

20. 怠速步进电机控制模块

21. 汽车点火电路，点火线圈模拟电路

22. 燃油喷射系统控制模块

23. 轨压力传感器的电桥电路

24.SIN 函数信号发生器

25. 发动机进气温度的测定

。 。
