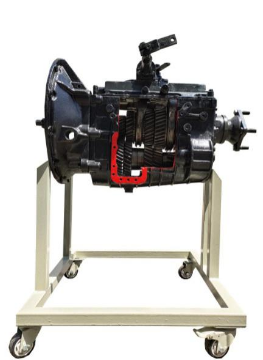

解放 CA1125J 型变速箱解剖实训台

JGKY-QC120 型解放 CA1125J 型变速箱解剖实训台

一、功能特点

1. 采用解放 CA1125 运输车手动变速器进行剖面处理，各部件齐全，剖面位置合理，可全面展示内部结构和部件的运动情况，适合于手动变速器原理和机械机构的教学。

2. 对变速器各机械剖面采用不同颜色的油漆进行喷涂。

3. 由三相齿轮减速感应电机带动变速器输入轴运转，真实演示不同档位下机械运动的传递过程。

4. 移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮，可移动式，方便教学。

二、技术参数

1. 外形尺寸∶ 1200X1080X950mm （长 X 宽 X 高）

2. 外接电源∶ AC 220V±10%50Hz

3. 工作温度∶ -40 ℃ ~+50 ℃

三 、基本配置

手动变速器总成，变速器档杆总成，齿轮减速感应电机，三相漏电保护开关，移动台架（带自锁脚轮装置）。

。 。
