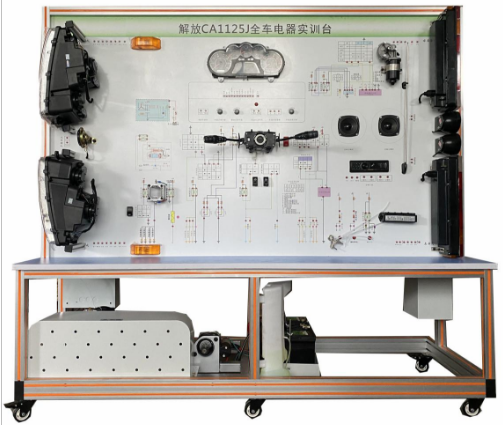

解放CA1125J型全车电路实训台
一、产品简介
1 、该设备采用全新解放 CA1125 J 整车电器实物为基础，充分展示汽车仪表系统、灯光系统、雨刮系统、喇叭系统、发动机电 器 系统、起动系统和充电系统等汽车电器各系统的组成结构和工作过程。
2 、该实训装置逼真地模拟了解放 CA1125 J 电器系统的组成结构、工作原理与常见故障现象、原因与特点，可进行操纵系统常见故障的分析、检测与排除方面的实验、教学与实训，为提高有关实训人员故障分析诊断水平。
3 、适用于工程兵的快速维修实训，同时适用于地方各大专院校，工程机械培训学校，技校等专业教学与实训考核，该装置是各类工程兵实验实训室现代化的重要标志产品。
二、功能特点
1 、实训台采用原厂配件制作，近似原车的布置方式；主要由原车线束、仪表盘、各种开关、灯光系统、预热塞、继电器、发动机预热系统、发电机、起动机、可移动式台架。
2 、功能说明：演示灯光系统的工作、信号灯的工作；演示起动充电系统的工作，可用万用表检测线路接头电压及电流，并设有断路、开路、虚接、高阻等常见故障；演示发动机电 器 系统的工作，演示预热塞的功能。
3 、测量面板上配备测量端子，可设为教学模式和考评模式；可以使用万用表或示波仪等测量元件的电流、电阻或电压等参数的数值或波形。
4 、实训台配备故障设置系统，可以设置 2 4 个故障，可模仿配件开路、短路、元件损坏和高电阻状态下等常见故障。
5 、实验台支架采用优质钢材焊接，表面经过喷塑处理。
6 、对于转动部位和加热部位设置安全防护措施。
7 、所有电器部件设置接线端子，便于线路连线、模仿、开路、短路等故障。
8 、系统电器元件线路实际操作和故障设置，实时模拟系统所有常见故障，便于进行诊断和排除。
9 、可分别进行各组成部分线路的基础学习和实训，同时又能进行综合的学习和实训。
10 、能学习汽车基本电器的线路组成，了解各部分的相互联系和影响，完整掌握全车电路的基本知识和故障排除。
11 、示教板底座上配有 40cm 左右的桌面，方便于放置资料、轻型检测仪器等。
12 、汽车灯光原理图实训考核板主要由图形符号组成的无源汽车电工实训用板（包含灯光继电器、大灯、小灯、保险丝、点火开关等）；汽车信号原理图实训考核板包含闪光器、危险警告开关、转向灯、转向开关、保险丝、点火开关等）从汽车的应用电路出发，将常用的电路单元所用的元件用图形符号布置在一个单元板上，各元件的引出端均配有自锁紧式插座，连线采用拨插式，组合灵活、方便可靠。
三、制作工艺
1 、尼龙万向脚轮：直径 75mm ，宽 35mm ，带锁定的万向脚轮移动装置，移动自如，便于教学；
2 、面板工艺：采用铝塑面板，表面氧化喷漆， UV 平板高真彩彩色原理图， 10 年不变色不褪色不变形，经久耐用，美观大方；
3 、优质钢材： 40x80x3.0 钢材；
4 、电路原理图板材：厚度 5mm 铝塑板；
5 、检测端子 8mm 不锈钢端子；
6 、 6mmLED 指示灯。
7 、外形尺寸： 200×15×180(cm)
8 、保养间隔： 90 天。
9 、外形尺寸（约）： 2080×700×1900mm( 长 × 宽 × 高 )
10 、动力电源：三相四线 ( 或三相五线 )380V±10% 50Hz
四、基本配置（每台）
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
示教板面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
点火开关 |
|
个 |
1 |
3 |
组合仪表 |
原车 |
套 |
1 |
4 |
组合开关 |
原车 |
套 |
1 |
5 |
左右前大灯总成 |
原车 |
套 |
1 |
6 |
左右前雾灯 |
原车 |
套 |
1 |
7 |
左右转向灯 |
原车 |
套 |
1 |
8 |
左右转向边灯 |
原车 |
套 |
1 |
9 |
左右组合尾灯 |
原车 |
套 |
1 |
10 |
牌照灯 |
原车 |
套 |
1 |
11 |
灯光开关 |
原车 |
套 |
1 |
12 |
刹车灯开关 |
原车 |
套 |
1 |
13 |
倒车灯开关 |
原车 |
套 |
1 |
14 |
危险灯开关 |
原车 |
套 |
1 |
15 |
线束 |
|
套 |
1 |
16 |
雨刮总成 |
|
套 |
1 |
17 |
雨刮控制继电器 |
原车 |
个 |
1 |
18 |
喷水电机 |
原车 |
套 |
1 |
19 |
喷水壶 |
原车 |
套 |
1 |
20 |
喇叭 |
原车 |
个 |
2 |
21 |
喇叭继电器 |
原车 |
个 |
1 |
22 |
雾灯继电器 |
原车 |
个 |
1 |
23 |
起动机总成 |
原车 |
台 |
1 |
24 |
发电机总成 |
原车 |
台 |
1 |
25 |
三相异步电动机 |
YT 100L1-4 |
台 |
1 |
26 |
蓄电池 |
|
台 |
1 |
27 |
保险丝盒 |
|
个 |
2 |
28 |
电源总开关 |
50A |
个 |
1 |
29 |
发动机预热系统 |
|
套 |
1 |
30 |
移动台架 ( 带自锁脚轮装置 ) |
2080×700×1800mm( 长 × 宽 × 高 ) |
台 |
1 |
31 |
故障模拟与排除装置 |
|
套 |
1 |
32 |
设备 手册 |
|
套 |
1 |
33 |
合格证与保修卡 |
|
套 |
1 |
五、实训项目
汽车灯光照明系统检测与维修
汽车仪表系统检测与维修
汽车启动系统检测与维修
汽车充电系统检测与维修
汽车雨刮系统检测与维修
音响系统检测与维修
电器系统检测与维修
系统工作电压 / 电流诊断
六、配套资料
说明书、合格证、保修卡
。 。
