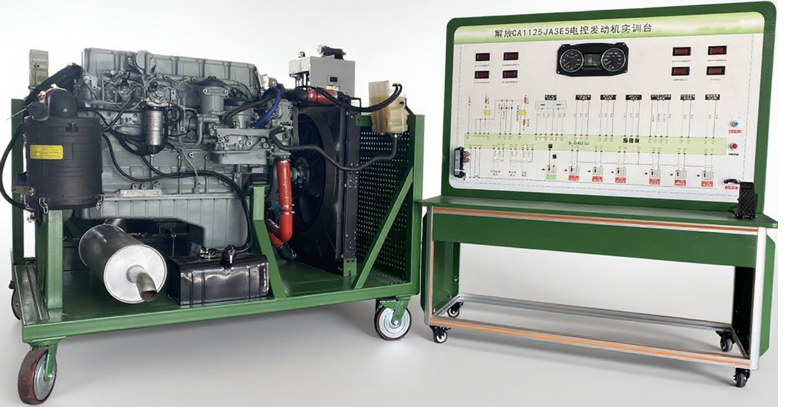

解放CA1125电控发动机实训台
一、产品简介
解放 CA1125 电控发动机实训设备采用翻新解放 CA1125 康明斯 ISDECM210.30 电控高压共轨柴油发动机为基础，对发动机可进行起动、加速、减速等工况的实践操作，真实展示电控高压共轨柴油发动机的组成结构和工作过程。
适用于学校对电控高压共轨柴油发动机和维修实训的教学需要。
二、功能特点
1. 真实可运行的电控高压共轨柴油发动机 ( 加速 / 减速 / 怠速工况正常），充分展示电控高压共轨柴油发动机的组成结构和工作过程。
2. 实训台面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图；学员可直观对照电路图和电控高压共轨柴油发动机实物，认识和分析控制系统的工作原理。
3. 实训台面板上安装有检测端子、可直接在面板上检测各传感器、执行器、发动机控制单元管脚的电信号，如电阻、电压、电流、频率信号等。
4. 实训台面板上安装有汽车仪表，可实时显示发动机转速、水温、机油压力灯、充电指示灯、电控系统故障指示灯等参数变化。
5. 实训台安装有诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能。
6. 实训台配备有油门控制装置，可方便对发动机加速减速。
7. 实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置。
8. 设备检测面板正前方底座上配有 20cm 的钢制台面，方便放置资料、检测仪器等。
9. 实训台底座采用钢结构焊接，表面采用喷涂工艺处理，正前方 / 两侧焊接圆形护手杆，带自锁脚轮装置，移动灵活，安全可靠、坚固耐用。
三、技术规格
外形尺寸：运行台 1600×1400×1300mm( 长 × 宽 × 高 )
检测台 1240×600×1600mm( 长 × 宽 × 高 )
工作电源：直流 24V
燃油标号：依发动机型号
油箱容积： 10L
工作温度： -40℃ ～ +50℃
颜色： 7032
钢管： 40*40*3mm
面板机柜： 1.5mm 冷板冲压成形，背面设置维修门；
移动脚轮： 150*100mm
四、基本配置 ( 每台 )
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
检测控制面板 |
装有各种检测端子以及彩色电路图 |
套 |
1 |
2 |
组合仪表 |
套 |
1 |
|
3 |
发动机控制电脑 (ECU) |
台 |
1 |
|
4 |
诊断座 |
OBD Ⅱ |
个 |
1 |
5 |
点火开关 |
个 |
1 |
|
6 |
电控高压共轨柴油发动机总成 |
套 |
1 |
|
7 |
燃油箱 |
10L |
个 |
1 |
8 |
油门控制装置 |
套 |
1 |
|
9 |
进、排气管 |
套 |
1 |
|
10 |
水箱 ( 含保护罩 ) |
套 |
1 |
|
11 |
冷却电子风扇 |
12V ， 80W |
个 |
2 |
12 |
空气滤清器及进气管 |
原车 |
套 |
1 |
13 |
蓄电池 |
12V 80Ah |
台 |
2 |
14 |
继电器 |
含：主继电器、起动继电器、冷却风扇继电器、预热继电器等 |
套 |
1 |
15 |
保险丝盒 |
个 |
1 |
|
16 |
电源总开关 |
50A |
个 |
1 |
17 |
移动台架 ( 带自锁脚轮装置 ) |
运行台 1600 × 1400 × 1300mm( 长×宽×高 ) 检测台 1240 × 600 × 1600mm( 长×宽×高 ) |
台 |
1 |
18 |
故障模拟与排除装置 |
套 |
1 |
|
19 |
设备教师手册 |
套 |
1 |
|
20 |
设备合格证、保修卡 |
套 |
1 |
。 。
