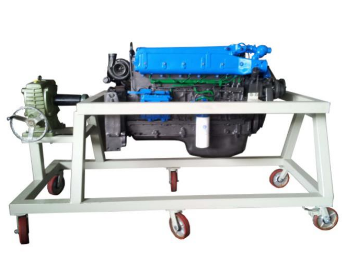

解放 CA1125J 汽车发动机翻转架
JGKY-QC220 型解放 CA1125J 型平头柴油载货汽车平头 1125 发动机翻转架
一、功能简介
1. 采用 翻新 解放 CA1125J 发动机型号 BF6M2012-22E3 柴油发动机总成 ( 易于拆装 ) ，组装在专用发动机拆装翻转架上。 为了提高安全性能 , 发动机采用 2 侧固定翻转。
2. 采用减速翻转机构，可使发动机任意角度旋转，并能任意位置锁止，便于学生从不同的角度进行拆卸和装配。
3. 底部放置大面积接油盘，便于小零件或螺丝的集中存放。
4. 拆装翻转架采用了高强度的钢结构焊接，表面经喷涂工艺处理，底部带有自锁脚轮装置，可移动式，方便教学。
二．技术规格
设备外形： 1200×600×1100mm ( 长 × 宽 × 高 )
颜色： 7032
钢管： 40*40*3mm
万向脚轮
前 4 只万向带锁止功能脚轮
2 后二只万向脚轮
脚轮与台架用 M6*4 螺丝固定，方便设备维修与维护。
脚轮： 200mm×100mm( 直径 × 宽度 )
脚轮支撑： 2.0T
减速机： MOPA70 ； 1 ： 70
三、基本配置表 ( 每台 )
序号 |
名 称 |
规格型号 |
单位 |
数量 |
1 |
柴油发动机总成 |
|
套 |
1 |
2 |
拆装翻转架 ( 带自锁脚轮装置，带立柱钢管 200*200*5mm ； |
1200×680×850mm( 长 × 宽 × 高 ) |
台 |
1 |
3 |
大面积接油盆 |
660×590×35mm( 长 × 宽 × 深 ) |
个 |
1 |
4 |
减速机构（带摇手盘等附件） |
|
套 |
1 |
。 。
