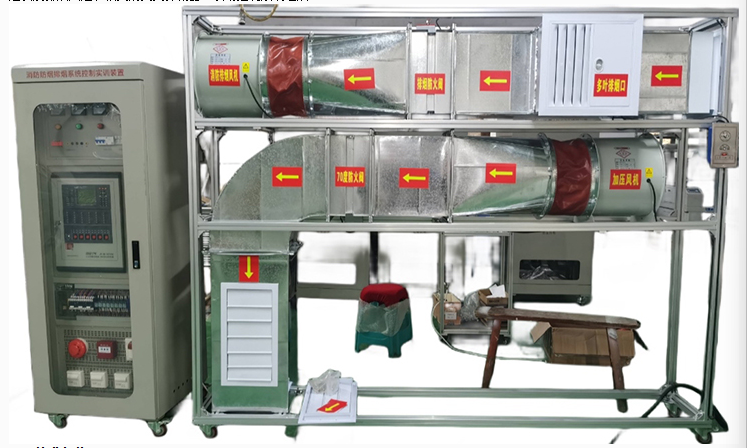

JGLY-47C型 消防防烟排烟系统控制实训装置
消防防烟排烟系统控制实训装置
一、系统概述：
消防防烟排烟系统控制实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统，设备设计为机械式加压送风系统和机械式排烟系统。
防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。
二、技术参数
1 、输入电源：三相四线（或三相五线）～ 380V±10% 50Hz
2 、工作环境：环境温度范围为 -5℃ ～ +40℃ 相对湿度＜ 85%(25℃) 海拔＜ 4000m
3 、装置容量：＜ 3.8kVA
4 、通风系统台：外形尺寸： 2400mm×750mm×1600mm
控制柜尺寸： 800mm×600mm×1800mm
5 、安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
6 、工作环境：环境温度范围为 -5℃ ～ +40℃ 相对湿度＜ 85%(25℃) 海拔＜ 4000m
三、系统特点
整机系统由三部分组成：
1 ）、风系统整体放置 在一个 2000mm×750mm×800mm 平台上，可移动，平台上风系统由不燃材料制作，系统中设置有阀门，风机，子系统，出风口等。
2 ）、控制系统： 系统各种模拟信号组成，可模拟一定情况下的在火灾发生时的控制方式。
3 ）、组态软件： 教学同步动画控制，软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系。
1 、风系统的完整性： 与实际中的通风系统、控制功能、保护功能、显示功能完全一致。
2 、系统与真实的通风排烟系统， 风系处理系统原理相同，微型化展示了通风排烟系统的特点，结构、控制方法。
3 、装置直观展示了通风系统的系统结构 、工作原理，便于教师的演示讲解及学生对课本知识理解掌握。结构合理，造型美观装置结构合理紧凑、造型美观大方，实训桌还设有四个万向轮和四个固定调节机构，便于移动和固定。
4 、通过具体现象提高学生分析能力 ，有利于学生将理论用于实际，并培养其实际动手能力。
5 、设有电流型漏电保护装置 ，对地漏电电流超过一定值，即跳闸切断电源；
6 、 DDC 数字量控制模块 1 套；
7 、教学同步动画控制：软件与装置结合，在设备上任何一点操作，软件会有同步的动画控制，以及对应的原理数据控制关系
四、系统配置
1 、系统由模拟房间配备系统和排烟风机系统组成（主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2 、模拟排烟系统控制：消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成，消防防排烟系统的工作原理是当消防控制中心收到火灾信号时，联动消防防排烟风机控制柜启动风机并打开排烟阀，将室内浓烟从风管中向室外排放，达到排烟效果。
3 、加压送风机采用多翼式离心风机，
4 、加压送送管道采用不燃材料制作，加压送风口和用常闭式，采用手动或电动开启控制方式；
5 ， 70 度排烟防火防由控制执行器、不燃材制作而成。
6 、排烟风机采用轴流风机，能在 280 度条件下作不小于 30Min
7 、排烟防火阀。安装在机械排烟设施的管道上，平时呈开启状态，火灾时当排管道内温度达到 280 度时关闭。
8 、 排烟口，安装在机械排烟风管上作为烟气吸入口中，平时呈关闭壮态。火灾时需要排烟时手动或电动打开

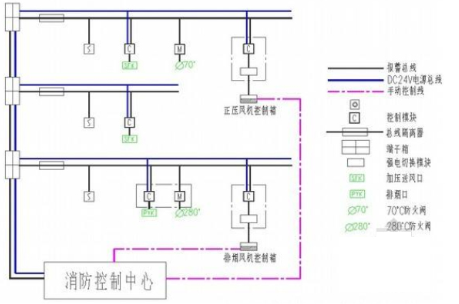

9 、系统原理
五、操作实训：
1 、消防排烟系统的认识
2 、消防防烟系统的认识
3 、消防防类系统控制操作
4 、消防排烟系统的手动操作
3 、消防排烟系统的自动操作
4 、消防排烟系统与操联动中心的操作
5 、消防排烟系统的联动编程
6 、消防防烟系统的联动编程
六、消防防烟排烟系统控制实训装置配置表
序号 |
设备名称 |
数量 |
备注 |
1 |
铝型材框架 |
1 个 |
40*40MM 铝型材框架 2400*750*1600 |
2 |
压差开关 |
1 个 |
|
3 |
消防主机 |
1 套 |
包含各种模块、传感器 |
4 |
70 防火阀 |
2 套 |
|
5 |
DDC 控制模块， |
1 套 |
|
6 |
回风道管路 |
1 套 |
按要求 |
7 |
通风管路 |
5 米 |
定制 |
8 |
出风口 |
若干 |
|
9 |
排风风机 |
1 套 |
180W/220V |
10 |
声光报警器 |
||
11 |
送风机 |
||
12 |
编程软件 |
1 个 |
|
13 |
组态软件 |
1 个 |
动画演示 |
。 。
