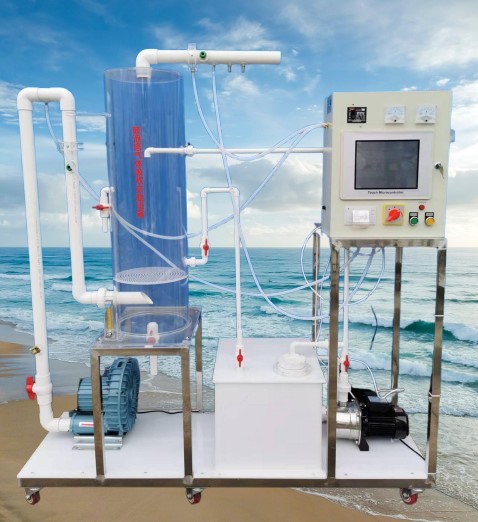

实验装置JGTG-513-II 数据采集泡沫除尘器实验装置
原理 、用途及特点：
泡沫除尘器是洗涤塔中的一种，在塔内装有筛板和挡水板。液体由塔上部喷入，含尘气体由下部进入除尘器，当含尘气体通过筛板时，气体中的一部分粉尘在泡沫层中被除去，而另一部分粉尘则被筛板泄露液所捕集。它是通过气液两相的充分接触而达到除尘目的。 该设备与其他设备相比，具有处理能量大，操作方便稳定，整套系统占地面积小，净化效率高，设备阻力损失小，耗能省等优点。除用于除尘外，还可通过选择合适的吸收剂而用于气体的吸收操作过程。
本设备可作为泡沫除尘净化实验原理演示装置。
二、技术指标及参数：
1 、工作 环境温度： 5℃ ～ 40℃
2 、气体流量 =50-200m 3 /h ，
3 、液气比 0.5~1.8L/m 3
4 、 除尘器 塔径、 250 mm
5 、 除尘器 塔高、 1600 mm
6 、装置外形尺寸：长 2100mm 宽 500mm 高 2200mm 、
7 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 1 5 00W ；安全保护：具有接地保护、漏电保护、过流保护；
8 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路； 、
三、主要配置：
1 、 在线 进 、出 粉尘浓度检测系统（日本进口传感器） 2 套： 4-20MA 输出、测量范围 0-2000PPM, 分辨率 1PPM 、测量范围 0-2000PPM, 分辨率 1PPM ；
2 、 在线风压、风量及风速检测系统 1 套：压力传感器 1 套：远传显示，量程 0-10Kpa 、输出 4-20MA ；风量、风速测量精度： ±1% ；
3 、 风管内在线温度、湿度检测系统 1 套：远传显示、温度量程 -40-100 ℃ 、湿度量程 0-100RH% 、输出 4-20MA （ 4 线制）、供电 9-36VDC ；
4 、 采用 10.4 寸彩色液晶触摸屏 、微型打印机 1 套：热敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 点 /mm 和 384 点 / 行、有效打印宽带 48mm ；
5 、 计算机通讯接口 、 实时记录历史数据和实时曲线、数据处理软件：
6 、 泡沫 除尘器 1 套、 透明有机玻璃材质、壁厚 6 mm 、 含 卸除灰尘装置；
7 、 1 贮液 箱 1 只、 白色 PP 板 材质 、厚度 8 mm ， 50 0 × 5 00 × 5 00mm 、底板上安装有放空阀，方便将水排净；
8 、 流量测量与调节： 进水 流量 计 1 只 ：量程 6 0~ 60 0L/h ；
9 、 防腐蚀 提升 磁力 水泵 1 台、 流量 ： 27 ～ 32 （ L/min) 、 扬程： 3 .1 ～ 4.3 （ m ） 功率 30 W ；
10 、 有机玻璃粉尘自动加料装置 1 套： 立 式加料；
11 、 气尘静态混合器 1 套：采用 箱 式静态混合器；
12 、 人工监测进出口 2 组、测压环 2 组、透明测压软管 1 批；
13 、 离心通风机 1 台： 电源电压： 220V 、 功率 1. 1 Kw 、转速 2900r/min ；
14 、 变频器 1 套：控制风机转矩调节风量大小；
15 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
16 、 ? 110 连接管路及控制球阀
17 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成
。
