实验装置JGTG-600-II 型 脉冲电晕放电等离子体净化实验装置
一、原理、用途及特点：
脉冲电源产生的高电压脉冲加在反应器电极上，在反应器电极之间产生强电场，在强电场作用下，部分烟气分子电离，电离出的电子在强电场的加速下获得能量，成为高能电子 (5 ～ 20eV) ，高能电子则可以激活、裂解、电离其他烟气分子，产生 OH 、 O 、 HO2 等多种活性粒子和自由基。在反应器里，烟气中的 SO2 、 NO 被活性粒子和自由基氧化为高阶氧化物 SO3 、 NO2 ，与烟气中的 H2O 相遇后形成 H2SO4 和 HNO3 ，而烟气中的 NH 3 生成 （ NH4 ） 2SO4/NH4NO3 的气溶胶，再由收尘器收集。脉冲电晕放电烟气脱硫脱硝反应器的电场本身同时具有除尘功能。 具有装置简单、运行成本低、有害污染物清除彻底、不产生二次污染等优点
二、技术参数
1 、环境温度： 5 ℃ ～ 40 ℃ 、
2 、烟气处理量约 5 ～ 15m3/h 、
3 、电压调节范围： 0 ～ 30KV 、
4 、频率调节范围： 5 ～ 20KHz 、
5 、中心频率： 10KHz 、
6 、电源功率： 500W 、
7 、刚玉管内径 ? 30mm 、
8 、放电间隙 5mm 、
9 、放电区长度： 300mm 、
10 、不锈钢心电极 ? 8mm 、
1 1 、整体外形尺寸约： 1600mm×400mm×1500mm
12 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 15 00W ；安全保护：具有接地保护、漏电保护、过流保护；
1 3 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1 、 脉冲电晕反应器 1 套； 含包括附件： 透明有机玻璃材质、壁厚 10 mm 、 高压脉冲电源 1 套；专用调压器 1 台 ， 、高压电源线 1 条、 刚玉管 1 套； 304 不锈钢心电极 1 套、
2 、取样监测口 2 个、系统静压测口 2 个、
3 、 气尘静态混合器 1 套：采用 箱 式静态混合器；
4 、 离心通风机 1 台： 电源电压： 220V 、 功率 1. 1 Kw 、转速 2 8 00r/min ；
5 、 变频器 1 套：控制风机转矩调节风量大小；
6 、 NH3 、 SO2 、 NO 气体与钢瓶 各 1 套（ 8L ）、 气体流量计 3 个、 不锈钢双表头气体减压阀 3 只、
7 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
8 、 ? 110 连接管路及控制球阀
9 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成

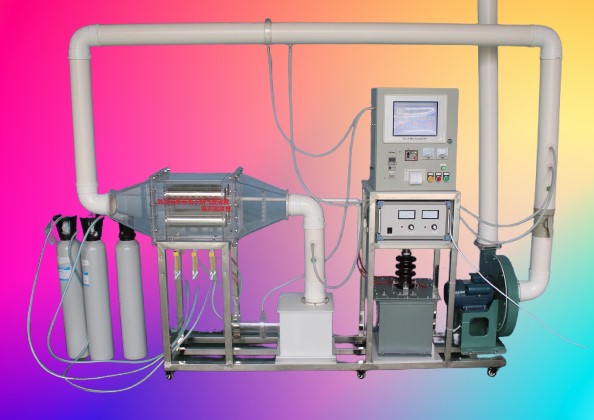

JGTG-600-II 脉冲电晕放电等离子 脱硫脱硝 净化实验装置
一 、原理、用途及特点：
脉冲电源产生的高电压脉冲加在反应器电极上，在反应器电极之间产生强电场，在强电场作用下，部分烟气分子电离，电离出的电子在强电场的加速下获得能量，成为高能电子 (5 ～ 20eV) ，高能电子则可以激活、裂解、电离其他烟气分子，产生 OH 、 O 、 HO2 等多种活性粒子和自由基。在反应器里，烟气中的 SO2 、 NO 被活性粒子和自由基氧化为高阶氧化物 SO3 、 NO2 ，与烟气中的 H2O 相遇后形成 H2SO4 和 HNO3 ，而烟气中的 NH 3 生成 （ NH4 ） 2SO4/NH4NO3 的气溶胶，再由收尘器收集。脉冲电晕放电烟气脱硫脱硝反应器的电场本身同时具有除尘功能。 具有装置简单、运行成本低、有害污染物清除彻底、不产生二次污染等优点
二、技术参数
1 、环境温度： 5 ℃ ～ 40 ℃ 、
2 、烟气处理量约 5 ～ 15m3/h 、
3 、电压调节范围： 0 ～ 30KV 、
4 、频率调节范围： 5 ～ 20KHz 、
5 、中心频率： 10KHz 、
6 、电源功率： 500W 、
7 、刚玉管内径 ? 30mm 、
8 、放电间隙 5mm 、
9 、放电区长度： 300mm 、
10 、不锈钢心电极 ? 8mm 、
1 1 、整体外形尺寸约： 1600mm×400mm×1500mm
12 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 15 00W ；安全保护：具有接地保护、漏电保护、过流保护；
1 3 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1 、 在线 进 、出 气体 浓度检测系统 各 1 套 （ 瑞士 进口 NH3 、 SO2 、 NO 传感器） 各 2 只 ： 4-20MA 输出、测量范围 0-2000PPM, 分辨率 1PPM 、测量范围 0-2000PPM, 分辨率 1PPM ；
2 、 在线风压、风量及风速检测系统 1 套：压力传感器 1 套： 316L 不锈钢壳体，远传显示，量程 0-10Kpa 、输出 4-20MA ；风量、风速测量精度： ±1% ；
3 、 风管内在线温度、湿度检测系统 1 套：远传显示、温度量程 -40-100 ℃ 、湿度量程 0-100RH% 、输出 4-20MA （ 4 线制）、供电 9-36VDC ；
4 、 采用 10.4 寸彩色液晶触摸屏 、微型打印机 1 套：热敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 点 /mm 和 384 点 / 行、有效打印宽带 48mm ；
5 、 计算机通讯接口 、 实时记录历史数据和实时曲线、数据处理软件：
6 、 脉冲电晕反应器 1 套； 含包括附件： 透明有机玻璃材质、壁厚 10 mm 、 高压脉冲电源 1 套；专用调压器 1 台 ， 、高压电源线 1 条、 刚玉管 1 套； 304 不锈钢心电极 1 套、
7 、取样监测口 2 个、系统静压测口 2 个、
8 、 气尘静态混合器 1 套：采用 箱 式静态混合器；
9 、 离心通风机 1 台： 电源电压： 220V 、 功率 1. 1 Kw 、转速 2 8 00r/min ；
10 、 变频器 1 套：控制风机转矩调节风量大小；
11 、 NH3 、 SO2 、 NO 气体与钢瓶 各 1 套（ 8L ）、 气体流量计 3 个、 不锈钢双表头气体减压阀 3 只、
12 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
13 、 ? 110 连接管路及控制球阀
14 、 不锈钢框架实验台（ 38mm×38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成
。
