粉尘粒径分布测定实验装置

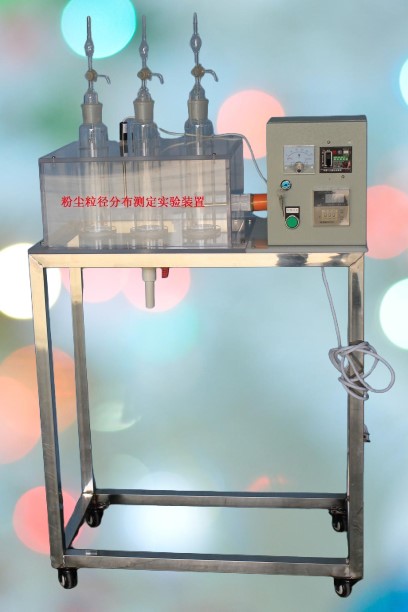

JGTG-523-I 粉尘粒径分布测定实验装置
一、原理、用途及特点：
除尘系统所处理的粉尘均具有一定的粒度分布。粉尘的分散度不同，对人体健康危害的影响程度和适用的除尘机理就不同。对粉尘的粒径分布进行测定可以为除尘器的设计、选用及除尘机理的研究提供基本的数据。粉尘粒径分布的测定方法包括有巴柯离心分级测定法，液体重力沉降法（移液管法）和惯性冲击法等。本装置系统为液体重力沉降法（移液管法）。
液体重力沉降法是根据不同大小的粒子在重力作用下，在液体中的沉降速度各不相同这一原理而得到的。粒子在液体（或气体）介质中作等速自然沉降时所具有的速度，称为沉降速度，其大小可以用斯托克斯公式表示。
二、主要参数：
1 、 可在 2~40μm 自由选择分为 6 段，
2 、 全部共 8 级。
3 、 装置外形尺寸： 8 00× 4 00×1 5 00mm
4 、 电源 220V 功率 8 00W 、
5 、根据粉体种类不同，所用的分散液也不同，推荐实验的粉体采用滑石粉。分散液为六偏磷酸钠水溶液，浓度为 0.003mol/L 。
三、主要配置：
1 、 沉降瓶 3 只；
2 、 移液管 3 只；
3 、 带三通活塞的 10mL 容器 3 只；
4 、 称量瓶 5 只；
5 、 注射器 2 只；
6 、 乳胶皮管 3 根。
7 、 透明有机玻璃制作恒温水浴 1 套、
8 、 加热管 1 只、功率 8 00W 、
9 、 数字温度控制仪 1 台、
10 、 温度控制系统 1 套、
11 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
1 0 、 不锈钢框架实验台（ 3 0 mm × 3 0 mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
四、软件组成 :
公司提供与本装置的实物配套使用 3D 交互式动态仿真软件 1 套、 ( 虚拟实训系统 ) 。
⑴ 、 3D 软件界面并有工具栏项目内容： ⑵ 、 3D 仿真演示软件与设备使用内容完全一致； ⑶ 、 3D 仿真软件屏幕大小尺寸可以编程； ⑷ 、整套软件与设备实验过程流程动画 ；⑸、 带视频讲解功能 。
。
