数据采集SO2吸收实验装置

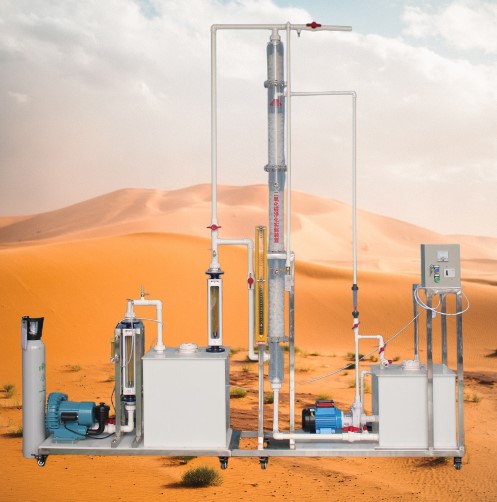

JGTG-573-II 数据采集 SO 2 吸收实验装置

一、实验装置的工作原理：

含有 SO 2 的气体可通过吸收净化。由于 SO 2 在水中溶解度不高，常采用化学吸收方法。本系统采用填料吸收塔，用 5% 的 NaOH 或 Na 2 CO 3 溶液吸收 SO 2 。通过测定填料吸收塔进出口气体中 SO 2 的含量，即可近似计算出吸收塔的平均净化效率，进而了解吸收效果。通过测出填料塔进出口气体的全压，即可计算出填料塔的压降；通过对比清水吸收和碱液吸收 SO 2 ，可实验测出体积吸收系数并认识到物理吸收和化学吸收的差异。

二、主要技术参数及指标：

1 、环境温度： 5 ℃ ～ 40 ℃ ；

2 、动力装置布置为正压式；

3 、填料塔约 ? 100mm×2000mm ；

4 、 SO 2 进气浓度： 0.01~0.5% ；

5 、空塔气速： 0.5~1.2m/s ；

6 、压力损失： 500Pa/m ；

7 、液气比： 1~10L/m 3 ；

8 、喷淋密度： 6~8m 3 /(m 2 ·h) ；

9 、雾沫夹带：小于 7% ；

10 、处理气量约： 2.5~25m 3 /h ；

11 、吸收效率约： 80% ；

12 、填料： Φ25mm 空心多面球；

13 、 PE 塑料气体混合缓冲灌： 600mm×500mm600mm ；

1 4 、整体外形尺寸： 1900mm×500mm×2200mm 。

15 、工作电源： AC 22 0V±10% 、 50Hz ，单相三线制，功率 5 00W ；安全保护：具有接地保护、漏电保护、过流保护；
16 、电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；

三、主要配置：

1 、在线进、出气体浓度检测系统各 1 套（瑞士进口 SO2 传感器） 2 只： 4-20MA 输出、测量范围 0-2000PPM, 分辨率 1PPM 、测量范围 0-2000PPM, 分辨率 1PPM ；
2 、在线风压、风量及风速检测系统 1 套：压力传感器 1 套： 316L 不锈钢壳体，远传显示，量程 0-10Kpa 、输出 4-20MA ；风量、风速测量精度： ±1% ；
3 、风管内在线温度、湿度检测系统 1 套：远传显示、温度量程 -40-100 ℃ 、湿度量程 0-100RH% 、输出 4-20MA （ 4 线制）、供电 9-36VDC ；
4 、采用 10.4 寸彩色液晶触摸屏、微型打印机 1 套：热敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 点 /mm 和 384 点 / 行、有效打印宽带 48mm ；
5 、计算机通讯接口、实时记录历史数据和实时曲线、数据处理软件：

6 、二段填料塔 1 套：透明有机玻璃材质、厚度 6 mm 、含除雾器、空心多面球填料若干
7 、 SO2 气体与钢瓶 1 套（ 10 升）、气体流量计 1 个、不锈钢双表头气体减压阀 1 只、
8 、 . 贮液箱 1 只：白色 PP 板、厚度 10mm ，

9 、耐酸耐碱水泵 1 台、流量： 0.5 m3/h 、扬程： 5 （ m ）功率 750 W ；含液体喷淋分配装置 1 套；

10 、流量测量与调节：液体流量计 1 只、（ LZS- 1 5 、量程 : 100 ～ 100 0L/ h ）、

11 、气体混合罐 1 套；白色 PP 板、厚度 10mm ，
12 、风机 1 台： ( 电压： 220V 、功率 0 . 75 Kw 、转速 2 2 00r/min ) 、
13 、电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌）、带灯自锁按钮开关、
1 4 、 ? 32 连接管路及控制球阀
1 5 、不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。

JGTG-573-I SO 2 吸收实验装置

一、实验装置的工作原理：

含有 SO 2 的气体可通过吸收净化。由于 SO 2 在水中溶解度不高，常采用化学吸收方法。本系统采用填料吸收塔，用 5% 的 NaOH 或 Na 2 CO 3 溶液吸收 SO 2 。

通过测定填料吸收塔进出口气体中 SO 2 的含量，即可近似计算出吸收塔的平均净化效率，进而了解吸收效果。通过测出填料塔进出口气体的全压，即可计算出填料塔的压降；通过对比清水吸收和碱液吸收 SO 2 ，可实验测出体积吸收系数并认识到物理吸收和化学吸收的差异。
