栅隔板式气体净化器实验装置

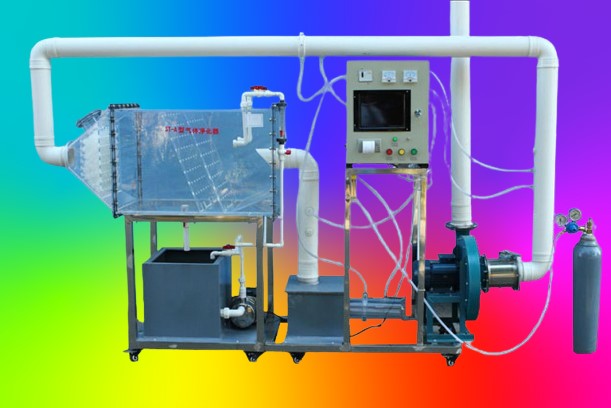

JGTG-571-I-ST-A 型栅隔板式气体净化器实验装置设备
一、原理、用途及特点：
被净化的气体通过一股顺喷的吸收液，迫使气体通过一个过滤净化单元。吸收液喷出后，在栅格板的板面上形成一水帘液膜，然后在空气动力作用下，通过栅格板的狭缝。此时由于气速的突然升高，被引射入两块板之间的隔层，使气液在隔层内产生剧烈的搅动。这样被污染的气体分子从气相扩散到液相，使其得到良好的传质效果。
二、技术指标及参数：
1 、气体流量 =100-300m 3 /h
2 、气体净化器 尺寸：长 8 00mm 宽 500mm 高 5 00mm
3 、 长 1600mm 宽 500mm 高 1 5 00mm
4 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 15 00W ；安全保护：具有接地保护、漏电保护、过流保护；
5 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1 、 栅格板 1 套：透明有机玻璃材质、厚度 10 mm 、 含 除雾器 、 布液装置、
2 、 U 形压力计 1 个、人工监测进出口 2 组、测压环 2 组，透明测压软管 1 批；
3 、 SO2 气体与钢瓶 1 套（ 10 升）、气体流量计 1 个、 不锈钢双表头气体减压阀 1 只、
4 、 . 贮液箱 1 只：白色 PP 板、厚度 10mm ， 含 加药口 1 套；
5 、 耐酸耐碱水泵 1 台、 流量 ： 1 m3/h 、 扬程： 15 （ m ） 功率 750 W ； 含 液体喷淋分配装置 1 套；
6 、流量测量与调节： 液体 流量计 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、
7 、 气尘静态混合器 1 套：采用 箱 式静态混合器；
8 、 离心通风机 1 台： ( 电压： 220V 、 功率 1. 1 Kw 、转速 2 8 00r/min ) 、
9 、 变频器 1 套：控制风机转矩调节风量大小；
10 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
1 1 、 110 连接管路及控制球阀
1 2 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成。
JGTG-571-II 数据采集 ST-A 型气体净化器
一、原理、用途及特点：
被净化的气体通过一股顺喷的吸收液，迫使气体通过一个过滤净化单元。吸收液喷出后，在栅格板的板面上形成一水帘液膜，然后在空气动力作用下，通过栅格板的狭缝。此时由于气速的突然升高，被引射入两块板之间的隔层，使气液在隔层内产生剧烈的搅动。这样被污染的气体分子从气相扩散到液相，使其得到良好的传质效果。
二、技术指标及参数：
1 、气体流量 =100-300m 3 /h
2 、气体净化器 尺寸：长 8 00mm 宽 500mm 高 5 00mm
3 、 长 1600mm 宽 500mm 高 1 5 00mm
4 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 15 00W ；安全保护：具有接地保护、漏电保护、过流保护；
5 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、 主要配置：
1 、 在线 进 、出 气体 浓度检测系统 各 1 套 （ 瑞士 进口 SO2 传感器） 2 只 ： 4-20MA 输出、测量范围 0-2000PPM, 分辨率 1PPM 、测量范围 0-2000PPM, 分辨率 1PPM ；
2 、 在线风压、风量及风速检测系统 1 套：压力传感器 1 套： 316L 不锈钢壳体，远传显示，量程 0-10Kpa 、输出 4-20MA ；风量、风速测量精度： ±1% ；
3 、 风管内在线温度、湿度检测系统 1 套：远传显示、温度量程 -40-100 ℃ 、湿度量程 0-100RH% 、输出 4-20MA （ 4 线制）、供电 9-36VDC ；
4 、 采用 10.4 寸彩色液晶触摸屏 、微型打印机 1 套：热敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 点 /mm 和 384 点 / 行、有效打印宽带 48mm ；
5 、 计算机通讯接口 、 实时记录历史数据和实时曲线、数据处理软件：
6 、 栅格板 1 套：透明有机玻璃材质、厚度 10 mm 、 含 除雾器 、 布液装置、
7 、 人工监测进出口 2 组、测压环 2 组，透明测压软管 1 批；
8 、 SO2 气体与钢瓶 1 套（ 10 升）、气体流量计 1 个、 不锈钢双表头气体减压阀 1 只、
9 、 . 贮液箱 1 只：白色 PP 板、厚度 10mm ， 含 加药口 1 套；
10 、 耐酸耐碱水泵 1 台、 流量 ： 1 m3/h 、 扬程： 15 （ m ） 功率 750 W ； 含 液体喷淋分配装置 1 套；
11 、流量测量与调节： 液体 流量计 1 只、 （ LZS- 2 5 、 量程 : 160 ～ 160 0L/ h ） 、
12 、 气尘静态混合器 1 套：采用 箱 式静态混合器；
13 、 离心通风机 1 台： ( 电压： 220V 、 功率 1. 1 Kw 、转速 2 8 00r/min ) 、、
14 、 变频器 1 套：控制风机转矩调节风量大小；
15 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
1 6 、 110 连接管路及控制球阀
1 7 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成
。
