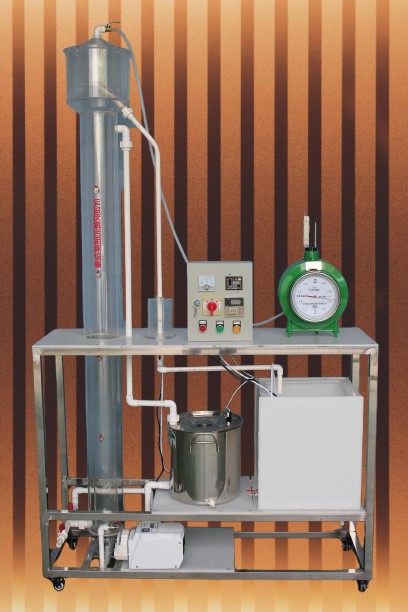

UASB 渗漏液厌氧反应实验台设备 JGTG-404 型 UASB 渗漏液厌氧反应实验装置

一、实验目的：

渗漏液 厌氧生物处理技术不仅用于有机污泥、高浓度有机废水，而且还能够处理低浓度污水，与好氧生物处理技术相比较，厌氧生物处理具有有机物负荷高、污泥产量低、能耗低等一系列明显的优点。升流式厌氧污泥床 (UASB) 是厌氧生物处理的一种主要构筑物，它集厌氧生物反应与沉淀分离于一体，有机负荷和去除效率高，不需要搅拌设备。本模型是升流式厌氧污泥床的教学实验设备。通过本实验希望达到以下目的：

1 、了解 UASB 渗漏液厌氧 的内部构造；

2 、掌握 UASB 渗漏液厌氧 的启动方法，污泥的形成机理；

3 、就某种污水进行动态试验，以确定工艺参数和处理水的水质。

二、 技术指标及参数 ：

1 、环境温度： 5 ℃ ～ 40 ℃

2 、处理水量： 2 ～ 5 L/h

3 、设计进、出水水质范围：

进水 BOD 5 10 00 ～ 20 00mg/L 出水 50 ～ 1 0 0 mg/L

进水 COD 20 00 ～ 4 000mg/L 出水 1 5 0 ～ 3 00 mg/L

进水 SS 100 ～ 300mg/L 出水 2 0 ～ 50 mg/L

进水 pH 6 ～ 9 出水 6 ～ 9

4 、圆柱体直径为 Φ150mm×2000mm 。

5 、装置外形尺寸： 13 00mm ×45 0mm × 2300mm

6 、电源 220V 单相三线制 功率 8 00W 、

三、主要配置：

1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 8 mm ， 30 0 × 3 00 × 4 00mm 、底板上安装有放空阀，方便将水排净；

2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 8 mm ， 20 0 × 30 0 × 40 0mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 2 5W 、转速 12 0rpm ）、 （含调速器 1 只）

4 、 UASB 厌氧反应器装置 1 套， 带夹套保温、 铜制 取样口 5 只、 透明有机玻璃材质、壁厚 7 mm ， ? 15 0 × 200 0mm 、 上部为三相分离器 1 组，其上有进水阀、排泥阀、出水阀、气阀等。 附件包括： 不锈钢加热恒温水浴 1 套、加热恒温水套 1 套〈一般保持 35 － 45 度〉、循环恒流水泵 1 台（最高扬程 10m 、额定流量 12L/min 、功率 90W ）、温度控制系统 1 套（控温精度： ±1 ℃ ）、 PT100 温度传感器 1 只 ；

5 、进水计量蠕动 泵 1 台、 流量范围： 0.008-460mL/min 、

6 、 沼气 流量计 1 台

7 、 可编程 自动控制 器 1 套、

8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，

9 、 配套 UPVC 连接管道和阀门 （中财品牌） 。

10 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成

。
