光催化法去除空气污染物净化处理实验装置
JGTG-591-I 光催化法去除空气污染物 净化 处理实验装置
一、原理，特点：
光催化剂（当前以为 TiO2 使用最广泛）具有区别于金属或绝缘物质的特别的能带结构 , 即在价带和导带之间存在一个禁带，当光子能量高于光催化剂吸收阈值的光照射光催化剂时 , 光催化剂的价带电子发生带间跃迁 , 即从价带跃迁到导带 , 从而产生光致电子 (e-) 和空穴 (h+) 。此时吸附在光催化剂（通产为纳米颗粒态）表面的溶解氧俘获电子形成活性氧离子 , 而空穴将吸附在催化剂表面的氢氧根离子和水氧化成羟基自由基。而活性氧离子和羟基自由基具有很强的氧化性 , 能将绝大多数的有机物氧化破坏 , 甚至也能分解一些无机物，从而使催化剂表面附近的污染物降解。
气 - 固多相光催化反应过程可表示为（ 1 ）光致电子和空穴的产生；（ 2 ） O 2 、 H 2 O 和有机物在催化剂表面的吸附；（ 3 ）氧化剂的生成；（ 4 ）有机物的催化分解等步骤。光催化转化的必要条件是光催化剂和一定能级的光照。本实验系统主要用于演示光催化转化试验过程。
二、主要技术参数及指标：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、设备处理能力 1~5m 3 /h
3 、反应器尺寸 350×350× 12 00mm
4 、实验装置尺寸：长 × 宽 × 高＝ 1500×500×1 9 00mm
5 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 ： 7 00W ；安全保护：具有接地保护、漏电保护、过流保护；
6 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1 、光催化反应器 1 套、 透明有机玻璃材质、厚度 10 mm 、 规格 ; 350mm×350mm× 12 00mm
2 、光催化反应柱 4 套、 透明有机玻璃材质、厚度 6 mm 、 规格 ; ? 10 0mm 、 H=1000mm ，
3 、气体混合器 1 套、 透明有机玻璃材质、厚度 10 mm 、 规格 ; 30 0mm× 2 50mm× 25 0mm
4 、活性炭吸附罐 1 套、 有机玻璃材质、厚度 5 mm 、 规格 ; ? 15 0mm 、 H= 25 0mm ， 含 活性炭 填料
5 、石英管 4 只、紫外灯 4 只、纳米材料 1 桶、
6 、抽风机 1 台、 ( 电压： 220V 、 功率 0 . 20 Kw 、转速 2 8 00r/min )
7 、气体流量计 1 只、 LZ B - 3 、 量程 : 30 ～ 300 L/ h ）
8 、 气体流量计 1 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）
9 、气体与钢瓶 1 套（ 8L ）、 气体流量计 1 个、 不锈钢双表头气体减压阀 1 只、
10 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
11 、 25 / ? 110 连接管路及控制球阀
12 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成 。

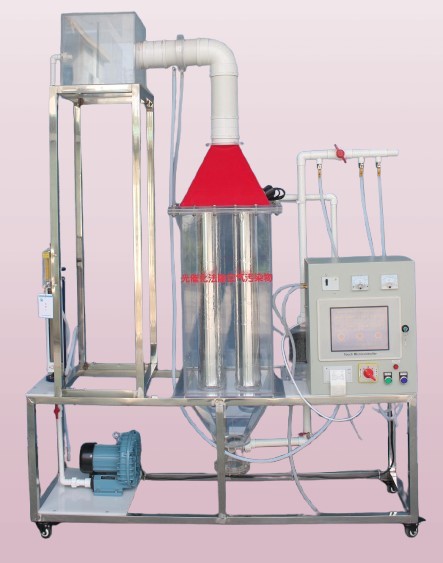

JGTG-591-II 数据采集 光催化法去除空气污染物 净化 装置
一、原理，特点：
光催化剂（当前以为 TiO2 使用最广泛）具有区别于金属或绝缘物质的特别的能带结构 , 即在价带和导带之间存在一个禁带，当光子能量高于光催化剂吸收阈值的光照射光催化剂时 , 光催化剂的价带电子发生带间跃迁 , 即从价带跃迁到导带 , 从而产生光致电子 (e-) 和空穴 (h+) 。此时吸附在光催化剂（通产为纳米颗粒态）表面的溶解氧俘获电子形成活性氧离子 , 而空穴将吸附在催化剂表面的氢氧根离子和水氧化成羟基自由基。而活性氧离子和羟基自由基具有很强的氧化性 , 能将绝大多数的有机物氧化破坏 , 甚至也能分解一些无机物，从而使催化剂表面附近的污染物降解。气 - 固多相光催化反应过程可表示为（ 1 ）光致电子和空穴的产生；（ 2 ） O 2 、 H 2 O 和有机物在催化剂表面的吸附；（ 3 ）氧化剂的生成；（ 4 ）有机物的催化分解等步骤。光催化转化的必要条件是光催化剂和一定能级的光照。本实验系统主要用于演示光催化转化试验过程。
二、主要技术参数及指标：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、设备处理能力 1~5m 3 /h
3 、反应器尺寸 350×350×800mm
4 、实验装置尺寸：长 × 宽 × 高＝ 1500×500×1 9 00mm
5 、 工作电源： AC 22 0V±10% 、 50Hz ， 单 相 三 线制，功率 ： 7 00W ；安全保护：具有接地保护、漏电保护、过流保护；
6 、 电源线路及控制线的安装：须使用环保阻燃电气配线槽，规范整理符合国家标准，具有绝缘等特点，布线整齐，安装可靠，便于查找、维修和调换线路；
三、主要配置：
1 、 在线 进 、出 VOCs 气体 浓度检测系统 各 1 套 （ VOCs 传感器） 2 只 ： 4-20MA 输出、测量范围 0- 2 000PPM, 分辨率 1PPM 、测量范围 0- 2 000PPM, 分辨率 1PPM ；
2 、 在线风压、风量及风速检测系统 1 套：压力传感器 1 套： 316L 不锈钢壳体，远传显示，量程 0-10Kpa 、输出 4-20MA ；风量、风速测量精度： ±1% ；
3 、 风管内在线温度、湿度检测系统 1 套：远传显示、温度量程 -40-100 ℃ 、湿度量程 0-100RH% 、输出 4-20MA （ 4 线制）、供电 9-36VDC ；
4 、 采用 10.4 寸彩色液晶触摸屏 、微型打印机 1 套：热敏打印、打印速度 50mm/s （ MAX ）、分辨率 8 点 /mm 和 384 点 / 行、有效打印宽带 48mm ；
5 、 计算机通讯接口 、 实时记录历史数据和实时曲线、数据处理软件：
6 、光催化反应器 1 套、 透明有机玻璃材质、厚度 10 mm 、 规格 ; 350mm×350mm× 12 00mm
7 、光催化反应柱 4 套、 透明有机玻璃材质、厚度 6 mm 、 规格 ; ? 10 0mm 、 H=1000mm ，
8 、气体混合器 1 套、 透明有机玻璃材质、厚度 10 mm 、 规格 ; 30 0mm× 2 50mm× 25 0mm
9 、活性炭吸附罐 1 套、 有机玻璃材质、厚度 5 mm 、 规格 ; ? 15 0mm 、 H= 25 0mm ， 含 活性炭 填料
10 、石英管 4 只、紫外灯 4 只、纳米材料、
11 、抽风机 1 台、 ( 电压： 220V 、 功率 0 . 20 Kw 、转速 2 8 00r/min )
12 、气体流量计 1 只、 LZ B - 3 、 量程 : 30 ～ 300 L/ h ）
13 、 气体流量计 1 只、 （ LZ B - 15 、 量程 : 0 . 4 ～ 4m3/h ）
14 、气体与钢瓶 1 套（ 8L ）、 气体流量计 1 个、 不锈钢双表头气体减压阀 1 只、
15 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、带灯自锁按钮开关、
16 、 25 / 110 连接管路及控制球阀
17 、 不锈钢框架实验台（ 38mm × 38mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）等组成 。
。
