机电技术技能实训考核装置
一、产品概述

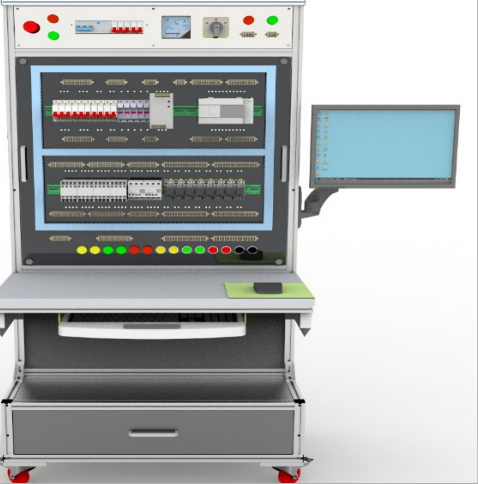

JG -JNT02 型 机电技术技能实训考核装置 由电源控制屏、电机控制单元模块、家用配电单元模块、 PLC 单元模块、三相异步电动机、计算机（可选）、常用电工工具等构成，适用于以下专业相关技能模块的实训及考核：
序号 |
专业 |
技能模块 |
1 |
机械制造类专业 |
电动机控制及常用线路安装 |
2 |
设备维修类专业 |
电动机控制及常用线路安装 |
3 |
机电技术类专业 |
照明电路及电气控制线路的安装、调试与测量 PLC 控制线路的安装与调试 |
4 |
自动控制类专业 |
PLC 控制线路的安装与调试 三相电动机电气控制线路的安装与调试 |
5 |
电气技术类专业 |
电工基本操作 电动机控制线路的安装与调试 PLC 控制线路的安装与调试 |
6 |
电子技术类专业 |
电工基本操作 电动机控制电路的安装、调试与测量 |
二、产品特点
1 、装置采用模块式结构，可根据不同的考试项目，选择不同的功能模块，扩展能力强，使用方便。
2 、装置各功能模块电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。
3 、可远程控制考核装置的电源 , 即可以统一控制所有装置电源，又可单独控制某几台装置的电源。
4 、可远程监控考核装置的电压、电流等实时数据，方便对设备的使用及维护。
5 、装置具有电源实时保护及故障报警功能，当电压源或电流源的输出超出允许范围时，立即切断控制电源。
6 、装置具有 PLC 程序自动评测功能，可实现对 PLC 输入输出点状态的检测、定时器的检测等，确保学生程序的工作过程与题目要求一致，从而实现 PLC 程序的自动评测，提高实训及考评效率，减轻老师的工作量。
三、技术参数
1 、设备外形尺寸： 830mm*720mm*1800mm
2 、供电电源
（ 1 ）三相五线交流电源， AC380V ， 50 Hz
（ 2 ）三相电源总开关带漏电保护，Ｉ△ n ≤30mA ，时间≤ 0.1s
（ 3 ）具有急停按钮、电源指示灯和供电指示灯
（ 4 ）具有电源电压指示
3 、电源输出
（ 1 ）三相电源输出： 1 路，带自动空气开关
（ 2 ）单相电源输出： 1 路，带自动空气开关
4 、负荷容量：≤ 1kVA 5 、
5 、工作环境：温度 -10℃ ～＋ 40℃ ，相对湿度 <85% （ 25℃ ），海拔 <4000m
四、主要设备
1 、电源控制屏
（ 1 ）电源采用三相五线交流电源，带漏电保护；
（ 2 ）具有急停按钮、电源指示灯和供电指示灯，具有电源电压指示；
（ 3 ）三相电源输出： 1 路，带自动空气开关；
（ 4 ）单相电源输出： 1 路，带自动空气开关；
2 、电机控制单元模块
（ 1 ）模块采用可拆卸式挂板结构，包含熔断器、低压断路器、交流接触器、按钮开关、热继电器等电气元件，所有电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。
（ 2 ）挂板内部具有自动智能巡线系统，可自动检测外部接线的正确性。
（ 3 ）单元模块配置清单
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
熔断器 |
RT18 座，熔芯 10A |
只 |
3 |
2 |
熔断器 |
RT18 座，熔芯 5A |
只 |
2 |
3 |
低压断路器 |
DZ47s ， 3P ， D10 |
只 |
1 |
4 |
低压断路器 |
DZ47s ， 2P ， C6 |
只 |
1 |
5 |
热继电器 |
JRS1DSP-25 带安装基座 |
只 |
2 |
6 |
交流接触器 |
CJX2s-0910 ，带 F4-22 辅助触头 |
只 |
3 |
7 |
时间继电器 |
ST3P A-B |
只 |
1 |
8 |
珐琅电阻 |
100 欧姆， 30W |
只 |
3 |
9 |
按钮开关 |
Φ 22mm 自复位按钮开关 |
只 |
5 |
10 |
指示灯 |
Φ 22mm |
只 |
6 |
11 |
变压器 |
BK-100 ，输入 380V ，输出 36V |
个 |
1 |
12 |
直流调速电源 |
WK-422 |
个 |
1 |
13 |
整流桥 |
KBPC1010 |
只 |
1 |
14 |
中间继电器 |
CDZ9L-54P |
只 |
2 |
3 、家用配电单元模块
（ 1 ）模块采用可拆卸式挂板结构，包含电能表、空气开关、低压断路器、灯泡、 E27 螺口灯具、电子镇流器、荧光灯管、开关、插座等电气元件，所有电气元件的引线全部转接到安全插孔上，能有效的保护元器件不会因为反复接线而损坏。
（ 2 ）挂板内部具有自动智能巡线系统，可自动检测外部接线的正确性。
（ 3 ）单元模块配置清单
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
电子式单相电能表 |
DDSU6606 |
只 |
1 |
2 |
漏保断路器 |
DZ47sLE C40 |
只 |
1 |
3 |
低压断路器 |
DZ47s ， 1P ， C10 |
只 |
2 |
4 |
低压断路器 |
DZ47s ， 2P ， C16 |
只 |
2 |
5 |
白炽灯 |
25W |
只 |
2 |
6 |
白炽灯灯座 |
86 型明装 E27 螺口 |
只 |
2 |
7 |
电子镇流器 |
飞利浦 EBC-118 |
个 |
1 |
8 |
荧光灯管 |
T8 灯长 33CM 10W 灯座（火车灯脚） |
套 |
1 |
9 |
触摸延时开关 |
86 型含明装底座 |
只 |
1 |
10 |
声光控延时开关 |
86 型含明装底座 |
只 |
1 |
11 |
人体智能感应开关 |
86 型含明装底座 |
只 |
1 |
12 |
调光开关 |
86 型含明装底座 |
只 |
1 |
13 |
单联单控开关 |
86 型含明装底座 |
只 |
2 |
14 |
单联双控开关 |
86 型含明装底座 |
只 |
2 |
15 |
单联多控开关 |
86 型含明装底座 |
只 |
2 |
16 |
插座 |
86 型， 10A 含明装底座 |
只 |
2 |
17 |
插座 |
86 型， 16A 含明装底座 |
只 |
2 |
、 PLC 单元模块
（ 1 ）模块采用可拆卸式挂板结构，包含 PLC 、变频器、熔断器、低压断路器、交流接触器、按钮开关、指示灯、热继电器等电气元件，所有电气元件的引线全部转接到接线端子上，即贴近实际，又能有效的保护元器件不会因为反复接线而损坏。
（ 2 ）挂板内部具有自动智能巡线系统，可自动检测外部接线的正确性。
（ 3 ）单元模块配置清单
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
PLC |
FX3U-32MR-ES-A |
台 |
1 |
2 |
变频器 |
三菱 FR-E740-0.4K-CHT |
台 |
1 |
3 |
熔断器 |
RT18 座，熔芯 10A |
只 |
3 |
4 |
熔断器 |
RT18 座，熔芯 5A |
只 |
2 |
5 |
低压断路器 |
DZ47s ， 3P ， D10 |
只 |
1 |
6 |
低压断路器 |
DZ47s ， 2P ， C6 |
只 |
1 |
7 |
热继电器 |
JRS1DSP-25 带安装基座 |
只 |
1 |
8 |
交流接触器 |
CJX2s-0910 ，线圈 AC220V ， |
只 |
3 |
9 |
辅助触头 |
F4-11 |
只 |
3 |
10 |
中间继电器 |
CDZ9L-52P 线圈 DC24V |
只 |
3 |
11 |
按钮开关 |
Φ 22mm 自复位按钮开关 |
只 |
4 |
12 |
指示灯 |
Φ 22mm DC24V |
只 |
6 |
13 |
可插拔式模拟负载模块 |
包含交通灯、自动运料装车、八段数码管显示、水塔水位自动控制、天塔之光、装配流水线 |
套 |
1 |
14 |
24V 开关电源 |
EDR-120-24 |
只 |
1 |
5 、触摸屏 : 昆仑通态 TPC7032Kt ， 7 寸彩色触摸屏。
6 、网孔板 : 网孔板采用可拆卸式挂板结构，尺寸 610*740mm ，网孔分布合理、均匀，孔径统一，方便器件的安装及走线。
7 、三相异步电动机 : 功率 180W 2 台
8 、直流电机 : 他励直流电动机 90SZ52 A1 ， 80W ， 220V ， 0.55A ， 1500RPM ；
9 、常用工具、量具
序号 |
名称 |
规格型号 |
单位 |
数量 |
1 |
工具箱 |
约克 |
只 |
1 |
2 |
数字式万用表 |
优利德， UT39A+ ，三位半数显万用表 |
台 |
1 |
3 |
指针式万用表 |
MF47 型 |
台 |
1 |
4 |
兆欧表 |
ZC25-3,500V |
台 |
1 |
5 |
钳形电流表 |
DM6266 型 |
台 |
1 |
6 |
电烙铁（含烙铁架） |
35W |
只 |
1 |
7 |
钢丝钳 |
6 吋 |
把 |
1 |
8 |
剥线钳 |
7 吋 |
把 |
1 |
9 |
斜口钳 |
6 吋 |
把 |
1 |
10 |
尖嘴钳 |
6 吋 |
把 |
1 |
11 |
压线钳 |
|
把 |
1 |
12 |
测电笔 |
|
把 |
1 |
13 |
电工刀 |
|
把 |
1 |
14 |
镊子 |
|
把 |
1 |
15 |
剪刀 |
|
把 |
1 |
16 |
小一字螺丝刀 |
3*75 |
把 |
1 |
17 |
大一字螺丝刀 |
6*100 |
把 |
1 |
18 |
小十字螺丝刀 |
3*75 |
把 |
1 |
19 |
大十字螺丝刀 |
6*100 |
把 |
1 |
六、实训考核项目
（一）电动机控制线路的安装与调试
1 、三相异步电动机单向运转控制电路的安装与调试
2 、三相异步电动机起保停控制电路安的安装与调试
3 、三相异步电动机点动与自锁控制电路的安装与调试
4 、三相异步电动机单按钮控制起停电路的安装与调试
5 、接触器互锁的三相异步电动机正反转控制电路的安装与调试
6 、按钮联锁控制的三相异步电动机正反转控制电路的安装与调试
7 、接触器按钮双重互锁的三相异步电动机正反转控制电路的安装与调试
8 、三相异步电动机 Y-△ 降压起动控制电路的安装与调试
9 、三相异步电动机多地控制电路的安装与调试
10 、三相异步电动机顺序控制电路的安装与调试
11 、三相异步电动机反接制动控制电路的安装与调试
12 、三相异步电动机能耗制动控制电路的安装与调试
13 、直流电机调速电路的安装与调试
（二）照明电路的安装与调试
1 、白炽灯照明电路的安装与调试
2 、日光灯照明电路的安装与调试
3 、触摸延时开关控制白炽灯电路的安装与调试
4 、声光控延时开关控制白炽灯电路的安装与调试
5 、人体感应开关控制白炽灯电路的安装与调试
6 、调光开关控制白炽灯电路的安装与调试
7 、一只单开单控开关控制一盏灯并另外连一只插座电路的安装与调试
8 、两只单开单控开关控制两盏灯电路的安装与调试
9 、两只单开双控开关在两地控制一盏灯电路的安装与调试
10 、多地控制一盏灯电路的安装与调试
11 、单相电能表的安装与调试
（三） PLC 控制线路的安装与调试
1 、利用 PLC 实现三相异步电动机两地起保停的控制
2 、利用 PLC 实现三相异步电动机 Y-△ 降压起动控制
3 、利用 PLC 实现三相异步电动机正反转控制
4 、利用 PLC 实现三相异步电动机点动和自锁运行控制
5 、利用 PLC 实现三相异步电动机单按钮起停控制
6 、利用 PLC 实现交通灯的控制
7 、利用 PLC 实现带式输送机的控制
8 、利用 PLC 实现抢答器控制
9 、利用 PLC 实现水塔水位自动控制
10 、利用 PLC 实现天塔之光控制
11 、利用 PLC 实现装配流水线控制
12 、利用 PLC 与变频器实现三相异步电动机三速运行控制
13 、利用触摸屏、 PLC 与变频器实现三相异步电动机的控制。 。
