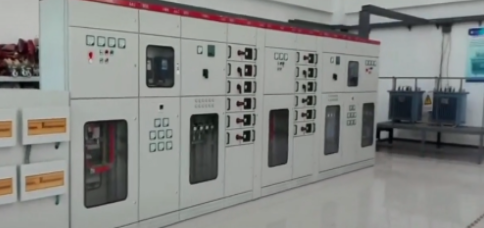

JG-GC11 高压供配电技术成套实训设备
（ 1 ）主要技术参数要求
① 、额定绝缘电压：直流 660V
② 、额定工作电压：交流 380V
③ 、辅助电路额定工作电压：交流 380V 、 220V
④ 、母线额定电流： 100A
⑤ 、分支母线额定电流： 10~16A ；
⑥ 、柜体尺寸：柜高： 2000mm ，柜宽： 600mm （ 800 mm ），柜深： 800mm
（ 2 ）结构特征要求
① 、柜体由薄钢板冲压成形，采用标准化设计，结构零 - 件通用性强，机械强度高。
② 、柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
③ 、柜体结构零件的表面保护层烤漆色泽美观质量可靠。
④ 、机械联锁： GCK 柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
⑤ 、受电开关、联络开关（多回路供电时）及 GCK 柜的抽屉都具有两个位置：接通位置及断开位置。
供配电技术成套实训设备含多种 GCK 低压电气控制柜组成多种配电线路， 0.4 KV 电压等级的配电柜。改变了屏式演试模式，贴近工程现场。
（ 3 ）设备的功能特点和实训项目要求
Ａ、功能特点要求
柜体安装方式为整体安装方式。进出线方式为上（下）进出线。
低压柜采用分段式母线连接方式，与下引母线和引出排进行软连接，学生可以完成隔离开关、断路器、接触器、电流互感器、仪表、补偿电容、其他控制电器、母线的拆装与连接和操作。
Ｂ、配置要求：
序号 |
设备名称 |
规格 / 型号 |
数量 |
用途 |
功能要求 |
主要性能及技术指标 |
1 |
高压模拟开关柜 |
GCK |
1 |
高压进线电源控制 |
1 、带有上、下高压隔离开关 |
电流互感器： 电压互感器： 真空断路器： 高压隔离开关： 过流继电器： 中间继电器： 信号继电器： 电压表（指针式）： 4L6-V |
2 |
高压模拟计量柜 |
|
1 |
高压计量 |
1 、可以进行各相电压转换操作 |
1 、电流互感器： 4 、有功功率显示： 4L6-KW 5 、电压表（指针式）： 4L6-V |
3 |
计量柜 |
GCK |
1 |
电能 |
有功功率显示 无功功率显示 有功电能计量 无功电能计量 综合显示仪表 电压显示 电流显示 前后开有必要的观察窗 |
电流互感器： BH-0.66 三相四线有功电度表： DTS196 三相四线无功电度表： DXS196 有功功率显示： 6L2-KW 无功功率显示： 6L2-VAR 电压表（指针式）： 6L2-V 电流表（指针式）： 6L2-A 综合显示仪表（数显式）： PY194E-2S4 |
4 |
进线柜 |
GCK |
1 |
总电源 |
1 、附进线带漏电空气开关（板后操作） |
1 、断路器： DW15-630/162-IA |
5 |
补偿柜 |
GCK |
1 |
功率因 |
手动控制功能 自动控制功能 补偿电容自动放电功能 补偿电容自恢复功能 前后带有观察窗 电容保护采用断路器保护 功率因数显示 前后开有观察窗 |
补偿电容器： BSMJ0.4 接触器： CJ19 小型断路器： DZ47 功率因数表： 6L2-C0$ 自动补偿控制器： JKL5CF |
6 |
出线柜 1 |
GCK |
1 |
动力及照明控制 |
抽屉式，带有机械连锁机构， 带有隔室 每个控制单元带有断电保护和电压指示 每个柜体 6 支路（动力 3 个支路，照明三个支路），每支路控制电流 16A |
塑壳开关： AAM1 接触器： CJX4 电压表： 99T1 |
7 |
出线柜 2 |
GCK |
1 |
动力 |
带有隔离开关（隔离开关带熔断器，板前操作） 出线开关（板前操作） 支路控制开关（三路输出） 前后开有观察窗 控制电流 100A 各支路控制电流不小于 32A |
隔离开关（带熔断器）： QSA 出线开关： DW10-630/100A 框架式空气断路器 塑壳开关： AAM1 |
8 |
负载柜 1 |
小车式 |
1 |
动力、照明负荷 |
半开放式结构 负载小车带单元控制 可移动，车轮带自锁装置 |
感性负载 10 个单元，每个单元轴功率 2.2KW 阻性负载 10 个单元，每个单元功率 1KW |
9 |
模拟三相变压器 |
SL9 |
1 |
变电 |
干式变压器（带防护罩） |
50KVA （ 0.40KV/0.4KV ） |
10 |
安全防护材料与工具 |
|
1 |
|
1 、安全防护用品 |
1 、安全防护用品应采用可在 10KV 环境下使用的合格产品。并能提供产品质量证明和企业资质证明。 |
11 |
安全 |
GB |
1 |
安全 |
|
|
。 。
