JJGZNJT-2 交通视频监控实训台
一、平台特点
交通视频监控研发实训平台从技术角度出发，可以划分为第一代的模拟视频监控系统（ CCTV ），第二代的基于“ PC+ 多媒体卡”数字视频监控系统（ DVR ），第三代的完全基于 IP 网络视频监控系统（ IPVS ），第四代的是目前正在快速发展的基于移动互联、云计算、云存储等新技术的视频监控系统。每套交通视频监控研发实训平台设备包括了：一套交通视频监控操作台、一套网络高清球机、一套高速模拟球机、一套模拟摄像机、一套网络高清摄像机、一套互联网云存储摄像机、一套全方位云台、一套视频分配器、一套视频矩阵、一套硬盘录像机、一套液晶监视器、一对视频光端机、一对光纤收发器、一个网络交换机、一套交通视频处理主机、一套交通视频分析软件、一套视频工具箱和线缆跳线。
二、基本配置

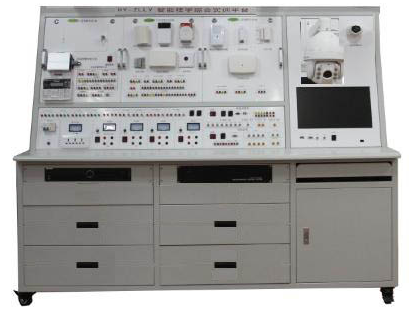

1 、交通视频监控研发实训平台：约长 1800 ＭＭ，宽 700 ＭＭ，高 1800 ＭＭ，可容纳 8 个学生实验；交通视频监控操作台分为设备装配区、集成接线区和操作区；操作台台面板和框架采用 2mm 优质电镀锌板，侧板、柜门等部分采用 1~2mm 的优质电镀喷塑板制作，达到 IP23 防护等级；表面处理：零件经过脱脂、酸洗、防锈磷化后，静电喷塑处理；操作台背面配置二三插座电源；操作台底部由多层、多抽屉柜组成，台面进行设备组装、维修等工作，独立可控电源；设备统一挂载插件式安装，所有数据线、电源线等预留，方便单件与集成课程的教学；模块化设计，多种附件可视需要任意组合，且具有互换性；台面具有防静电、防火、耐磨。
2 、网络高清球机：图像传感器： 1/3" CMOS ；有效像素： 200 万像素；彩色： 0.02Lux ；黑白： 0.002 ；白平衡：自动 / 手动 / 自动跟踪白平衡 / 室外 / 室内 / 日光灯白平衡 / 钠灯白平衡；增益控制：自动 / 手动；信噪比：大于 52dB ；电子快门： 1/1-1/30 ， 000s ；焦距： 4.7-94mm ， 20 倍光学。
3 、高速模拟球机：图像传感器： 1/4'' SONY CCD ；有效像素： 752(H)×582(V); 水平解析度： 540 TVL( 彩色 ) 、 600 TVL( 黑白 ) ； * 低照度：彩色： 0.1Lux ；黑白： 0.01Lux ；白平衡：自动 / 手动 / 自动跟踪白平衡 / 室内 / 室外 / 室外自动 / 钠灯白平衡；信噪比：大于 50dB ；焦距 3.84-88.32mm 倍。
4 、模拟摄像机：传感器类型： 1/3"SONY CCD ；有效像素： NTSC:768 （水平） ×494 （垂直）； * 低照度 0.001Lux ；快门： 1/50 （ 1/60 ）秒至 1/100 ， 000 秒；镜头： 2.8~12mm ；含全天候防护罩。
5 、互联网云存储摄像机： 720P 高清视频，专业级监控镜头，可通过手机、电脑等终端观看视频；智能活动检测；搭载云存储功能。
6 、全方位云台：国内知名厂家产品；齿轮驱动；选用永久型重载磁同步电机，具有云台停机保护功能，抗强风，运行平稳可靠；用于固定支架或基座安装。旋转速度：水平 :9°/S ，垂直 :4°/S ；旋转角度水平 :0° ～ 355° ，垂直 : ＋ 10° ～ -90° ； * 大负载： 17kg(37.49lb) ；承载方式：顶载；传动方式：齿轮减速传动；构造：压铸铝外壳，内部件为钢及铝制。
7 、视频分配器：两路视频输入，四路视频输出；信噪比 -70dB ；差分相位：小于 0.075° ；差分增益：小于 0.016% ；带宽： 50M ；电源： 220±10% 50Hz ；消耗功率： 6W ；机体结构：钢铁，黑色烤漆。
8 、视频矩阵：输入输出： 8 路输入 8 路输出；配三维矩阵控制键盘；图像质量：广播级；带宽： 17MHz ；信噪比： -65db(Vp-p)vs ；永久性存储器：设置信息可存储至少 5 年；屏幕显示内容：日期 / 时间、视频输入号、视频输入标题、场景编号、场景标题、监视器状态和报警标题字符。
9 、硬盘录像机：视频压缩标准： H.264 ；模拟视频输入： 4 ；图像监视分辨率 704*576 ； VGA 输出： 1 个，分辨率： 1280*1024 ；回放分辨率 4CIF （ D1 ） /2CIF/CIF/QCIF ；硬盘容量： 500GB 。
10 、液晶监视器： 19” 液晶监视器；图像分辨率： 1080P(1920x1080) ；像素间距 0.2940mm×0.2940 mm ；亮度 550 cd/m2 ；对比度 1500:1 ；响应时间 5ms ；显示色彩 16.7M 。
11 、视频光端机：视频通道：二路视频；适合光纤：单模光纤；视频接口： BNC ；视频带宽： 8MHz ；传输距离： 20km ；光纤接口：单模 FC ；数据接口：带一路反向数据。
12 、光纤收发器：单模光纤转发器；接口类型 RJ45 ， SC 单模光纤接口；符合协议标准 IEEE 802.3 、 IEEE 802.3u 、 IEEE 802.3x ；传输速率 10/100Mbps 。
13 、网络交换机：传输速率 10/100Mbps ； 4 个网络口。
14 、交通视频处理主机： CPU I3 ，内存 2G ，硬盘 500G ，图像采集处理卡。
15 、交通视频开发分析软件：包括视频分析软件和交通监控管理软件；视频处理方式提供了视频文件处理和实时监控图像处理两种方式，可以通过智能手机、平板电脑拍摄交通视频录像，并把视频文件导入到图像处理主机进行视频处理，实现交通信息的获取；也可以通过数码摄像机、视频摄像机实时拍摄，并把视频通过视频卡实时传送到图像处理主机中进行处理；还可以通过网络高清摄像机进行视频输入，通过系统主机配置的网络口，实现视频交通数据的实时采集和处理。
16 、视频开发工具箱和线缆跳线：包括视频线缆、网络线缆、控制线缆、电源线缆、光纤跳线和各类线缆的接头等，所有设备的安装支架，配备常见的交通监控施工工具，方便学生实验。
17 、视频故障模拟板：视频故障模拟板可以模拟以下常见的视频故障：信号线断路模拟；信号线与地线短路模拟；地线断路模拟；阻抗不匹配模拟；干扰源模拟，选择此模式后分别调节量程、频率，幅度、屏蔽线阻、地环线阻，可实现不同干扰源的模拟；电源开关断开模拟；负载过载模拟，旋动变阻器，实现过载电流调节；培养使用者视频故障分析及解决能力。
。 。
