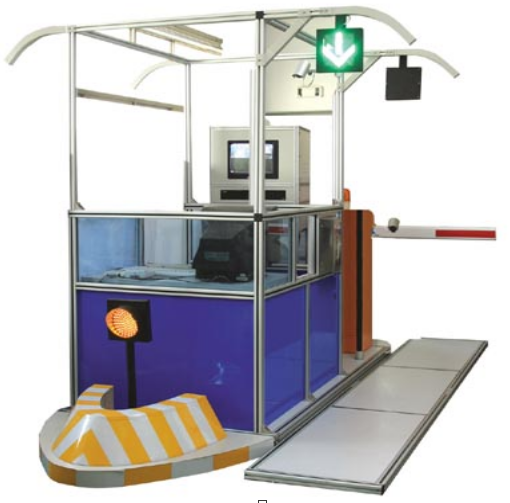

JGZNJT-7 型 ETC 不停车收费实训台
一、主要功能：
能实现 ETC 不停车收费系统集成、设备维护。
二、技术规格：
1. 电源具有漏电保护、过载保护、短路保护功能；
2. 工业级收费设备；
3. 模拟真实的高速公路 ETC 收费系统工作环境和工作流程；
4. 有 OBU 读 / 写模块、车辆检测模块、控制模块、数据交换模块、计费模块、统计模块等；
5. 有高速公路模拟车道及不同车型的模型小车；
6. 具有常见的设备故障设置功能；
7. 二次开发协议和接口；
8. 具有 ETC 交通数据采集及报表分析等功能
三、设备购成：“
1.ETC 车道控制器工业控制机，串口≥ 6 个， 10/100/1000M 电口≥ 2 个； Intel 酷睿ｉ 5 及以上；内存 4G DDR3 1333 及以上；硬盘≥ 250G ， SATA 接口，带有减震保护措施；加固型工业机箱，具有抗腐蚀性、抗冲击性、耐磨损性、良好散热性，，环境保护条件 IP53 ；具有视频图像捕获卡、视频分配器和字符叠加器（卡）；至少 16 路（ 8 入 8 出）数字量 PCI 接口 I/O 板，应附光电隔离保护以减少雷电及高能涌浪的冲击；内置至少 2 个 USB 接口； 19" 液晶显示器；安装正版 WinXP 专业版或正版 Win7 专业版操作系统， 满足四川省联网收费系统要求的防病毒软件； 各板卡应提供相应 windows 版本的驱动；视频图像捕获卡应支持 VFW 驱动；在满足以上功能要求的基础上预留 2 个以上 PCI 插槽。
2. ETC 天线（ RSU ）符合 GB/T 20851-2007 《电子收费专用短程通信》系列国家标准、交通部《收费公路联网收费技术要求》 、 《收费公路联网电子不停车收费技术要求》等标准规范；内置至少 4 个符合 ISO/IEC 7816 标准的 PSAM 卡槽；具有通过上位机接口进行免拆卸在线程序和应用更新的功能；提供应用层服务原语接口、通讯协议和设备调用动态库；载波频率：信道 1 ： 5.830GHz ；信道 2 ： 5.840GHz ；占用带宽：≤ 5MHz ； 频率容限： ±10×10^-6 ；最大等效全向辐射功率：≤ +33dBm ； 杂散发射：≤ -36dBm/100kHz (30 ～ 1000MHz) ； ≤ -40dBm/1MHz(2400 ～ 2483.5MHz) ；≤ -40dBm/1MHz(3400 ～ 3530MHz) ； ≤ -33dBm/100kHz(5725 ～ 5850MHz) ； ≤ -30dBm/1MHz( 其它 1 ～ 20GHz) ；邻道泄漏功率比： -30dB ；天线半功率角：水平面半功率波瓣宽度小于 38° ；垂直面半功率波瓣宽度小于 45° ；天线极化：右旋圆极化；调制方式： ASK ；编码方式： FM0 ；位速率： Downlink:256kbps Uplink: 512kbps ；位时钟精度： ±100×10-6 ； RSU 接收灵敏度：≤ -70dBm ；位误码率 (B.E.R.) ：＜ 10×10-6 ；典型交易时间：≤ 270ms （ PBOC 电子钱包） ；通信接口： RS232/RS485/USB/ 以太网；平均无故障时间：≥ 50,000 小时；工作温度： -20℃ ～ +70℃ ；相对工作湿度： 10 ％～ 95 ％。静电： 8kV ；振动：符合 GB/T 2423.13 ；冲击：符合 GB/T 2423.6 ；防雷：抗 4kV10/200μs 雷击；
3.ETC 天线立柱，立柱 Ф125*60*6800 （ mm ） , 横梁 Ф80*35*2600 （ mm ）
4.ETC 天线基础， 1400*1200 （ mm ）
5.ETC 车道运行状态显示屏，红黄绿三色 LED 点阵显示屏；显示点阵应不低于 32×128 ， 点间距不大于 12mm ， 显示屏不小于 384mm×1536mm ，平均发光强度≥ 8000cd/m
2 ；在距离该显示屏 100m 处清晰分辨显示内容； 通讯接口： RS232/RS485 标准接口；工作电压： AC 220× （ 1±10% ） V/ 50× （ 1±4% ） Hz ；不锈钢箱体，防护等级不低于 IP65 ； MTBF≥15000 小时；工作温度： -20℃ ～ +70℃ ；相对工作湿度：≤ 98% 。
6. 费额显示器， LED 点阵费额显示器，可视距离远，强光下能清晰可读； 显示的内容可通过用户软件进行控制，可显示汉字、英文字母、数字；全屏至少可显示 4 行，每行 8 个汉字；显示点阵 64×128 ，点间距 4.75mm ，平均发光强度≥ 4000cd/m2 ； 带红绿通行灯；带黄色声光报警器；通讯接口： RS232/RS485 标准接口；工作电压： AC 220× （ 1±15% ） V/ 50× （ 1±2% ） Hz ；不锈钢箱体，防护等级不低于 IP65 ； MTBF≥15000 小时；工作温度： -20℃ ～ +70℃ ；相对工作湿度：≤ 98% 。
7. 费额显示器安装基础 ,600*600*600 （ mm ）
8. 车检器，车检器应有人工复位按钮；频率： 3 级以上可调；灵敏度： 4 级以上可调：高 0.02%L/L ，次高 0.05%L/L ，中低 0.1%L/L ，低 0.5%L/L ；使用寿命大 : ≥5,000,000 辆次；工作温度： -40℃ ～ +85℃ ；
9. 高速自动栏杆机，工作电压： AC 220× （ 1±10% ） V/50× （ 1±4% ） Hz ；抬杆时间≤ 0.6s ；落杆时间≤ 0.7s ；栏杆臂长度：≥ 3 米；平均无故障起落次数：≥ 1000000 次； 寿命：≥ 5000000 次；工作温度： -20℃ ～ +70℃ ；相对工作湿度：≤ 98% ；防护等级不低于 IP55 ；防护等级：≥ IP55 级。
10. 高速自动栏杆机基础， 600*600*800 （ mm ）
11. ETC 车道摄像机，彩色摄像机；传感器类型： 1/2"CCD 逐行扫描；制式： PAL ； 最低照度： 0.1Lux @(F1.2 ， AGC ON) ；水平解析度：≥ 540TVL ；信噪比＞ 52dB ；白平衡：自动，手动；电子光圈；镜头接口： C/CS ；视频信号输出： 1.0VP-P 75Ω ；自动光圈类型：直流或视频驱动；镜头： 1/2 英寸自动光圈光学镜头；镜头焦距： f=6~12mm ；工作温度和湿度： -10℃~+60℃ ，湿度≤ 90% （无凝结）
12.ETC 车道摄像机基础， 600*600*600 （ mm ）
13. 字符叠加器， (75ΩBNC 接口， 1 路输入， 1 路 VDM 输出， 1 路环出， RS-232 接口 )
14. 车道控制器机柜， ( 防护等级 IP65 ，放车道控制器及天线控制器 )
15. 线圈，线圈切割时应避免出现小于 45 度的锐角，避免在线圈范围内有板块交接、伸缩缝、切割缝；线圈电缆由截面积不小于 1.5mm2 的多股铜导线构成， 应用于超低压电路 (AC32V 以下 ) ；埋设后的环形线圈绝缘电阻： >500MΩ （ DC500V 时） ；自回转范围： 70 ～ 1000μH ；湿度：≥ 95% ，无冷凝。
16. RS232/485 转换器， ( 光电隔离 )
17. 控制电缆， (RVVP 3×1.5mm2)
18. 控制电缆， (RVVP 3×2.5mm2)
19. 控制电缆， (RVVP 4×1.5mm2)
20. 控制电缆， (RVVP 8×1.5mm2)
21. 网络电缆， (STP-5)
22. 视频同轴电缆， (SYV-75-3)
23. 配电电缆， (VV-1kV 3×4)
24. 线管， (DN50)
25. 接地线， (RVV 1×4 mm2)
26. 信号避雷器， (Imax ： 5KA ， 8/20μs)
27. 视频防雷器， (Imax ： 5KA ， 8/20μs)
28. 电源防雷器， (Imax ： 5KA ， 8/20μs)
29. 安装辅材，含胶带，扎带，视频头等
30. 收费应用软件 (ETC 系统收费软件 ) ，中创
31. ETC 系统调试 ( 包括软硬件调试 ) ，中创
。 。
