PLC 工业运动控制综合实训平台 plc 与变频器控制应用实训装置
变频器与 PLC 控制机电技术技能实训考核装置 JG-JNT01 型 PLC 工业运动控制综合实训平台
一、产品概述
JG-JNT01 型 PLC 控制机电技术技能实训考核装置 做到一机多用、资源共享、便于管理、 PLC 部分模拟实际工业控制过程中典型的控制对象，它形象生动的演示了 PLC 的整个执行过程。能够形象生动的执行机构验证自己编写程序的正确性，掌握 PLC 的实际应用，增强学生对 PLC 的学习兴趣。产品采用挂箱式，便于实验项目扩展和用户第二次开发。全套装置设计合理、功能强大、操作简单方便，对学生理解和掌握可编程控制器的控制原理和操作方法。加快学习 PLC 的编程方法。都具有极大的帮助。
二、主要设备构成
1 、逻辑控制单元
（ 1 ）可编程控制器套件 1 套
配置三菱 fx3u-48mr/es-a DC 24 点输入， 24 点继电器输出， AC100V-240V
（ 2 ）数据可视化单元
采用昆仑通态触摸屏 TPC 7062TI ： 7 英寸高亮度 TFI 液晶显示屏，以太网口。
（ 3 ）逻辑编程控制对象
配套教学使用的对象，模块（一）：抢答器 / 音乐喷泉 / 装配流水线 / 交通信号灯 / 自动供水 / 天塔之光；模块（二）：自动送料装车 / 四节传送带 / 多种液体混合装置 / 自动售货机 / 自控轧钢机 / 邮件分拣机；模块（三）：四层电梯 / 基础实验 / 中间继电器；模块（四）：直流电机的控制、温度控制、机械手控制 / 自控成型机 / 加工中心刀具库；模块采用 PCB 板制作，开关采用自复位兼自锁一体设计使实训能灵活实用。
（ 4 ）变频控制对象
三菱变频器 FR-D740 系列 0.4KW ，一台三相异步电机，功率 180W ，
2 、小车运动模块（实物）
通过利用 PLC 对步进电机及往返运动实物模块的控制，初步了解步进电机方向、拍数的控制及直线运动检测、定位控制。
3 、伺服电机模块（实物）
伺服定位控制模型主要由丝杠运动单元、伺服电机、伺服电机驱动器等组成。
4 、产品平台尺寸

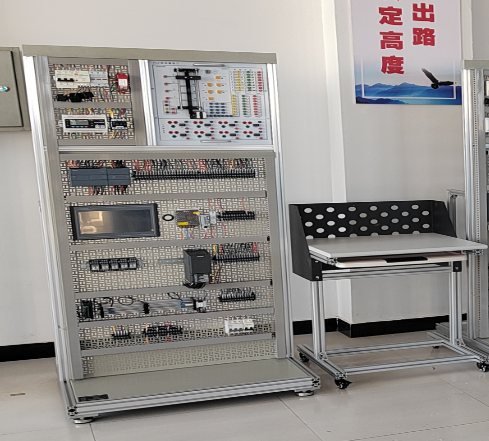

网孔式标准控制屏（立式） 1 套 ： H2000*W800*D800 、配套电脑桌，铝型材钢木结构。
5 、计算机（用户自配）
联想 I5-10400/8G/1T+256GSSD/ 集显 /23.8 寸显示器
三、可实训项目
（ 1 ） PLC 基本技能实训
1 、 PLC 认知实训（软硬件结构、系统组成、基本指令练习、接线、编程下载等）
2 、典型电动机控制实操实训（点动、自锁、正反转、星三角换接启动等）
3 、 PLC 仿真实训
（ 2 ） PLC 模拟控制应用实训
1 、交通信号灯 PLC 控制
2 、机械手控制
3 、多种液体混合装置控制
4 、自动送料装车控制
5 、天塔之光控制
6 、音乐喷泉控制
7 、抢答器控制
8 、电机的 PLC 控制
9 、自动售货机模拟控制
10 、自控轧钢机模拟控制
11 、自动供水控制
12 、自动成型模拟控制
13 、邮件分拣机控制
14 、加工中心控制
15 、中间继电器
16 、基础实验
17 、四层电梯控制（仿真实物）
18 、装配流水线控制
19 、直流电机的控制
20 、温度控制
（ 3 ） PLC 、变频器、触摸屏综合应用技能实训
1 、变频器功能参数设置与操作
2 、变频器报警与保护功能
3 、外部端子点动控制
4 、变频器控制电机正反转
5 、多段速度选择变频调速
6 、变频器无级调速
7 、基于外部模拟量（电压 / 电流）控制方式的变频调速
8 、瞬时停电启动控制
9 、 PID 变频调速控制
10 、 PLC 控制变频器外部端子的电机正反转
11 、 PLC 控制变频器外部端子的电机运行时间控制
12 、基于 PLC 数字量控制方式的多段速
13 、基于 PLC 通信方式的变频器开环调速
14 、基于 PLC 通信方式的速度闭环控制
15 、现场总线网络通信技术
16 、 PLC 、触摸屏与变频器通信控制
17 、变频器恒压供水系统的模拟
18 、基于触摸屏控制方式的基本指令编程练习
19 、基于触摸屏控制方式的 LED 控制
20 、基于触摸屏控制方式的温度 PID 控制
（
4 ）电机实验
1 、 PLC 控制的三相异步电动机正反转控制
2 、 PLC 控制的三相异步电动机 Y/△ 启动控制
3 、步进电机对运动小车的控制
4 、伺服电机对丝杆运动的控制
。
