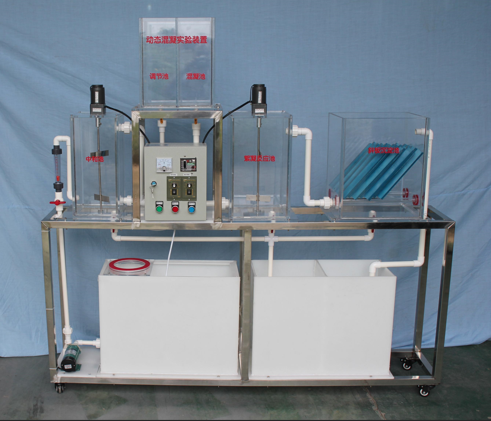

动态混凝实验台设备 JGTG-133 型动态混凝实验装置
一 、实验目的：
通过某些水样（给水及排水）中投入化学混凝剂，进行混凝搅拌、沉淀试验，由于水样的水质不同，混凝效果也有所不同。本实验要求达到以下目的：
-
学会求得混凝过程最佳工艺条件，即最佳 pH 值，最佳混凝剂及最佳投加药量的基本方法。
-
通过实验加深对混凝机理、斜管沉淀的认识。
二、实验原理：
水中的胶体颗粒，主要是带负电的黏土颗粒。胶体间的静电斥力、胶粒的布朗运动及胶粒表面的水化作用，使得胶粒具有分散稳定性，三者中以静电斥力影响最大。因此，胶体颗粒靠自然沉淀是不能除去的。向水中投加混凝剂能提供大量的正离子，压缩胶团的扩散层，使 ξ 电位降低，静电斥力减少。此时，布朗运动电稳定因素转变为不稳定因素，也有利于胶粒的吸附凝聚。
投加了混凝剂的水中，胶体颗粒脱稳后相互聚结，逐渐变大的絮凝体。这时，水流速度剃度 G 值的大小起着主要的作用，具体计算见有关教材。
三、主要技术指标及参数：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 10 ～ 30 L /h
3 、进水浊度： 50 ～ 300mg/L
4 、出水浊度： 10 ～ 40 mg/L
注：水温高效果好，水温低效果差。
5 、 装置外形尺寸： 1 2 00mm×400mm×1600mm 、
6 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 30 0W ，安全保护：具有接地保护、漏电保护、过流保护 、、
四、 主要配置：
1 、 废水箱 1 只：白色 PP 板、厚度 10mm ，底板上有放空阀，方便将水排净 、
2 、清 水箱 1 只、 白色 PP 板、厚度 8 mm ，底板上有放空阀，方便将水排净 、
3 、 中和池（ 带 搅拌） 1 只 、 透明有机玻璃材质、厚度 10mm 、
4 、 高位调节池 1 套、 透明有机玻璃材质、厚度 10mm 、
5 、 混凝池 1 套、 透明有机玻璃材质、厚度 10mm 、
6 、 絮凝反应池（ 带 搅拌） 1 套、 透明有机玻璃材质、厚度 10mm 、
7 、 斜板沉淀池、 透明有机玻璃材质、厚度 10mm 、
8 、 聚丙烯斜管 1 套、
9 、 电机搅拌 2 台、 304 不锈钢搅拌桨 2 套：功率 6 W 、转速 15 0rpm ；
10 、 原 水箱配 电机搅拌 1 台、 304 不锈钢搅拌桨 1 套：功率 1 5W 、转速 90rpm ；
11 、调速器 3 只
12 、 防腐蚀 提升 进 水泵 1 台 ：最大 流量： 16L/min 、 最大 扬程： 2 .4m 、
13 、 加药蠕动泵 2 台、 流量范围： 0.008-460mL/min 、储药槽 2 个； 、
14 、 流量测量与调节：管道流量计，污水流量 计 1 个，量程为： 10 ～ 100L/h 、
15 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
16 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
17 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
。
