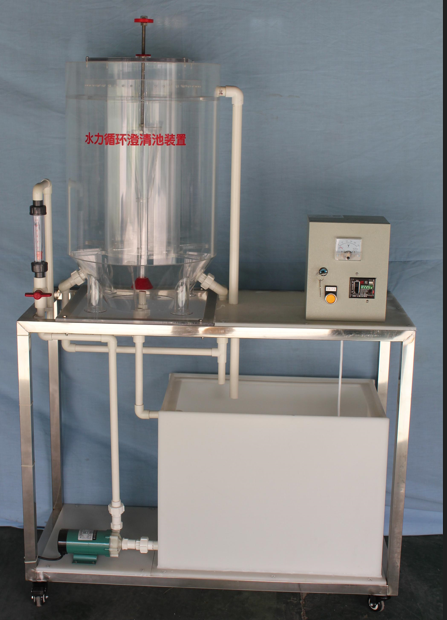

水力循环澄清池实验台设备 JGTG-107 型水力循环澄清池装置
一、实验目的：
给水处理构筑物动态模型实验的目的是配合给水处理所讲授的相关内容，直观了解构筑物型式、内部构造、水在构筑物内的流动轨迹，加深对所学内容的理解。
通过本实验，希望达到下述目的：
1 、通过实验，进一步了解水力循环澄清池的构造和工作原理；
2 、通过观察矾花和悬浮层的形成，进一步明确悬浮层的作用和特点；
3 、 熟悉水力循环澄清池运行的操作方法。
二、主要技术指标及参数：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 0.13 ～ 0.2 L/h
3 、水在池中停留时间： 1 ～ 1.2h
4 、原水流量：泥渣流量＝ 1 ∶ 3 ～ 4
5 、喷嘴流速： 3 ～ 5m/s
6 、设计进、出水浊度：
进水：浊度 80 o ～ 100o 出水： 10o ～ 20o
进水： pH 值 6 ～ 8 出水： 6 ～ 8 、
7 、 有机玻璃 澄清池 尺寸： ? 4 00mm× 5 00mm 、
8 、 装置 外形 尺寸： 800mm× 5 00mm×1 5 00mm 、
9 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 2 00W ，安全保护：具有接地保护、漏电保护、过流保护；
三、 主要 配置：
1 、 水力循环澄清池、 透明有机玻璃材质、壁厚 8 mm ， ?400mm×500mm ，包含池体、进水管、喷嘴、喉管、喇叭口、第一反应池、第二反应池、泥渣浓缩室、分离室、集水渠、出水管、排泥管等；
2 、 防腐蚀 进 水泵 1 台 ：最大 流量： 16L/min 、 最大 扬程： 2 .4m
3 、 原水箱和清水箱 ：白色 PP 板、厚度 8 mm ，底板上安装有放空阀，方便将水排净。
4 、 流量测量与调节：转子流量计，污水流量 1 个（量程 6 0- 6 00L/H ）；
5 、 实验台面（ 8 mm 厚 PP 白色板）、
6 、 原 水箱配 电机搅拌 1 台、 304 不锈钢搅拌桨 1 套；（功率 25W 、转速 15 0rpm ）、
7 、 防腐蚀 进 水泵 1 台 ： 流量 ： 27 ～ 32 （ L/min) 、 扬程： 3 .1 ～ 4.3 （ m ）
8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
9 、 配套 UPVC 连接管道和阀门。
10 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
。
