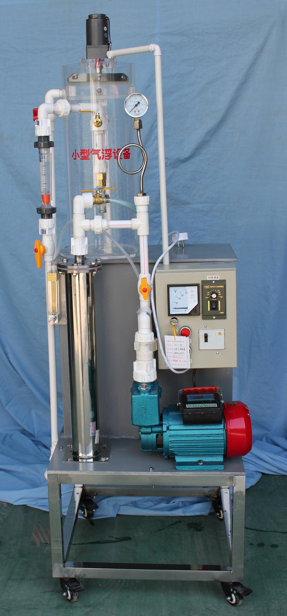

小型气浮实验装置设备 JGTG-105型



小型气浮实验装置设备 JGTG-105型 小型气浮设备 ( 无空压机 )

一、实验目的：

在水污染控制工程中，固液分离是一种很重要的水质净化单元过程。气浮法是进行固液分离的一种方法，它常被用来分离密度小于或接近于 “ 1 ” 、难以用重力自然沉降法去除的悬浮颗粒。例如，从天然水中去除藻、细小的胶体杂质，从工业污水中分离短纤维、石油微滴等。有时还用以去除溶解性污染物，如表面活性物质、放射性物质等。

由于悬浮颗粒的性质和浓度、微气泡的数量和直径等多种因素都对气浮效率有影响，因此，气浮处理系统的设计运行参数常要通过试验确定。

通过实验希望达到下述目的：

1 、掌握压力溶气气浮实验方法和释气量测定方法；

2 、了解悬浮颗粒浓度、造作压力、气固比、澄清分离效率之间的关系，加深对基本概念的理解。

二、主要技术指标及参数：

1 、环境温度： 5 ℃ ～ 40 ℃

2 、处理水量 0.1 m 3 / h ，

3 、 处理效率：悬浮物去除率达 95% 以上。

4 、 溶气系统：溶气压力 0. 1 ~0. 3 MPa ，

5 、 气泡颗粒大小直径为 20-30μm ，

6 、 含气体积比 ≥ 3% ，

7 、 释气量与饱和值比＞ 0.9 。

8 、 溶气罐参数为； ?100× 8 00mm 、 304 不锈钢材质、工作压力 0. 1 -0. 3 Mpa （可调）、容积 13 L ；

9 、 有机玻璃竖流式气浮池 ： ? 2 00mm×50 0 mm 、

10 、 装置外形尺寸： 5 00mm× 5 00mm×1 5 00mm 、

11 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 9 00W ，安全保护：具有接地保护、漏电保护、过流保护；

三、 主要 配置：

1 、 竖 流式气浮池：透明有机玻璃材质、壁厚 度 7 mm 、 ? 2 00mm× 50 0mm 、 。

2 、电机刮渣系统装置 1 套 （功率 1 5W 、转速 15 0rpm ）、 304 不锈钢搅拌桨 1 套。 、

3 、 自吸式 高压水 泵 1 台：流量 1m3/h 、扬程 40m 、转速 2900r/min 、功率 0. 9 KW 。 、

4 、 304 不锈钢溶气罐 1 套 、 Φ100× 8 00mm 、工作压力 0. 1 -0. 3 Mpa （可调）、容积 13 L ；

5 、 铜制溶气释放器 1 只、 压力表 1 只、安全阀 1 只。

6 、 转子流量计 1 只、 （量程 60 - 60 0L/H ），

7 、 气体流量 1 个（量程 3 0~ 3 00L/h ）。

8 、铜制 球 阀 取样口 2 只、

9 、 水箱：白色 PP 板、厚度 8 mm ，底板上安装有放空阀，方便将水排净。

10 、 实验台面（ 10mm 厚 PP 白色板）、

1 1 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，

12 、 配套 PPR 连接管道和阀门。

13 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成



。
