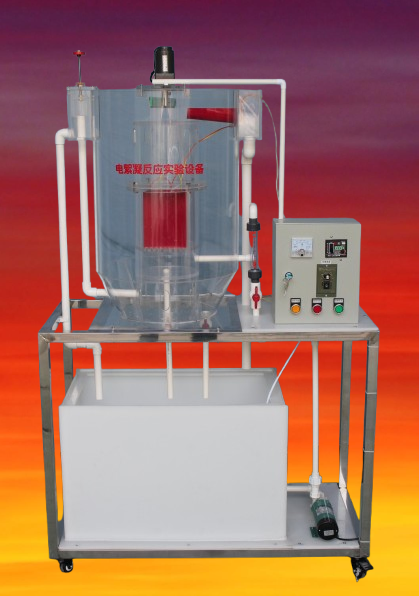

电絮凝反应实验平台设备 JGTG-144型电絮凝反应实验装置
一、实验目的和原理：
本实验是将正负相间的多组电极安插在废水中，当通以直流电时，产生电解、颗粒的极化、电泳、氧化还原、电解产物间及废水间相互作用等。
当采用可溶电极（一般为不锈钢）作为阳极电解时，阳极的金属将溶解出铝或铁的阳离子，并与水中的羟基（ OH － ）结合，形成吸附性能很强的铝、铁氢氧化物，以吸附凝聚水中的杂质颗粒，而形成絮粒。这种絮粒与阴极上产生的微气泡（氢气）粘附，而得以气浮分离。
二、技术指标及参数：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 1 0 ～ 2 0L/h
3 、设计进、出水水质范围：
进水 BOD 5 600 ～ 1200mg/L 出水 50 ～ 100 mg/L
进水 COD 1000 ～ 2000mg/L 出水 100 ～ 200 mg/L
进水 SS 100 ～ 300mg/L 出水 20 ～ 50 mg/L
进水 pH 6 ～ 9 出水 6 ～ 9
4 、 电絮凝反应 池： ? 35 0 mm ×6 00mm
5 、装置外形总尺寸：长 × 宽 × 高 = 8 00mm ×4 00mm × 1700mm
6 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器、电压表、 带锁 按钮开关、线 管 等组成，
7 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
8 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 8 mm ， 25 0 × 35 0 × 45 0mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 8 mm ， 20 0 × 35 0 × 4 50mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 1 5W 、转速 12 0rpm ）、 （含调速器 1 只）、 4 、 电絮凝反应 池 1 套、 透明有机玻璃材质、壁厚 8 mm ， 规格： ? 350 × 60 0mm ； 含 铝板与 304 不锈钢 板 金属（电极组） 1 套、
5 、 配有 稳压 直流电源 1 台 、 0~60V 、 0 ～ 5A ，输出方式：单路，三位数显，
6 、 防腐蚀 提升 磁力 水泵 1 台、 最大 流量： 16L/min 、 最大 扬程： 2 .4m ；
7 、流量测量与调节：进水 流量计 1 只、 （ LZS-15 、 量程 6 ~ 6 0L/h ）
8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器、电压表、 带锁 按钮开关、线 管 等组成，
9 、 配套 UPVC 连接管道和阀门。
10 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢 方管、配脚轮为万向轮带禁锢脚）等组成
。
