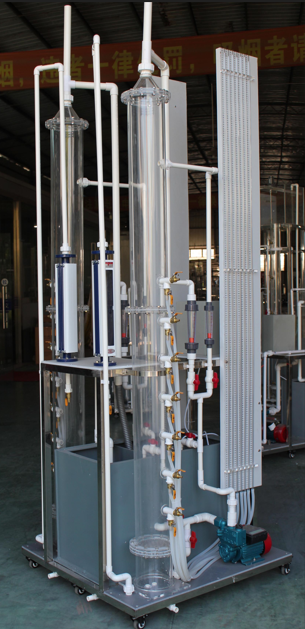

滤池过滤与反冲洗实验台 JGTG-12 1 型滤池过滤与反冲洗实验装置 （ 二组 实验 、 气水反冲）
一、实验目的：
过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。
通过实验希望达到下述目的：
-
了解滤料的级配方法；
-
掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；
3 、掌握反冲洗洗滤层时水头损失计算方法
二、 主要技术指标及参数 ：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 0.0628 ～ 0.0785m 3 /h
3 、滤速： 8 ～ 10m/h
4 、反冲洗水量： 0.42m 3 /h （反冲洗 10min ）
5 、滤料：粗砂 2 ～ 4mm H100 石英砂 0.5 ～ 1.5mm H700
6 、可以采用大滤帽 1 只
7 、过滤水量： W ＝ 0.7854×0.12 ＝ 0.007854m 2 Q ＝ W×V ＝ 0.007854m 2 ×10m/h ＝ 0.0785m 3 /h 8 m/h ＝ 0.0628m 3 /h
8 、反冲洗水量： 0.007854m 2 ×15L/s·m 2 ＝ 0.42 m 3 /h
9 、过滤柱处理水量： 0·15 L /h - 过滤柱直径 150mm 、高度 2000 mm 、 2 根
10 、测压板：高 × 宽 =2000mm×360mm 。测压管： ? 10mm×2000mm 20 根
11 、 装置外形尺寸 10 00 mm× 8 00 mm×2 6 00 mm
12 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 67 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置：
1 、 滤池 过滤柱：透明有机玻璃材质、壁厚 6 mm ， ? 150×2000mm× 2 根 ，上设取样口，配优质全铜阀门，带刻度标尺；
2 、 测压板 2 块：高 × 宽 =2100mm×260mm ，测压管 12 根： ?10mm×2000mm ；
3 、 原水箱和清水箱：白色 PP 板、厚度 8 mm ，底板上安装有放空阀，方便将水排净；
4 、 原 水箱配 电机搅拌 1 台、 304 不锈钢搅拌桨 1 套；（功率 25W 、转速 90rpm ）、
5 、 离心泵 2 台：额定流量 2m3/h 、扬程 15m 、功率 370W ；
6 、 空 气压缩 机 2 台 （ 电源 220V 、 功率 55 0W 、 排气量 36L/min ，压力 0.4-0.8MPa ； 气量容积 8L ） 、
7 、 流量测量与调节：气体流量计 2 只： 0. 4 - 4 m3/h ，反冲洗流量计 1 只： 0. 25 - 2 . 5 m3/h ，污水流量计 1 只： 25-250L/h ；
8 、 滤料 30KG 、承托层 2 套、
9 、 大 号 滤帽 2 只；
10 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器、电压表、 带锁 按钮开关、线 管 等组成，
11 、 配套 UPVC 连接管道和阀门。
12 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。

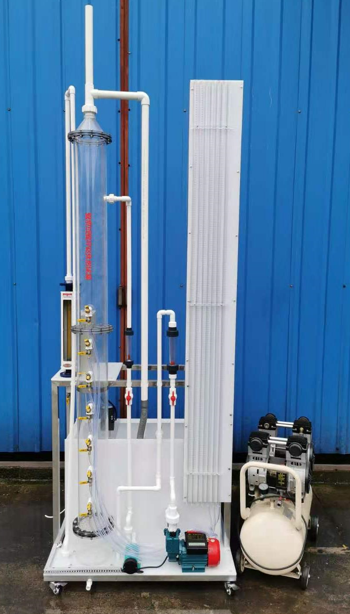

JG TG-122 型滤池过滤与反冲洗实验 （ 一组 实验 、 气水反冲）
一、实验目的：
过滤是具有孔隙的物料层截留水中杂质从而使水得到澄清的工艺过程，常用的过滤方法有砂滤、硅藻土涂膜过滤、烧结管微孔过滤、金属丝编织物过滤等。过滤不仅可以去除水中细小悬浮颗粒杂质，而且细菌病毒及有机物也会随浊度降低而被去除。本实验按照实际滤池的构造情况，内装石英砂滤料或陶瓷滤料、利用自来水进行清洁砂层过滤和反冲洗实验。
通过实验希望达到下述目的：
-
了解滤料的级配方法；
-
掌握清洁砂层过滤时水头损失计算方法和水头损失变化规律；
3 、掌握反冲洗洗滤层时水头损失计算方法
二、 主要技术指标及参数 ：
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 0.0628 ～ 0.0785m 3 /h
3 、滤速： 8 ～ 10m/h
4 、反冲洗水量： 0.42m 3 /h （反冲洗 10min ）
5 、滤料：粗砂 2 ～ 4mm H100 石英砂 0.5 ～ 1.5mm H700
6 、可以采用大滤帽 1 只
7 、过滤水量： W ＝ 0.7854×0.12 ＝ 0.007854m 2 Q ＝ W×V ＝ 0.007854m 2 ×10m/h ＝ 0.0785m 3 /h 8 m/h ＝ 0.0628m 3 /h
8 、反冲洗水量： 0.007854m 2 ×15L/s·m 2 ＝ 0.42 m 3 /h
9 、过滤柱处理水量： 0·15 L /h - 过滤柱直径 150mm 、高度 2000 mm
10 、测压板：高 × 宽 =2000mm×360mm 。测压管： ? 10mm×2000mm 10 根
11 、 装置外形尺寸 10 00 mm× 6 00 mm×2 6 00 mm
12 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 67 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置：
1 、 滤池 过滤柱：透明有机玻璃材质、壁厚 6 mm ， Φ150×2000mm ，上设取样口，配优质全铜阀门，带刻度标尺；
2 、 测压板 1 块：高 × 宽 =2100mm×260mm ，测压管 6 根： ?10mm×2000mm ；
3 、 原水箱和清水箱：白色 PP 板、厚度 8 mm ，底板上安装有放空阀，方便将水排净；
4 、 原 水箱配 电机搅拌 1 台、 304 不锈钢搅拌桨 1 套；（功率 25W 、转速 90rpm ）、
5 、 离心泵 1 台：额定流量 2m3/h 、扬程 15m 、功率 370W ；
6 、 空 气压缩 机 1 台 （ 电源 220V 、 功率 55 0W 、 排气量 36L/min ，压力 0.4-0.8MPa ； 气量容积 8L ） 、
7 、 流量测量与调节：气体流量计 1 只： 0. 4 - 4 m3/h ，反冲洗流量计 1 只： 0. 25 - 2 . 5 m3/h ，污水流量计 1 只： 25-250L/h ；
8 、 滤料 30KG 、承托层 1 套、
9 、 大 号 滤帽 1 只；
10 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
11 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
12 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成
。
