在线数据采集功能 JGTG-201 型水环境监测与治理技术综合实训平台
一、产品概述
水环境监测与治理技术综合实训平台是专门为高职高专院校开设的“环境工程”．“环境监测与治理技术”．“环境监测与评价”、“水环境监测与保护”，“城市水净化技术”、“给排技术”等环境类相关专业而研制的综合实训平台。该实训平台既能体现典型污水处理工艺（ A2/0 系统、 SBR 系统）的经典，又能反映出新型污水处理组合工艺（ MSBR 系统）的先进，通过实训平台实训促进工学结合人才培养模式的改革与创新，培养学生的可持续发展能力，为社会提供满足企业需求的水处理设备安装、调试及水质检测分析等方面的专业人才。
二、系统组成与功能

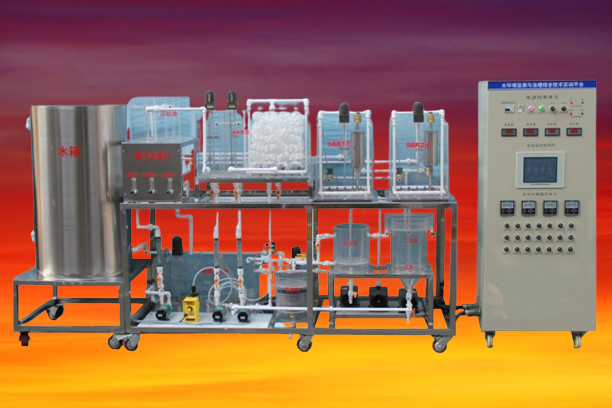

水环境监测与治理技术综合实训平台主要由控制系统、供水系统和污水处理系统三部分纽成。
控制系统：主要由电气控制柜、漏电保护器、触摸屏、旋钮开关、工作状态指示灯、
可编程控制器、也可以手动、继电器、在线监测仪（ PH 仪和 DO 仪），监控软件等组成，供水系统：主要由不锈锏大水箱、不锈钢支架、水箱液位管和球闹等组成。污水处理系统：装置对象平台整体采用不锈钢框架进行设计，主要动力系统器件安装在钢架底座上，主要有机玻璃反应器合理的布置安装在不锈钢钢架的上下层。动力系统主要由水泵、加药泵．风机、电磁阀、电动搅拌装置等组成。有机玻璃反应器系统主要由有机玻璃格栅、有机玻璃调节池、有机玻璃沉砂池、有机玻璃 A2/0 生物反应器、有机玻璃 SBR 池．有机玻璃二沉池、有机玻璃砂滤柱．有机玻璃活性炭吸附柱．有机玻璃加药池等组成。曝气系统主要由风机、曝气管、搅拌机、流量计和管道等组成，在线监测系统主要由 DO 在线仪、 PH 在线仪、浮球液位开关等组成。
通过本实训平台可培养 A2/0 、 SBR 以及 MSBR 三种污水处理系统工艺的设计和管
道连接，可培养污水处理设备部件的安装与调试能力， 可培养在线监测技术的遥用和掌握能力，可培养污水处理相关填料的装填能力，可培养对 A2/0 系统中好氧池填料的挂膜能力，可培
养对曝气系统充氧量的调节与控制能力，可培养通过相关标准溶液对 DO 仪、 PH 仪的零点和斜率的标定能力。
三、主要技术性能
1 、系统要求工作环境：环境温度范围为 0℃-+ 40℃ 、
2 、处理水量： 10 ～ 20L/h 、
3 、系统容量： <2 ． OkVA
4 、控制柜尺寸： 700mm×500mm×1830mm
5 、装置外形总尺寸： 4100mm×700mm×1800mm
6 、系统输入电压：单相交流 220V±10% 50Hz
7 、安全保护：具有漏电保护．过载保护、短路保护装置，安全符合国家标堆。
四、主要配置：
带转向轮 304 不锈钢钢支架 1 套、 304 不锈钢原水箱 1 只、有机玻璃 A2/O 系统部件、 SBR 系统部件、格栅调节池、沉砂池、沙滤柱、二沉池、吸附柱、加药池、防腐蚀水泵、电磁计量泵、标准电机、调速电机、曝气管、气泵、 304 不锈钢滗水器、 DO 仪、 DO 传感器、 PH 仪、 PH 传感器、电磁阀、计算机控制系统、软件、气体流量计、液体流量计、浮球液位开关、组合填料、采用 10.4 寸彩色液晶触摸屏、手动开关、低压电气、空气开关、手自动转换开关、保险丝、交流接触器、操作开关、电机调速模块、开关电源、工作状态指示灯、线管、接头、三通、弯头、活接、球阀、连接管、电工具箱 1 套
。
