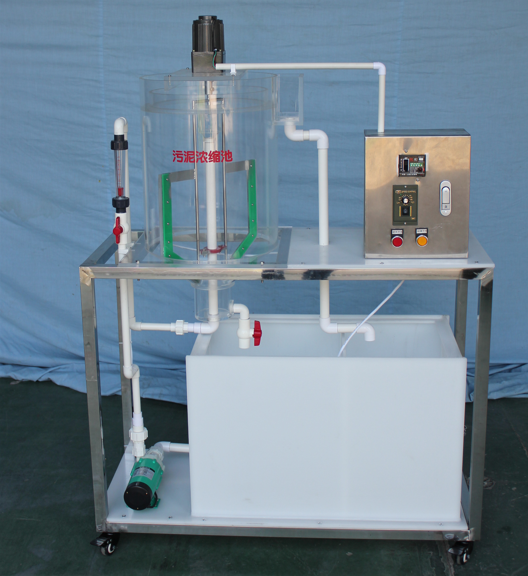

JGTG-288 型 中心传动靶子式浓缩池实验装置
一、 用途 范围：
浓缩池刮泥机用于污水处理厂重力式污泥浓缩池，将浓缩污泥刮集至池底中心集泥坑，以便进一步作污泥脱水处理。
二、特点：
1 、传动环节少，机械效率高，结构紧凑；
2 、根据需要可设过扭保护机构，当扭矩达到设定值时停机，保证设备安全可靠运行；
3 、主轴采用刚度大的管式构造，池底不设轴承，根除了环境极坏的池底维护工作。
浓缩池刮泥机为悬挂中心传动，由带电动机立式减速器、带外齿的回转轴承、主
轴、刮板、浓集栅条、稳流筒、控制柜等组成。 刮臂在传动装置带动下绕池中心轴线旋转，刮臂上的刮板将沉积在池底的污泥由外向内推向池心集泥坑
二、实验 原理
污泥中所含水分大致分为四类：颗粒间的空隙水，约占污泥水分的 70 ％；毛细水，污泥颗粒间的毛细管水，约占 20 ％；颗粒的吸附水及颗粒内部水，约占 10 ％。
浓缩脱水的对香是颗粒间的空隙水，浓缩是缩小污泥体积的第一道工序，这种方法简单易行，不需要消耗大量的能量。浓缩的目的在于缩小污泥的体积，减少后续处理构筑物的容积及运行费用：如进行厌氧消化，则可以缩小消化池的有效容积，减少加热和保温的费用；另外，重力浓缩法在水处理和泥处理之间达到了一个 “ 缓冲 ” 的效果。如进行机械脱水，则可以减少混凝剂投加量与脱水设备的数量。由于剩余活性污泥的含水率（ 99 ％以上）很高，一般都应进行浓缩处理。
浓缩的方法主要有三种，即重力浓缩、气浮浓缩和离心浓缩法 。
二、主要技术指标及参数：
1 、环境温度： 0.5 ～ 40 ℃
2 、 处理水量： 0.5 ～ 1m3/h 、
3 、 外形尺寸：浓缩池 φ 4 00mm× 5 00mm 、
4 、 装置外形尺寸： 6 00mm×600mm×1300mm
5 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 30 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要参数及配置：
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 40 0 × 4 00 × 5 00mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 30 0 × 40 0 × 50 0mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 1 5W 、转速 12 0rpm ）、 （含调速器 1 只）
4 、 浓缩池 1 套， 透明有机玻璃材质、壁厚 8 mm ， Ø 40 0 × 50 0mm 、
5 、 304 不锈钢 提升 潜水泵 1 台、 流量 ： 16 ～ 19 （ L/min) 、 扬程： 2 .7 ～ 3.4 （ m ） 功率 1 2 0 W ；
6 、 搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 25 W 、转速 12 0rpm ）、 （含调速器 1 只）
7 、 流量测量与调节： 进水 转子 流量 计 1 只 ：量程 10 0~ 10 00L/h ；
8 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
9 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
10 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
。
