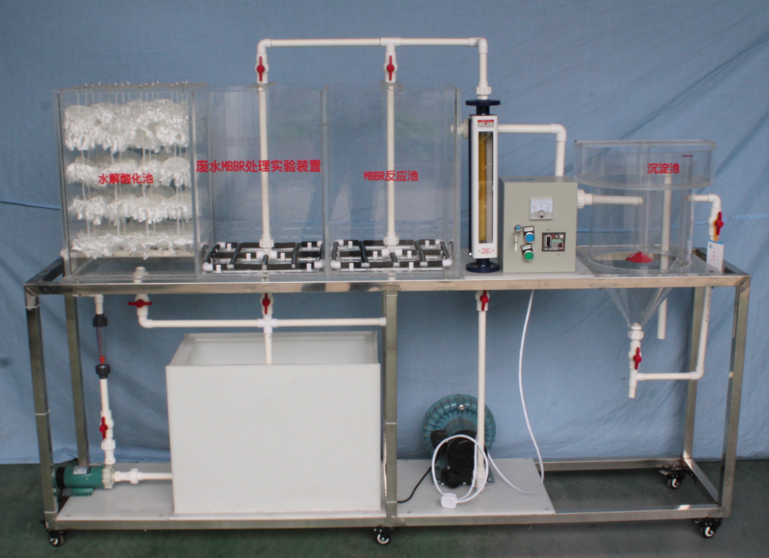

环境工程 JGTG-340 型 MBBR 实验装置
一、适用范围及原理：
MBBR 是在 20 世纪 90 年代中期得到开发和应用的，其兼具传统流化床和生物接触氧化法两者的优点，是一种新型高效的污水处理方法。迄今为止，国外已应用 MBBR 进行生活污
水处理、工业废水的小试、中试及生产性实验研究，均取得了较好的效果。
其中， Captor 工艺和 Linpor 工艺是目前两种比较成熟的多孔悬浮载体系统。在完全混合反应器中加入聚氨酯泡沫块供微生物附着生长，
用于处理城市生活污水处理，研究了其对 BOD 的去除和硝化作用。
结果表明，硝化细菌优先附着生长在载体上，硝化活性达 0.33mgN/h• 块载体 ( 载体体积为 8cm3/ 块 ) ，在 4h 内， BOD 可完全去除，并继而发生硝化作用，硝化作用可在 10h 内完成。在过去的 l0 年中，移动床生物膜技术在挪威得到了发展，现已有 100 多个基于此技术的污水处理厂在 l7 个国家中投入使用或在建造之中，它们主要用于去除市政污水或工业废水中的有机物及氨氮。
二、主要技术指标及参数：
1 、环境温度： 0.5 ～ 40 ℃
2 、处理水量： 2 0 L/h
3 、装置外形总尺寸： 1 6 00 mm×400 mm×1400m m 、
4 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 50 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 40 0 × 4 00 × 4 00mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 30 0 × 40 0 × 40 0mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 1 5W 、转速 12 0rpm ）、 （含调速器 1 只）
4 、 水解酸化池 1 套， 透明有机玻璃材质、壁厚 10 mm ， 35 0 × 30 0 × 55 0mm 、含 半软性填料
5 、 MBBR 反应池 2 套、 透明有机玻璃材质、壁厚 10 mm ， 30 0 × 30 0 × 50 0mm 、 带 微 孔 曝气 管 2 套、
6 、沉淀池 1 套、 透明有机玻璃材质、壁厚 8 mm ， Ø 25 0 × 35 0mm 、
7 、 防腐蚀 提升 磁力 水泵 1 台、 流量 ： 16 ～ 19 （ L/min) 、 扬程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
8 、 气 泵 1 台、功率 ： 40 W 、 最大 气 量： 1 6 L/min ，
9 、 流量测量与调节： 进水 转子 流量 计 1 只 ：量程 6 ~ 6 0L/h ；
10 、 流量测量与调节： 气体流量计 1 只、 量程 250 ~ 250 0L/h ；
11 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
12 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
13 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
。
