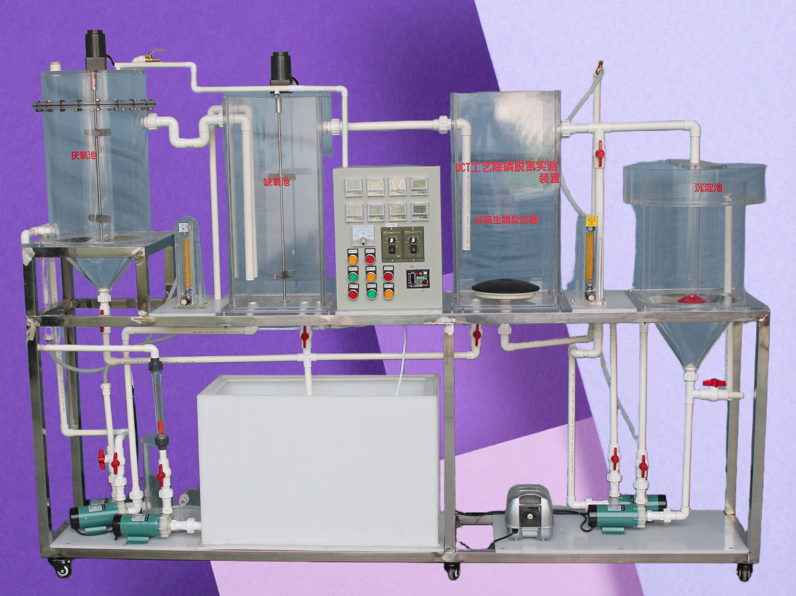

JGTG-272 UCT 工艺除磷脱氮实验装置
、实验目的：
按照国家 [ 污水综合排放标准 ] （ＧＢ８９７８－１９９６）规定，氨氮最高容许排放浓度二级标准是２５ｍｇ／Ｌ，磷酸盐（以Ｐ计）最高容许排放浓度二级标准是１．０ｍｇ／Ｌ。厌氧 —— 缺氧 —— 好氧（ A 2 O ）工艺是污水除磷脱氮技术的主流工艺，同常规活性污泥相比，不仅仅能生物去除ＢＯＤ，而且能去除氮和磷，这对于防止水体富营养化的加剧有重要的作用。
本装置是 A 2 O 工艺的教学演示和动态实验设备。通过装置实验希望达到以下目的：
1 了解 A 2 O 工艺的组成、运行操作要点；
2 确定去除率高、能量省的运行参数，指导生产运行；
3 针对一些工业污染源对该工艺运行中的冲击，提出准确的判断，避免造成较大的事故；
4 用实践经验培训学生、技术人员、操作人员，考核其独立的工作能力，提高人员的技术素质和企业管理水平；
5 利用装置运输方便的特点，可以在拟建污水厂的现场，进行污水处理可行性的试验。
二、主要技术指标及参数 ： ( 参考参数 )
1 、环境温度： 5 ℃ ～ 40 ℃
2 、处理水量： 8 ～ 16L/h
3 、设计进、出水水质：
进水 BOD 5 15 0 ～ 3 00mg/L 出水 15 ～ 3 0 mg/L
进水 COD 3 00 ～ 6 00mg/L 出水 3 0 ～ 6 0 mg/L
进水 SS 8 0 ～ 16 0mg/L 出水 8 ～ 16 mg/L
进水 pH 6 ～ 9 出水 6 ～ 9
4 、装置外形尺寸： 2 2 00 mm ×40 0 mm × 1500mm
5 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 50 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 500 × 400 × 5 00mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 350 × 400 × 4 50mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 1 5W 、转速 12 0rpm ）、 （含调速器 1 只）
4 、 防腐蚀 提升 磁力 水泵 1 台、 流量 ： 27 ～ 32 （ L/min) 、 扬程： 3 .1 ～ 4.3 （ m ） 功率 2 0 W ；
5 、 厌氧池：透明有机玻璃材质、壁厚 8 mm ， Ø 30 0 × 50 0mm ； 带 搅拌装置
6 、 缺氧池：透明有机玻璃材质、壁厚 10 mm ， 3 00 × 3 00 × 5 00mm 、 带 搅拌装置；
7 、 好氧池：透明有机玻璃材质、厚度 10mm ， 4 00 × 3 00 × 5 00mm ； 带 混合液回流泵；
8 、 二沉池：透明有机玻璃材质、壁厚 5mm ， Ø 25 0 × 40 0mm ； 带 污泥回流泵；
9 、 气 泵 1 台、功率 ： 40 W 、 最大 气 量： 1 6 L/min ， 带 微 孔 曝气 管 1 套、
10 、 加药 计量蠕动 泵 1 台、 流量范围： 0.008-460mL/min 、 配 有机玻璃加药箱 1 只、
1 1 、 污泥回流 蠕动 泵 1 台、 流量范围： 0.008-460mL/min 、
12 、 防腐蚀 混合液回流泵 1 台、 流量 ： 16 ～ 19 （ L/min) 、 扬程： 2 .7 ～ 3.4 （ m ） 功率 2 0 W ；
13 、 电机搅拌 2 台 、 304 不锈钢搅拌桨 2 套；（功率 6 W 、转速 12 0rpm ）、 配 调速器 2 只、
14 、 流量测量与调节： 进水 液体流量 计 1 个：量程 2-20L/H ，气体流量 计 1 个：量程 25 0~ 25 00L/h ；
1 5 、 可编程 自动 控制器 1 套、
16 、 实验台面（白色 10mm 厚 PP 板）、
17 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
18 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
19 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
四、软件组成 :
公司提供与本装置的实物配套使用 3D 交互式动态仿真软件 1 套、 ( 虚拟实训系统 ) 。
⑴ 、 3D 软件界面并有工具栏项目内容： ⑵ 、 3D 仿真演示软件与设备使用内容完全一致； ⑶ 、 3D 仿真软件屏幕大小尺寸可以编程； ⑷ 、整套软件与设备实验过程流程动画 ；⑸、 带视频讲解功能 。
。
