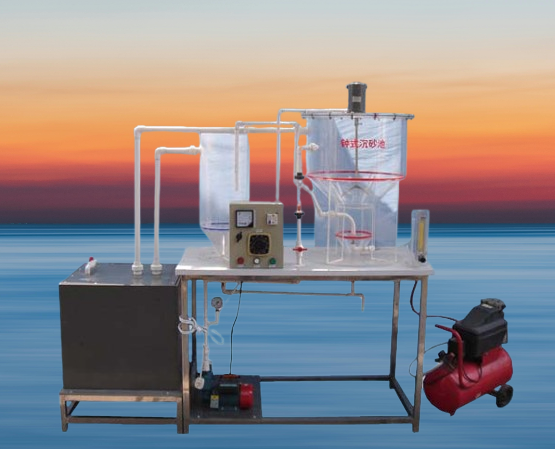

JGTG-302 型钟式沉砂池实验装置
一、实验目的：
该池可称是高效新颖的“钟式沉砂池”。它利用叶片调控池内水流流态与流速，以加强砂粒的沉降，而分离有机物令它随水逸出。
沉砂池除砂效率可达 95 ％（砂粒粒径≥ 0.297mm ），有机物分离效率约 70 ％。在我国有应用实例。其设备上部一圆形体，同侧设有进出水口，下部一小圆形体，当中是锥体，设有叶片转动，强把进水砂粒向下沉降。小圆聚砂体中央有一根砂粒提升管，用压缩空气把砂排出。
通过实验运转能达到以下目的：
-
掌握沉砂池的工作原理；
-
加强对内部的结构认识；
3 、了解运转的工作顺序。
二、主要技术指标及参数：
1 、环境温度： 5 ℃ ～ 40 ℃ 、
2 、 处理流量 12 L/s 、
3 、沉砂 池 Ø 35 0 mm× 50 0 mm
4 、 装置外形尺寸： 8 00mm×5 0 0mm×1500mm
5 、 工作电源： AC220V±10% 、 50Hz ，单相三线制，功率 50 0W ，安全保护：具有接地保护、漏电保护、过流保护 、
三、 主要配置：
1 、 原水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 3 00 × 400 × 45 0mm 、底板上安装有放空阀，方便将水排净；
2 、 清水箱 1 只 ：白色 PP 板 材质 、厚度 10mm ， 20 0 × 400 × 4 50mm ，底板上安装有放空阀，方便将水排净；
3 、配 原水箱搅拌电机 1 台 、 304 不锈钢搅拌桨 1 套；（功率 1 5W 、转速 12 0rpm ）、 （含调速器 1 只）、 4 、 钟式沉砂池 1 套、 透明有机玻璃材质、壁厚 8 mm ， 规格： Ø 350 × 70 0mm ；
5 、 防腐蚀 304 不锈钢 提升 水泵 1 台、 流量 ： 1 m 3 /h ) 、 扬程： 15 （ m ） 功率 370 W ；
6 、 气 泵 1 台、功率 ： 40 W 、 最大 气 量： 1 6 L/min ，
7 、流量测量与调节：进水 流量计 1 只、 （ LZS-15 、 量程 60 ~ 60 0L/h ）
8 、流量测量与调节： 气体流量计 1 只 、 （ LZB-10 、 量程 250 ~ 250 0L/h ）
9 、 电源控制系统：双面亚光密纹喷塑电控箱 1 只、漏电保护器 ( 德力西品牌） 、电压表、 带锁 按钮开关、线 管 等组成，
10 、 配套 UPVC 连接管道和阀门 （中财品牌） 。
11 、 不锈钢框架实验台（ 30mm × 30mm 不锈钢方管、配脚轮为万向轮带禁锢脚）等组成。
。
