过程控制实验装置平台 JG-PID 型单容水箱液位 PLC 控制上下水位串级实验装置

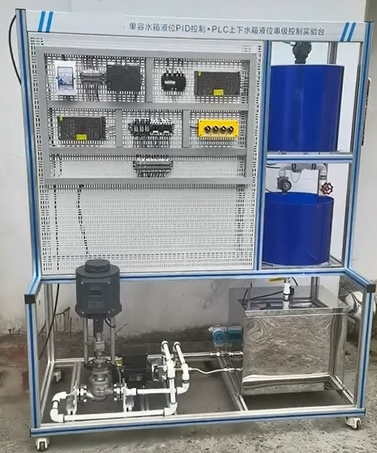

单容水箱液位 PID 控制实验和 PLC 上下水箱液位串级控制实验台

一、功能要求：
单容水箱液位 PID 控制实验 和 PLC 上下水箱液位串级控制实验台利用自动化仪表技术，计算机技术，通讯技术和自动控制技术，以实现对水箱液位的串级控制；通过 PLC 编程等方式实现对液位的串级 PID 控制；系统的控制效果既可通过水箱刻度直观地反映出来，也可通过传感器进行精确检测，通过软件显示瞬态响应指标进行对比，以便准确评估控制性能，并提供二次开发功能。
二、各项指标要求：
1 、实训屏：提供实验所需的单相 AC220V 电源，总电源由带漏电保护的空气开关控制，另控制屏内部设有电流型漏电保护器，配有漏电报警指示灯和告警复位按钮。实训装置的电网电压由一只指针式交流电压表监示。
2 、智能电动调节阀：等百分比特性内置侍服放大器，稀土永磁同步电机，体积小，力矩大。工作电压 ·24VAC ，输入电流 4-20mADC 。
3 、单相磁力泵：无泄漏，低噪音，单相 ·220VAC ，功率不大于 90% 。
4 、三相磁力泵：无泄漏，低噪音，三相 220VAC ，功率不大于 180V ，扬程不小于 8 米。
5 、温控调压模块 + 散热器：全隔离单相交流可控硅调压模块；控制信号： 4-20mADC 。
6 、压力变送器：不低于 0.5 级精度；输出信号：选 4-20mADC （二线制）；接头及外壳材料：不锈钢。 "
7 、 Pt100 温度传感器及温度变送器： A 级；温度变送器： 0.5 级精度， 0-100℃ 。
8 、涡轮流量计及流量变送器：量程： 0-1200L/ha 输出信号： 4-20mADC ；精度： 0.5 级。
9 、 PLC 控制系统：配置一个 4 入 /2 出模拟量模块 EM-AM06 ，可完成所有单通道输出、多通道输入控制实验。

。 。
