1. 设备要求

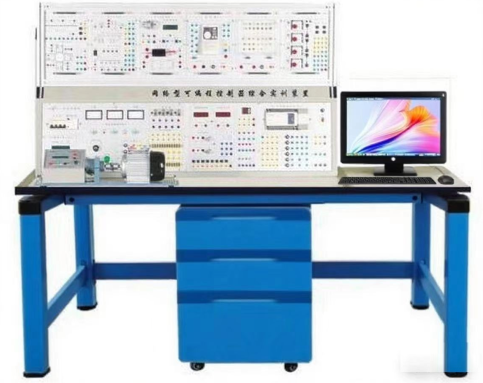

工作台应以网孔架为基础实训单元，仿真企业真实环境，可开展 PLC 系统基础模块连接实训。该工作台应采用 A ， B 双面实训方式，其中 A 工作面为 可编程控制器 1 实训区，该实训区应由电源单元、 PLC 单元、 PLC 学习箱单元、基础实训单元、扩展实训区（伺服控制小车运动实训单元、步进电机单元和变频器单元）六大部分组成。 B 工作面为 可编程控制器 2 实训区，主要分为电源单元、 PLC 单元、基础实训单元三部分组成。

1. 技术指标

1 、输入电源： 三相五线 AC 380V±10% 50HZ

2 、输入功率： ≤ 1kw

3 、工作环境：

1 ） 温度： -10℃ ～ +40℃

2 ） 相对湿度： ≤ 90% （ +20℃ ）

3 ） 海拔高度： ≤ 4000m

4 ） 空气清洁，无腐蚀性及爆炸性气体，无导电及能破坏绝缘的尘埃

4 、设备重量 : 100kg

5 、外形尺寸： 长 × 宽 × 高≥ 800mm×800mm×1940mm

1. 实训 要求

1 ． PLC 的实训

2 ．触摸屏的实训

3 ．触摸屏与 PLC 通讯的实训

4 ．伺服电机的控制实训

5 ．变频器的控制实训

6 ．小车运动控制实训

7 ．编码器控制实训

8 ． PLC 与变频器 PROFINET 总线通信

9 ．继电器 - 交流接触器系统的电动机正反转，星 - 三角，两台电机的顺序控制

1. 功能要求

1 、工作台

工作台应采用方形钢材焊接而成，共分为两个工作面，每个工作面由网孔板拼接而成，网孔板两端直接用螺栓与工作台固定。

工作台组成：

本设备应采用单工作面，可满足西门子 PLC 基础实训。在实训时，可进行两种接线方式，一种为学习型接线，其采用即插即用型端子插接方式接线，使用灵活，可增强学生对 PLC 接线的认识。另一种为直接接线方式，该方式更加接近工厂实际，能更好的提高学生接线的动手能力。

2 、 A 面实训区

实训单元组成：网孔板实训区主要应由电源单元、 PLC 单元、 PLC 学习箱单元、基础实训单元、变频器单元等组成。

（ 1 ）电源单元

组成： 三相四线漏电保护开关、 380V 数显表、开关电源、即插即用端子、双层端子、保险丝端子，导轨；

功能： 提供交流 380V 、 220V 、直流 24V 的电压供电，满足整机的需求。

（ 2 ） PLC 单元

组成： 至少包含 7 寸 触摸屏， 可编程控制器 ，线槽

功能： 本单元为整机逻辑控制单元，应可完成触摸屏编程组态的实训、 PLC 编程的实训、触摸屏与 PLC 之间的通讯实训、 PLC 之间的通讯等内容。

（ 3 ） PLC 学习箱单元

组成： 接线端子、 PLC 实训模块；

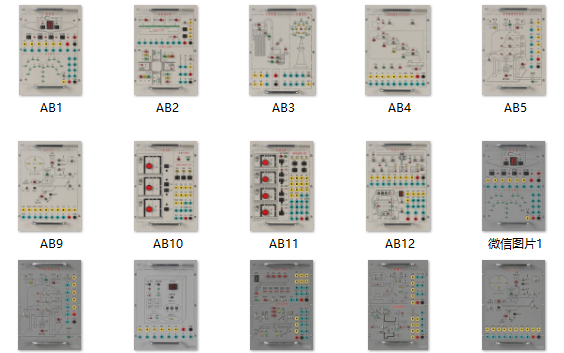

功能： 该单元为 PLC 学习仿真区，应可通过即插即用端子与 PLC 端进行连接，完成各类实训，方便快捷。通过选择不同的实验箱可满足电机控制、步进电机、铁塔之光、邮件分拣机、自控成型机、自动轧钢机等十多个实训。

（ 4 ）基础实训区单元

组成： 继电器、交流接触器、热继电器、导轨、线槽、双层端子；

功能： 该单元可以完成三相电机正反转控制实训，将实训模块所实训的个别功能进行实体化，与实训模块形成对比，更有利于学生的学习。

（ 5 ）扩展实训区

组成： 伺服系统、步进系统、变频系统、三相异步电动机模块；

功能： 该单元对实训内容进行了更深层次的提升，以实物模型为实训对象，学生通过在这个区域的实训，使其了解及掌握工业上运用非常广泛的运动控制技术与变频控制技术。

3 、 B 面实训区

实训单元组成：网孔板实训区主要应由电源单元、 PLC 单元、 PLC 学习箱单元、基础实训单元、变频器单元等组成。

（ 1 ）电源单元

组成： 三相四线漏电保护开关、 380V 数显、开关电源、即插即用端子、双层端子、保险丝端子，导轨；

功能： 提供交流 380V 、 220V 、直流 24V 的电压供电，满足整机的需求。

（ 2 ） PLC 单元

组成： 可编程控制器 ，线槽

功能： 本单元为整机逻辑控制单元，可完成触摸屏编程组态的实训、 PLC 编程的实训、触摸屏与 PLC 之间的通讯实训、 PLC 之间的通讯等内容。

（ 3 ）基础实训单元

组成： 继电器、交流接触器、热继电器、按钮指示灯、导轨、线槽、双层端子；

功能： 该单元可以完成三相电机正反转控制实训，将实训模块所实训的个别功能进行实体化，与实训模块形成对比，更有利于学生的学习。

4 、集成技术软件（共配一个点）

1. 要求软件需为新版本并支持多语言（中文，匈牙利语，英语、德语、法语、日语，韩语，葡萄牙，意大利），中文是默认语言。需要包括如下模块：项目资源管理器、变量管理器、配件管理器、信息资源管理器、翻译管理器、尺寸调教表格管理器、通讯管理器、库资源管理器、目录管理器以及软件有二种模式的切换（编辑模式、仿真模式）。软件还须具有大于等于 19 项自定义访问权限功能，如：可以对文档的动态测量仪访问、故障组件访问、功能组管理访问、在文档插入和粘贴技术组件、图层管理访问、組件技术外观手动修改、修改标准、类型和命名规则在文档上移动组件、在文档上移动特殊组件、绘图仪访问、类型及项目和文档命名规则、序列图访问、仿真、变量管理器访问、视图管理访问。

1 ）项目资源管理器：项目可以包含软件产生的所有文件和报告，他的结构包括多级子项目。外部文档可以通过超链接添加在一个项目中，管理各个文档。能够实时的查看项目使用元件的数量，对项目文档进行创建管理。

2 ）变量管理器：这个模块用来监测所有的变量，使用筛选功能找到特定变量。这个管理器为监测整个系统在仿真中的变化提供了一个工具。不同技术间的通信是通过变量分配实现的，比如，一个控制回路控制液压阀的螺线管状态，控制通过变量实现。

3 ）配件管理器：这个模块用来管理配件的进行查看修改。

★ 4 ）信息资源管理器：实时的监听项目文档的元器件操作、仿真，能够对错误操作以及仿真故障进行信息化提醒。（提供相关截图证明）

★ 5 ）翻译管理器：翻译管理器主要是用来管理项目文档语言切换，能够进行对微软支持的国家语言进行语言字典录入。一个文档工程可以包含多种语言。

★ 6 ）尺寸调教表格管理器：每个组件包含一个组件属性窗口，该属性被用来进行仿真（技术数据）、报告（产品信息）或者通讯信息（用户属性由其他文档类型的超连接定义）。

大部分组件（泵、马达、阀、管线、电机等）都有选型表，根据想要参数来定义最优物理参数。计算得来的参数可以直接应用到仿真中进行验证，用来计算的数学公式都可以在软件中查看。

7 ）通讯管理器：主要包括 OPC DA 与 OPC UA 通讯，能够对外部数据与内部数据的衔接关联，能够实施的监控外部数据通信状态的变化。

8 ）库资源管理器：管理器管理内置元器件库和个性化库，插入带变量分配的组装体，并不用重新定义变量来重新使用这些组件。

2. 元器件库至少有 2500 个元器件且可以自定义参数，主要包含七个类型元器件：液压元件和气动元件以及机械元件、电气元件、单线电工元件、人机控制界面元件、数字电路元件；电路器件中还包含有至少四种的 PLC 梯形图编程标准，以及方框图。

（ 1 ）液压元件与气动元件库主要分为普通液压元件与比例液压元件，各个液压元件按照液压泵和放大器、液压式离合器、储槽、管线与管接头、蓄能器、执行器、换向阀、流量阀、压力阀、传感器、流体调节器、测量仪器、插装件等来进行分类各种液压的元件。并且各液压元件库中的液压泵以及双向液压缸等集成了相关的剖视图动画，各个阀件能够进行详尽的相关设计参数，管线能够设定材料，流体的介质也能够进行设定。在仿真模式下可以对阀件进行调节参数。

（ 2 ）机械元件主要包括：离合器、轮子、传动轴、转向器、机械链接、机械的测量仪器（机械多用计、转力矩指示器等 .

（ 3 ）电气元器件主要按照线路和连接段子、连接器、电缆、辅助电路组件、主电路组件、测量仪器、有源和无源组件进行分类。在辅助电路组件里面包括了各种的熔断丝，保护继电器、开发、继电器接点、传感器、换向器、螺线管、接触器线圈、继电器线圈、信号设备里面各种指示灯以及各种的信号装置、 PLC 组件；主电路组件里面包括了电源、发电机、整流器、全波整流桥、逆变器、变压器、马达启动器、永磁同步机、直流永磁马达、串接马达、并励马达、复励马达、异步马达、步进马达 2 相 4 线、步进马达 2 相 5 线、步进马达 2 相 6 线、步进马达 2 相 8 线等、三相异步电动机、六线式三相异步鼠笼式电机等也包括了三相电阻负载、 R-L 负载、三相组电容器、二极管、双极结型晶体管（ BJT ）、场效应晶体管（ JFET ）、晶闸管等。能够通过序列图对 3D 模型进行动作周期性的设定仿真，能够通过 PWM 控制伺服电机，编码器反馈，模拟位置环的控制，通过指针追踪演示其伺服 PWM 调节过程。

（ 4 ）单线电工元件需要有包括电源、网络、能量转换器、保护、负载以及相关的直流组件、测量仪表进行分类。在网络里面包括了各种的隔离开关、辅助隔离开关、补偿设备（电容器组、串联补偿器、振荡电路、阻性负载等）、变压器包括了电力变压器、三绕组变压器、直流变压器等、测量仪器包括了电流互感器、感应式电压互感器、套管式电流互感器。

（ 5 ）人机控制界面元件主要包括按钮、开关、设定点装置、指示灯信号设备、 LED 显示表、 MMI 数字显示框等

（ 6 ）数字电路元件：主需要包括逻辑门、解码器、触发器、计数器、输入输出组件等组成。

（ 7 ）方框图库：能够进行通过输入块、输出块、 PID 块、滤波块、欧拉数 e 、 Π 、零极点等。可以进行自动控制闭环回路模型建立。投标文件内提供案例截图证明软件能够通过框图展示 PID 控制原理通过小车运动实现目标位置的过程；实时显示当前运动的加速度、速度、位置，并且能够通过曲线图进行监控， PID 环的调试。

3. 软件的各个元件可以直接复制到 WORD 或者 PPT 里面变成矢量图，辅助老师进行教学设计。

4 、软件附带视频录制功能，附件链接功能，库功能图层功能，绘图功能通过这些功能可以辅助教学进行设计二维动画与微视频的制作等。

5 、软件的仿真功能还提供序列图的方式控制相关元件仿真。能够通过序列图对工业机器人进行关节运动测试仿真。

6. 软件提供故障设置功能，软件应预设液压、气动、电气元器件可能会出现的故障点，只需根据需要在控制电路中自由选择所需设故的元器件或导线，勾选所需设置的故障点来制作故障文件，且可选择不同的元器件故障点来组合设置故障，从而制作大量的故障文件供学生进行排故的练习。能够对所绘制的元件进行自定义设定故障。对于液压气动元件主要有泄露、阻塞故障；对于电气元件主要有短路、短路等故障，每个项目的故障点应不少于 10 个。

7. 软件会根据所搭建系统上各元器件的属性及搭建的线路可通过万用表、钳形表、示波器、液压测试仪、压力计、温度计接点动态测量仪；虚拟工具实时的测量系统中的电压、电流、功率以及电阻值以及压力流量、压差。并且可以通过软件的报表功能生成元件的物料清单。

8 、 PLC 功能库包括了常见的多个厂家的 PLC 硬件库 , 如西门子、 Allen Bradley 、 Eaton 、 Koyo 、 LSE 、三菱、欧姆龙等厂家的 PLC 硬件库 , 能够直接的与电气元件库中的元件联合绘制 PLC 原理图，通过自带的 PLC 梯形图（ AB 、 IEC 、 Siemens 、 LSIS ）或者通过 SFC 顺序流程图进行控制编程。软件还提供自定义 PLC 硬件设计接口可以直接的自定义 PLC 硬件回路结构原理。

9. 软件扩展库包括

（ 1 ）多个可控对象包括十字交通灯、传送带控制、供料单元、金属弯管机、自动洗车、贴邮控制、纸箱处理器、水位控制系统、输送机升降机、球型分拣机、模拟钻孔机、三层电梯、电镀仿真、灌装瓶盖、水泥搅拌机、停车场、焊接输送机，数码管显示、水塔水位控制、天塔之光等。

（ 2 ）可再生能源定义库 : 该元件库包括了风力发电、太阳能板、电池组等可控动画。

（ 3 ）照明电路电气元件二维动画元件库：该元件库包括了常用电气的电源、空气开关、交流接触器、继电器、灯、变压器、开关、电机可以直接的通过二维动画形式构建回路并进行仿真模拟。

10 、软件的网络授权管理器可以实时的对账户进行自定义使用账户、使用权限的时间、 IP 等进行设定，使用情况的监控。

11 、软件提供不少于四个工业厂家数据库，能够直接的对工业相关的电气产品、气动产品、液压产品等，用于工程教学创新实验选型。提供电气厂家数据库案例有西门子 PLC314C 、 1512C ；变频器 FR-E700 、 SINAMICS V20 等产品元件库；软件还包括西门子 PLCS7-200 、 S7-200SMART 、 S7-1200 、 S7-1500 PLC 库。

12 、需要提供软件的学习视频不少于 60 集总时长不少于 800 分钟；提供软件工业案例视频集不少于 200 集时长不少于 100 分钟。提供软件配套软件教程能够进行教学使用（实训指导书一本（不少于 25 个案例）、配套讲义一套、配套教案一套、配套课件、配套项目案例资源 25 个。（为了满足教学需求投标文件内提供相关截图不少于 3 张）

13 、软件能够支持学校自主教学资源的开发共享。软件支持通过浏览器进行云端仿真设计（基于远程教学需求需要提供该应用截图证明）

14 、软件集成了 3D 扩展模块功能，该模块集成三维设计软件插件能够直接的打开三维机械设计软件进行三维模型的设计；对所设计的模型可以导入到软件中进行 3D 对象设计。能够通过 3D 扩展模块实现与外部 3D 模型进行 API 通讯，实现对外围 3D 对象仿真模拟； 3D 的对象可以在 PC 端也可以在移动端。提供四种自动化设备 3D 模型控制案例。

1 ）数字化控制技术仿真对象

（ 1 ）包括 3D 供料单元， 3D 加工单元， 3D 装配单元， 3D 分拣单元， 3D 输送单元，以及五个站的全站联机模式；能够通过方向轮盘进行切换不同的 3D 视觉（上下、左右、左旋、右旋、前进、后退，放大，缩小），通过这些方式能够增强对设备的认知以及观察设备的机械结构，工作流程。（ 2 ）支持两种控制方式：数字量与模拟量；当切换成数字量的方式用户可以通过数字量信号对各个单元进行数字量控制；当切换成模拟量控制方式时，能够进行以模拟量的方式对各单元气缸的伸缩进行控制。（ 3 ）选择全站模式时可以进行对供料单元、加工单元、装配单元的位置可以随意的调换，实训多种项目的个性化实践训练。（ 4 ）数字化控制技术 3D 虚拟仿真对象基于 Unity3D 开发；工业集成技术软件仿真系统可以直接的采集到自动化生产线 3D 虚拟仿真对象数据，实现对各个单站的控制。（ 5 ）数字化控制技术 3D 虚拟仿真对象具有 PC 版与移动端，工业集成技术软件仿真系统可以直接的对自动化生产线 3D 的五个单元分别控制。（ 6 ）工业机器人 3D 虚拟仿真对象 6 关节驱动至少包含取料仓储功能。

2 ） 3D 罐装生产线虚拟仿真对象

能够直接的通过软件对 3D 罐装流水线上瓶子进行贴标签工艺进行控制回路图进行同步控制

3 ） 3D 机电一体化虚拟仿真对象

能够直接的对机电一体化设备进行工艺编制、控制仿真模拟物料分拣过程。

15 、 本次项目包括所需局域网网络布线及交换机等附件配套设施。

16 、软件介质要求为光盘、通过硬件密钥进行授权

17 、实训室管理系统（共配 1 套）本管理系统包含 LED 终端、信息无线发射器、 LED 终端信息无线接收器。尺寸要求；长： 60cm ～ 70cm ，宽： 35cm ～ 40cm 。通过教师机安装的软件发布信息，信息以无线方式（无需 WIFI 网络、 3G 或 4G 、 5G 网络）传输至 LED 终端并显示发布的内容。提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。

18 、工业三维设计软件（共配一个点）
设计软件要求是面向工业和教育的虚实一体化集成的三维设计软件。基于 Windows 平台，既有传统三维软件的建模等功能，同时也突出在自动化集成领域三维设计功能，软件具有特征建模和协同建模两大建模方式，同时兼容市面上常见的三维软件格式，支持自顶向下和由底往上的设计思想，自由设计，兼容全面，软硬结合，易学易用。功能模块和设计需求包含（特征建模、协同建模、零件设计、曲面设计、钣金设计、焊接件设计、框架设计、装配体爆炸图、装配体动画、有限元分析、工程制图、运动仿真、电气原理图、装配设计、机械原理图、 2D 转换器、 3D 转换器、 PMI 信息）
软件提供在统一的集成设计环境中同时使用特征建模和协同建模两种方式。用户可以在任何需要的时候通过特征建模和协同建模的任意切换来加速模型的设计和编辑过程，特征建模可以方便的设计机械加工产生的铸件和细节。现有模型中的构建树元素可以选择性地转换为协同元素，能为构建器提供了更大的灵活性和使用系统的简单性。建模技术需要具备的功能要求：
1 ）特征建模功能要求：智能草图、历史树特征、特征关联、基于单个零件的设计修改，
2 ）协同建模功能要求：能够基于无历史树的特征，根据几何规则就能编辑修改模型，即使用变量化方式进行产品设计；融合了二、三维的操作环境，无需刻意去创建草图，系统会自动捕捉草图平面，实现从 2D 到 3D 的自然过渡；整个操作过程，可以在全三维环境下完成，也可以切换到二维平面视图；图形化的操作手柄方向盘，实时操控整个三维建模过程；可以编辑修改来自异种 CAD 的模型数据；无需打开零件，即可在装配环境下同时协同编辑修改多个零部件；可以编辑修改主流 3D 模型数据，实现数据重用，提高设计质量和效率。
3 ）数据处理及数据转换要求：能完整地继承二维的历史设计图纸，并能提供再编辑功能；与 DWG/DXF 实现双向数据衔接；能充分利用原来的视图数据，以及 2D 尺寸标注，支持从二维设计平滑转向三维实体设计，并自动将 2D 尺寸转变为 3D 可驱动尺寸；含有所有的中间数据交换接口，如 IGES 、 STEP 、 ACIS 、 Parasolid 、 STL 、 3MF 、 JT 等，以及含有对 CAXA 、 Solidworks 、 Pro/E 、 NX 、 Catia 等三维软件的数据接口；能够基于几何规则，深层次地编辑修改导入的 3D 数据。
4 ）变量化设计要求：变量名能使用中文名称；用户能根据设计要求，协同设置变量之间的关系，达到变量化设计的要求；能实现零件与零件之间的变量关联；能实现可变零件与可变装配的设计，满足个性化的设计需求。
5 ）装配设计：运用最简便的操作，就能完成部件的装配，能灵活修改、编辑装配关系；具有在装配环境下的多个零件设计和修改的能力，以及关联设计能力；支持超过十万个零部件规模的大型装配件设计，要有零部件轻量化能力、装配简化等的装配能力；可以实现装配件的物理属性管理， BOM 信息，具有干涉检查能力；支持 Top-Down 的自顶向下设计方式，能有效地利用装配草图来控制整个零部件设计；具有简单的运动仿真能力，可以实现动态的干涉检查；支持焊接设计；产生装配爆炸图，能制作真实渲染效果图，将动画文件保存为 AVI 格式，脱离 CAD 系统后独立运行；具有在三维装配模型上协同增加尺寸标注、公差、形位公差、表面粗糙度、注释等的能力，要符合国际标准，并且能被工程图协同利用，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
6 ）工程图要求：提供从三维模型生成符合国家标准的二维工程图，并且二维图纸要与三维模型保持关联关系；能与 AutoCAD 双向兼容；要能生成符合国标的各种视图，如剖视图、局部剖视图、方向视图等，并有对视图进行编辑的能力；要有符合国标的各种标注工具，公差、形位公差、表面粗糙度、基准符号、零件序号、注释等操作都要简单易行，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
7 ）钣金设计要求：提供易用的钣金设计能力，有平板、折弯、卷边、凹坑、百叶窗、角撑板、压花等常规的钣金设计；支持钣金的加强强度设计，包括角撑板、加强筋等，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
8 ）焊接件设计要求：能将复杂的产品工艺简单化，大大降低生产成品。在 3D 环境下增加的焊缝等标注，自动带入到 2D 工程图环境，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
9 ）框架设计要求：能空间定义框架路径（直线、曲线），多种框架截面类型可供选择，丰富的框架结构库，灵活的接口控制方法，可以将实体边直接转换为框架，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
10 ）运动仿真要求：能模拟零部件真实的运动状态（区别于动画），内嵌在装配环境中，实现装配体中动态的干涉检查，输出运动状态的动画，提供相关演示视频，以 U 盘的形式，密封在递交的响应文件包封中。
11 ）有限元分析效验能力要求：能够提供对实体的有限元分析，包括线性静态分析。

设备配置

序号	名称	主要技术指标	数量	单位	备注
1	电气控制工作台网孔架	长 × 宽 × 高 =800mm×800mm×1940mm	1	台
2	开关电源	24V 6A	2	套
3	漏电开关	3P+N	2	只
4	电压表	数字显示（ 380V ）	2	只
5	三相异步电动机		2	只
6	触摸屏	7 寸	1	只
7	可编程控制器 1	可编程控制器： 不少于 14 输入 10 输出 重量≥ 415g ≥100 KB 工作存储器 /4 MB 负载存储器 可编程控制器：不少于 8 输入 8 输出 可编程控制器： 45mA 模拟量	1	套
8	可编程控制器 2	可编程控制器：不少于 24 点输入 /16 点数出 ≥ 24 KB 程序存储器 /≥16 KB 数据存储器 /≥10 KB 保持性存储器 可编程控制器：重量≥ 201.9 g ，功耗 5.5 W ，不少于 8 输入 8 输出	1	套
9	旋转开关 L16A	L16A	4	只
10	急停开关	L16A	4	只
11	按钮开关 L16A	绿色（复位）	4	只
12	按钮开关 L16A	红色（复位）	4	只
13	指示灯 AD16	AD16-16C 黄色	4	只
14	指示灯 AD16	AD16-16C 绿色	4	只
15	指示灯 AD16	AD16-16C 红色	4	只
16	交流接触器	220V 电压	6	只
17	中间继电器	继电器 AHN22324+ 继电器座 AHNA21 24V 电压	5	套
18	热继电器	4.5A-7.2A	6	只
19	伺服系统	伺服电机 ECMA-C20604RS 交流伺服驱动器 ASD-B2-0421-B	1	套
20	变频器系统	变频器 G120C 0.75kw （带 PROFINET 通讯）	1	套
21	步进驱动器	3M458	1	只
22	步进电机	与 3S57Q-04079 一致，步距角 1.8°C ± 5% 相电流 (A) 3.0 保持扭矩 (Nm) 0.9 阻尼扭矩 (Nm) 0.04 相电阻 ( Ω ) 0.65±10% 相电感 (mH) 2.5±20% 电机惯量 (kg.cm2) 0.26 电机长度 L(mm) 54 引线数量 4	1	只
23	接近传感器	OBM-D07NK	3	只
24	限位开关	VS10N051C2	2	只
25	小车运动机构		1	套
26	线槽	5035	10	米
27	导轨	宽 35mm	5	米
28	螺丝螺帽
29	电线	采用护套结构手枪式连接线（有效防止触电危险）； 导线采用多股无氧铜线，手感柔软，外包绝缘层，具有柔软、耐压高、强度大、防硬化、韧性好等优点； 插头采用实芯铜质件外套铍轻铜弹片，接触优良；	1	套
30	配套资料	实训指导书、软件、设备使用手册、 光盘	1	套
31	PLC 编程线缆	与 PLC 配套	1	条
32	触摸屏与计算机通信线	与触摸屏配套	1	条
33	电脑推车	≥ 580*450*960 带脚轮、电脑托盘。	1	台
34	编程器	主频≥ 2.5GHz≥128G 固态 +1T 机械硬盘显卡：≥集成显卡显示器：≥ 21.5 寸，分辨率≥ 1920*1080	1	台
35	交通灯自控与手控	钮子开关 3 只，红、绿、黄指示灯各 4 只，安全插座 11 只；	1	块
36	全自动洗衣机	点动按钮（绿色） 4 只，红色停止点动按钮 1 只，指示灯 8 只，安全插座 13 只；	1	块

( 二 ) 5P 空调， 1 台
