电工电子与 PLC 可编程控制技术实验装置实训平 台

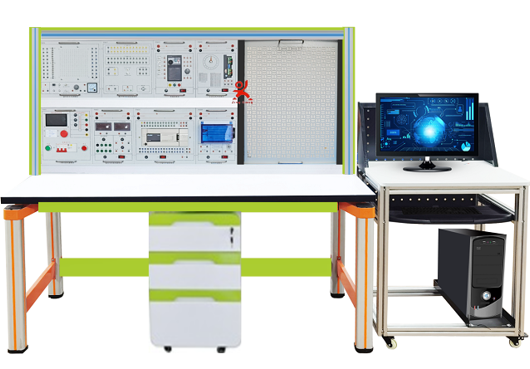

电工电子与 PLC 可编程控制技术实验装置 JGSY-21K 型 电工电子 PLC 实训台
一、 PLC 控制技术实验装置 - 产品概述
该装置是根据《中华人民共和国教育行业标准——电工电子类实训基地仪器设备配备标准》，教育部“振兴 21 世纪职业教育课程改革和教材建设规划”要求，按照职业教育的教学和实训要求研发的产品。适合高职院校、职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用、电子电器应用与维修等专业和非机电类专业的《可编程控制器技术》、《电气及 PLC 控制技术》、《 PLC 及其应用》、《变频调速技术》、《现场总线控制技术》课程的教学与技能实训。
实训装置也适合技工学校、职业院校、职教中心、鉴定站 / 所各工种 PLC 实操、技能鉴定考核。
二、 PLC 控制技术实验装置 - 特点
1 、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局， 操作方便、更换便捷、易扩展功能或开发新的实训项目。
2 、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。
三、技术参数
1 ）输入电源： 380V±10 ％ 50Hz ；
2 ）容量： <1000VA ；
3 ）工作环境：温度 -10℃ ～ +40℃ 相对湿度＜ 85 ％（ 25℃ ） 海拔＜ 4000m ；
4 ）外形尺寸：长 × 宽 × 高 140cm×70cm×158cm+ 电脑桌 63cm×50cm×110cm ；
5 ）安全保护措施：具有接地保护、漏电过载过流保护功能及智慧用电安全控制系统。
四、设备组成要求：
本实训台由实训挂件、实训桌、实训储物柜三大部分组成。
1 、实训桌： 采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各 2 个 C 字形铝压成型构件联接，台面高度约 750mm ，桌面板下设支撑框架，截面尺寸为 40×20mm ，承受力不少于 300kg 。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸： 70×70mm ，四面带槽，槽宽约 8mm ，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。 C 字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。桌面采用 25mm 麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少 4 个导向轮，方便实训台架移动；
2 、实训储物柜： 采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽 450x 深 550x 高 705 （ mm ），总重量≥ 31kg ；柜体四边圆弧设计： R=30mm ，柜体边框总厚度≤ 2.5mm ；配有承重型卡扣式三节轨，导轨承重量≥ 30kg ，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有 4 个万向带刹车脚轮。
3 、电脑桌： 钢铝结构，装有 4 只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。
4 、学生凳： （ 1 ）凳腿采用 30×30×1.2mm 的方管；（ 2 ）拉管采用 30×30×1.2mm 的方管；（ 3 ）凳面采用 240×340×25mm 刨花板贴木纹纸，凳高 40cm ，凳面与金属凳架使用大扁头防刮螺杆和防退螺帽穿越固定；（ 4 ）防锈处理：金属部件均需经酸洗、磷化、表面除锈处理，采用高压静电喷塑、高温烘烤处理，要求附着力强，抗氧化， 不脱剥，光滑美观，金属桌体颜色为灰色；
5 、模块及器材配置清单
序号 |
部件名称 |
功能及技术参数 |
数量 |
1 |
三相交流电源 |
（ 1 ）提供线电压 380V 交流电源、相电压 220V 交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。 |
1 套 |
2 |
低压交直流电源 |
提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低压交流电源一组，直流 24V/5A ，一路直流 5V/3A 一组， 0-10V 电压源， 0-20mA 电流源各一组，带数显指示，旋转编码器调节。 |
1 套 |
3 |
PLC 主机 |
CPU1214C 集成数字量 I/O （ 14 路数字量输入， 10 路数字量输出）；扩展模块 SM1223 一个，配置 SB1232 一个，配备直流电源 24V/5A 输出接口 |
1 套 |
4 |
触摸屏 |
TPC7032 7 寸寸彩色触摸屏，触摸屏实验组件采用 7 寸彩色触摸屏，液晶屏： 7"TFT 液晶屏，分辨率（ 800×480 ），高清真彩；工业级低功耗 Cortex-A8CPU 主频 600MGHz ；触摸屏：四线电阻式；内存： 128M ；存储设备： 128M 。接口： 1×RS232 ， 1×RS485 ， 2×USB ， 1×LAN 。所有接口、接线端子全部引出。 |
1 套 |
5 |
变频器 |
G120C 0.55KW 变频器，具有过电压、欠电压保护，变频器、电机过温保护，接地故障保护，短路保护等保护功能。接口全部引出到专业端子排上，方便学生做实验。 |
1 套 |
6 |
虚实结合实训 |
包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床 PLC 改造控制、隧道监控等模拟控制实训 （不少于 36 实训模块） ，指示灯采用贴片双色 LED ，面板采用 3D 立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类 PLC 模块具有输入信号高低电平切换功能。 |
1 套 |
7 |
伺服电机模块 |
伺服电机及驱动器一套，丝杆一套，滑块一套，编码器 |
1 套 |
8 |
温度闭环控制模块 |
包含加热单元，温度采集单元 |
1 套 |
9 |
网孔板 |
低压电器实训组件：配有网孔板 1 块，交流接触器 3 只，时间继电器 1 只，热继电器 1 只， 3 个按钮，塑料卡子 200 只，自攻螺丝 100 只。 |
1 套 |
10 |
电动机 |
三相鼠笼电动机 AC380V （ Y/△ ）、 180W ，铝质外壳 |
1 台 |
11 |
实训导线 |
4mm/3mm 双圈安全插座 1 批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆 1 套。 |
1 套 |
12 |
电脑桌 |
钢铝结构，装有 4 只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。 |
1 张 |
13 |
学生凳 |
钢木方凳 |
2 张 |
14 |
指导书 |
实验指导 |
1 本 |
五、实训项目
1 、变频器的面板控制实训
2 、变频器外部按钮控制实训
3 、变频器的电位器控制实训
4 、变频器的多段速控制实训
5 、基于 PLC 的变频器的正反转实训
6 、基于 PLC 的变频器的多段调速实训
7 、基于 PLC 的变频器的外部电压控制实训
8 、 PLC 控制变频器运行应用
9 、 PLC 基本指令的应用
10 、 PLC 功能指令的应用
11 、 PLC 流水花灯的程序应用
12 、触摸屏编程软件使用
13 、触摸屏与 PLC 编程应用
14 、 PLC 与步进控制系统的应用
15 、编码器速度检测的应用
16 、编码器位置检测的应用
17 、传感器的检测应用
18 、伺服电机的调试控制与实现
19 、伺服驱动器位置控制参数设置
20 、基于 HMI 和 PLC 的人机对弈智能编程调试及其 PLC 智能算法。
。 。
