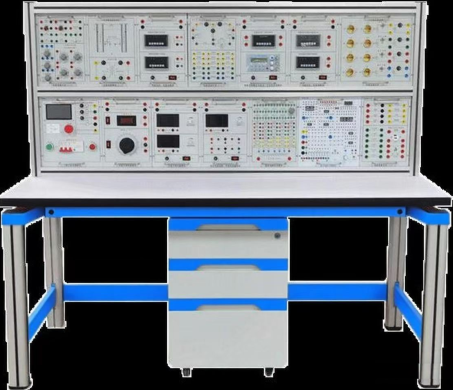

电工电子综合实验装置

序号

部件名称

功能及技术参数

数量



1



实验桌

1. 桌子台面板采用 E1 级三聚氰胺复面合成板，台面厚度约 25mm 。
2. 采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各 2 个 C 字形铝压成型构件联接，台面高度约 800mm ，桌面板下设支撑框架，截面尺寸为 30×30mm ，承受力不少于 300kg 。
3. 立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸： 70×70mm ，四面带槽，槽宽约 8mm ，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。
4.C 字形铝压成型构件为左、右对称件，外形约 160×166×70mm ，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘色静电喷涂工艺。



1 套

2

实验台架

电工电子实验台架采用独立框架式结构设计，框架由上中下左右五根工业铝型材分割为上下两个区域，所有型材表面滑，无凹槽，用于放置仪表、实验模块等。

1 套

3

存储柜

采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽 450x 深 550x 高 705 （ mm ），总重量≥ 31kg ；柜体四边圆弧设计： R=30mm ，柜体边框总厚度≤ 2.5mm ；配有承重型卡扣式三节轨，导轨承重量≥ 30kg ，抽屉把手采用卡套式钣金卷边工艺，把手尺寸≥ 440x45x18mm ，抽屉采用联体锁设计，底部配有 4 个 1.5 寸万向带刹车脚轮。

1 套







4







三相交流电源

（ 1 ）提供线电压 380V 交流电源、相电压 220V 交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。
（ 2 ）实验室智慧用电安全控制系统
智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定 7 大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线 4G 和有线以太网与手机 APP 和 PC 端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。
智能终端：智能电源管理系统以 32 位 ARM 为核心，采用 4.3 寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供 Zigbee 、 CAN 等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备， PC 端进行授权之后，设备可启动使用， PC 端可分时预约设备的启动和停止。配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。







1 套


5


智能交流电表挂箱

7 吋液晶触摸屏，能同时测试交流电流、交流电压、有功功率、无功功率、视在功率、功率因素；电压电流波形和电压电流矢量图液晶实时显示，形象反映电压电流相位关系，自动识别负载性质（感性或容性）；配套上位机软件，和 PC 连接观测更直观，配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。


1 套


6


三相交流电挂箱

挂箱不少于 3 组，方便研究三相交流电 Y 型和△型线电压相电压、线电流相电流间相互关系 ; 基于一个电感 (1H) 、一组电容 (0.5 ㎌、 1 ㎌、 2 ㎌、 4 ㎌、 8 ㎌ ) 和一个白炽灯研究交流电电流与电压相位关系、提高功率因素方法、白炽灯亮暗与有功功率无功功率视在功率关系；配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。


1 套


7


电路分析实验挂箱

电阻、电容、电感三种元件设计，实验时学生可通过触摸屏设定元件值；不少于 5 个数控电阻箱、 3 个数控电容箱和 1 个数控电感箱；数控电阻箱最大电阻≥ 90KΩ ，步长≤ 1Ω ，功率不小于 1W ；数控电容箱最大容值≥ 16 ，步长≤ 2000pf; 数控电感箱最大电感值≥ 70mh ，步长≤ 10mh ；运算放大器 1 组；配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。


1 套


8


综合仪表挂箱

万用表 : 自动量程，可以能测电阻、电压、电流等参数 ; 测量数据可存储；
双路稳压源 : 输出电压≥ 32V ，输出电流≥ 2A ，电压步长正负 0.1V ，设有短路保护自动恢复功能 ;
2 ） DDS 任意波形发生器：频率、幅度数字电位器连续可调。同时显示双通道输出波形。输出频率 :0.0000 ～ 10MHZ, 输出幅度 0 ～  20VP-P, 幅度分辨率≤ 10mV 。信号类型 : 正弦波、三角波、方波、矩形波、锯齿波、任意波等。可调参数 : 占空比调节、幅度可调节、 -100% ～ +100% 的直流偏置调节、相位差可调、频率可调、幅度可调等。具有频率测量、周期测量、正负脉宽测量、占空比测量和计数功能。
(6) 具有通讯功能，能够使用 PC 控制，并且能够在 PC 上编辑任意波形后下载到仪器输出波形。配套有网络接口扩展功能，方便基于互联网线上实验，可扩展线上线下混合实验模式。


1 套


19

模拟电路实验模块

提供低压交流电源（ 0V 、 6V 、 10V 、 14V 抽头各一路及中心抽头 17V 两路）、三极管（ 3DG6 、 3DG12 、 3CG12 ）、二极管（ 1N4007 、 1N4148 ）、稳压块（ 7812 、 7815 、 7915 、 LM317 ）、电阻、单结晶体管、蜂鸣器、电容等。配有相关实验元器件。


1 套


20


数字电路实验模块

提供四位十进制译码显示器、八位逻辑电平开关、八位逻辑电平指示器、三态逻辑笔（红、黄、绿指示）、脉冲信号源（正、负输出单次脉冲和频率为 0.5Hz ～ 300kHz 连续可调的计数脉冲源各一路），设有一些高可靠圆脚集成电路插座（ 14P 、 16P 、 28P 、 40P 若干只）。配有相关实验元器件。

1 套

21

实验导线

根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。

1 套

22

实验配件

提供与实验设备相匹配的实验指导书、配件等。

1 套
