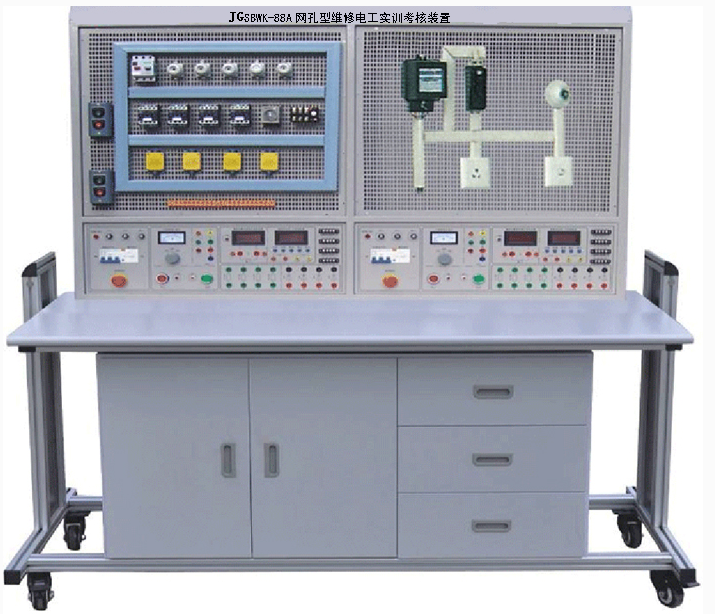

JGSBWK-88A网孔型维修电工实训考核装置
一、概述：
维修电工实训考核装置主要由实训桌、网孔板、实训元器件组成。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。
二、特点
1、电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目。
2、操作台只需三相四线的交流电源即可。
3、实训台配备两组相互独立的电源，互不干扰，即可以两个学生同时进行实训。
4、设有电流型漏电保护器，能确保操作者安全，电源输出均有监视及短路保护等功能，使用安全可靠。
三、技术性能
1、输入电源：三相四线制～ 380V±10% 50Hz
2、温度： -5℃ ～ +40℃ ，相对湿度＜ 85% （ 25℃ ）
3、装置容量：＜ 1.5KVA
4、外形尺寸： 1500mm×700mm×1690mm
四、实训台配置
1、公共部分：设有电压型漏电和电流型漏电保护，外部电源输入有指示灯指示，设有急停按钮，遇紧急情况按下按钮切断实训台总电源。
2、每组提供线电压 380V 或相电压 220V 两种电源，单相电源插座、线电压输入指示表。
3、每组提供 3V 、 6V 、 9V 、 12V 、 18V 、 24V 、 36V 低压交流电源。
4、每组提供一路恒流稳压电源，电压 0-30V ，最大电流 3A ，内置式继电器自动换档，多圈电位器连续调节，有数字表指示电流电压值。
5、实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，造型美观大方，桌子左右有抽屉，下部有元件储存柜。
6、网孔板 : 挂件式 600mm × 700mm 、孔大小为 5mm × 15mm 、材质：不锈钢板 1.5mm 。
7、配套的实训连接导线：护套结构手枪插连接线。
五、参考实训项目
1．电工布线工艺实训
2．两个开关控制一盏灯线路训练
3．声控开关控制白炽电路训练
4．二地控制一盏灯电路训练
5．三地控制一盏灯电路训练
6．日光灯线路接线训练
7．单相电度表直接安装接线
8．单相电度表经电流互感器安装接线
9．室内照明电路安装训练
10．配电板安装训练
11．交流负载电功率的测量
12．三相异步电动机直接启动控制
13．三相异步电动机接触器点动控制线路
14．三相异步电动机接触器自锁控制线路
15．三相异步电动机 Y/ △自动控制线路
16．用倒顺开关控制三相异步电动机正反转线路
17．接触器联锁的正反转控制线路
18．按钮联锁的三相异步电动机正反转控制线路
19．双重联锁的三相异步电动机正反转控制线路
20．三相异步电动机多地控制
21．工作台自动往返控制线路
22．三相异步电动机串电阻降压启动控制线路
23．三相异步电动机能耗制动控制线路
六、实训项目元器件清单
序号 |
名称型号 |
单位 |
数量 |
1 |
单相电度表 |
台 |
2 |
2 |
螺口灯座 |
只 |
4 |
3 |
灯泡 |
只 |
4 |
4 |
单联开关 |
只 |
2 |
5 |
双控开关 |
只 |
2 |
6 |
声（光）控延时开关 |
只 |
2 |
7 |
开关盒 |
只 |
4 |
8 |
镇流器 (220V13W) |
套 |
2 |
9 |
电流互感器 |
只 |
2 |
10 |
空气开关 |
只 |
2 |
11 |
保险丝座 |
只 |
2 |
12 |
直插式保险座 |
只 |
4 |
13 |
RT14-20\2A熔断器 |
只 |
6 |
14 |
RT14-20\3A熔断器 |
只 |
4 |
15 |
LC1-D0610Q5N交流接触器 |
只 |
6 |
16 |
LA1-DN11接触器辅助触头 |
只 |
6 |
17 |
JRS1D-25/Z(0.63-1A)热继电器 |
只 |
2 |
18 |
JRS1-25热继电器座 |
只 |
2 |
19 |
ST3PA-B/380V(0-60S)通电延时时间继电器 |
个 |
4 |
20 |
PF-083A时间继电器座 |
只 |
4 |
21 |
Φ 22-LAY16-AG11 平动按钮 |
只 |
4 |
22 |
Φ22-LAY16-AR11平动按钮 |
只 |
4 |
23 |
TYX2-P(绿、红 ) 按钮开关合（两个开关） |
只 |
4 |
24 |
LX9-222行程开关 |
只 |
4 |
25 |
LX9-001行程开关 |
只 |
4 |
26 |
KO3-15倒顺开关 |
只 |
2 |
27 |
75Ω \75W 电阻 |
只 |
6 |
28 |
10Ω \25W 电阻 |
只 |
2 |
29 |
二极管 |
只 |
8 |
30 |
塑料安装卡子 |
只 |
500 |
31 |
不锈钢自攻螺丝 |
只 |
360 |
32 |
走线槽 |
米 |
4 |
33 |
JF5-2.5/5接线端子排 |
个 |
10 |
34 |
G形导轨 |
根 |
2 |
35 |
WDJ26 (380V/△ ) 三相鼠笼式异步电动机 |
台 |
2 |
36 |
YZ10RR25/10W日光灯灯管 |
个 |
2 |
37 |
Φ 22-LAY16-AB11 平动按钮 |
只 |
2 |
38 |
TYX3-P(黑、绿、红 ) 按钮开关合（三个开关） |
个 |
2 |
39 |
RT14-20/2A直插式保险丝 |
个 |
4 |
40 |
RL1-15/3A螺旋式保险丝 |
个 |
6 |
41 |
低压断路器 |
个 |
6 |
。
