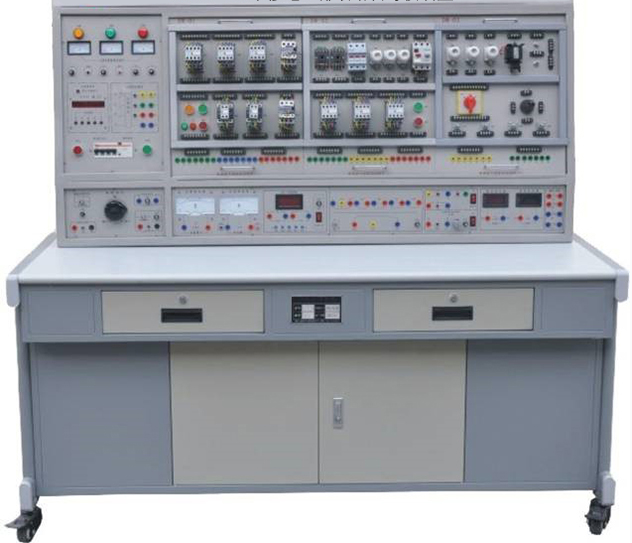

JGWXG-01K 维修电工排故培训考核装置
一、概述：
维修电工排故培训考核装置是根据劳动和社会保障部颁发的维修电工初、中级考核培训技能内容所要求的电气控制线路和实用电子线路而研发的实训装置，通过本实训装置的实训操作，能快速掌握该课程的实用技术与操作技能。具有针对性、实用性、科学性和先进性，该装置不仅可供学生实训操作，也是各劳动职业技能鉴定部门、大中专院校、职校、技校初级、中级维修电工技能考核的理想设备。
二、设备组成及特点：
( 一 ) DW01 电源、仪器控制屏
控制屏为铁质双层亚光密纹喷塑结构，铝质面板。为实验提供交流电源、高压直流电源、低压直流电源及各种测试仪表等。具体功能如下：
1 、主控功能板
(1) 三相四线电源输入，经漏电保护器后，经过总开关 , 由接触器通过起、停按钮进行操作；
(2) 设有 450V 指针式交流电压表三只，指示电源输入的三相电压；
(3) 无线智能考核系统
采用 MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。
控制模块 (PC 控制终端或手持移动控制终端 ) 和驱动模块 ( 智能故障设置驱动盒 ) 分离， 避免复杂连线干扰控制器，系统更加可靠。
驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块 ( 可插拔型 ) 和 RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。
手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对 话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。
手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。
可通过 PC 机或平板电脑 控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与 学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。 ( 注：教师与学员设故与排故界面原理图与设备面板原理图完全一致 )
可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的 开路故障、 16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故 障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、 128 路小电流 2A 的信号通 路的开路、不良、偶发、短路等故障，共 192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。
所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。
用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统 组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。
2 、交、直流电源
(1) 励磁电源：直流 220V/0.5A ，具有短路保护。
(2) 电枢电源：直流 0 ～ 220V/2A 连续可调电源一路，具有短路保护。
(3) 直流稳压电源： ±12V/0.5A 两路，＋ 5V/0.5A 一路，具有短路软截止自动恢复保护功能。
(4) 交流电源：
①、设有变压器一组，变压器原边根据不同的接线可加 220V ，也可以加 380V 交流电源，合上开关后，变压器副边即可输出 36V 、 110V 、 20V 、 20V 、 12V 、 6.3V 的交流电压；
②、设有单相调压器一组，可得到交流 0 ～ 250V 可调电压；
③、控制屏设有单相三极 220V 电源插座及三相四极 380V 电源插座。
3 、交、直流仪表
(1) 交流电压表： 0 ～ 500V 带镜面交流电压表一只，精度 1.0 级。
(2) 交流电压表： 0 ～ 5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能。
(3) 功率、功率因数表：由微电脑、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度 1.0 级，电压、电流量程分别为 450V 、 5A ，测量功率因数时还能自动判断负载性质（感性显示 "L" ，容性显示 "C" ，纯电阻不显示），可储存 15 组数据，供随时查阅。
(4) 直流电压表：直流数字电压表 1 只，测量范围 0 ～ 300V ，三位半数显，输入阻抗为 10MΩ ，精度 0.5 级。
(5) 直流电流表：直流数字电流表 1 只，测量范围为 0 ～ 5A ，三位半数显，精度 0.5 级，具有超量程报警、指示、切断总电源等功能。
（二）实验桌
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、而磨高密度板、结构坚固，造型美观大方。桌子左右各设有两个抽屉（带锁）。
（三）实训挂箱
挂箱上已安装有熔断器、钮子开关、交流接触器、时间继电器、直流接触器、按钮开关、信号指示灯、热继电器等，所有器件均采用国内外知名品牌。各种实训元器件的接线都在接线端子排上进行接线，避免了因长期在器件本身进行螺丝拆装而导致元器件的损耗，通过走线槽走线，进行工艺布线训练。实训电路与装置电源的连接通过安全插座和高可靠护套结构手枪插连接线，安全快捷。
1.DW-01 维修电工实训组件（一）
挂板上装有热继电器、交流接触器、按钮指示灯（ 6.3V ），接线端子和安全插座等。
2.DW-02 维修电工实训组件（二）
挂箱上装有螺旋式熔断器、直插式熔断器、低压断路器、时间继电器、交流接触器、接线端子和安全插座等。
3.DW-03 维修电工实训组件（三）
挂箱上装有螺旋式熔断器、转换开关、电磁阀、十字开关、行程开关等
4.DW-10 仪表照明实训考核组件（一）
提供二极漏电保护器 1 只、 3P 熔断器 2 只、闸刀开关 1 只、单相电度表 1 只
5.DW-11 仪表照明实训考核组件（二）
提供螺口灯座 2 只、开关盒 3 只、镇流器 1 只、启辉器 1 只、日光灯 1 只、钮子开关 2 只、双联开关 1 只
6.DW-12 仪表照明实训考核组件（三）
提供交流电流表 3 只、电流互感器 3 只
7.DW-13 仪表照明实训考核组件（四）
提供交流电压表 1 只、电压指示切换开关 1 只
8.DW-14 仪表照明实训考核组件（五）
提供三相三线有功电度表 1 只
9.DW-15 仪表照明实训考核组件（六）
提供三相四线有功电度表 1 只
10.DW-16 仪表照明实训考核组件（七）
提供三相四线无功电度表 1 只
三、技术参数
1. 输入电压：三相四线（或三相五线） 380V±10% 50Hz
2. 工作环境：温度范围为 -10 ～＋ 40℃ 相对湿度＜ 85% （ 25℃ ）
3. 外形尺寸： 1680×700×1600mm3
4. 装置容量：＜ 1.5KVA
四、实训项目
1. 单相启动停止控制电路
2. 异步电动机点动控制电路
3. 异步电动机两地控制电路
4. 异步电动机联锁正反转控制电路
5. 双重联锁控制电路
6. 自动顺序控制电路
7. 手动顺序启动
8. 异步电动机星、三角控制电路
9. 异步电动机能耗制动控制电路
10.按钮联锁的三相异步电动机正反转控制线路
11. 接触器联锁的三相异步电动机正反转控制线路
12. 双重联锁的三相异步电动机正反转控制线路
13. 单向减压启动及反接制动控制线路
14. 异步电动机反接制动控制电路
15. 自动往返控制线路
16. 正反转点动、启动控制电路
17. 带有点动的自动往返控制电路
18. 异步电动机自锁控制电路
19. 异步电动机单相点动、启动控制电路
20. 三相线绕式异步电机手动控制线路
21. 三相线绕式异步电机自动控制线路
22.C620-1 型车床控制电路
23. 电动葫芦控制电路
24.Y3150 型滚齿机控制电路
25. 电动葫芦电路
26.Z3040 摇臂钻床电路
27.CA6140 车床电路
28. 插座和一个开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）
28. 两个双联开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）
29. 三个开关控制一盏灯（白炽灯、荧光灯 + 二极漏电开关）
30. 日光灯线路的接线
31. 声控开关控制白炽灯电路的接线
32. 触摸延时开关控制白炽灯电路的接线
33. 人体感应开关控制白炽灯电路的接线
34. 单相电度表直接接线电路
35. 单相电度表经电流互感器的接线电路
36. 电压表、电流表接线电路
37. 万能转换开关的电压表测量三相电压接线
38. 一只电流互感器用于单相回路的控制电路接线
39. 三只电流互感器接成星形接线电路
40. 三只电流互感器接成三角形接线电路
41. 三相功率因数表的测量电路
42. 三相三线有功电度表的接线电路
43. 三相三线有功电度表经电流互感器的接线电路
44. 三相四线有功电度表的接线电路
45. 三相四线无功电度表经电流互感器的接线电路
46. 三相四线无功电度表的接线电路
47. 三相四线无功电度表经电流互感器的接线电路
五、维修电工排故培训考核装置总体配置表一
序号 |
名称 |
单位 |
数量 |
备注 |
|
1 |
维修电工实训考核台架 |
台 |
1 |
外形尺寸： 1600mm × 280mm × 850mm ； 材 料：钢木结构；符合国家相关环保要求； 输入电压： AC 380 V ± 10% 50 Hz 三相五线； 容 量：＜ 1.5 kVA ； 实 验 屏：用于挂置实训单元挂板 具体配置详见“表二维修电工实训考核台架详细说明表” |
|
2 |
实训桌 |
张 |
1 |
双层亚光密纹喷塑，外形尺寸： 1680mm × 700mm × 800mm |
|
3 |
实训单元挂箱 |
块 |
1 |
见表三 |
|
4 |
电机 |
块 |
1 |
SBDJ01 |
三相线绕式异步电动机 380V/Y |
SBDJ02 |
三相异步电动机（ 380V/△ ）带速度继电器 |
||||
5 |
无线管理器 |
套 |
1 |
无线智能考核系统 ：故障设置（共 192 路故障设置）、故障排除、参数设定、远程起动、到时切断电源、自动评分等功能。 |
|
排故装置 |
|||||
6 |
学生凳 |
张 |
2 |
钢木方凳 |
|
7 |
电工连线 |
套 |
1 |
20 根：长 1000mm 黄 6 条、绿 6 条、红 6 条、黑 2 条； 10 根：长 600mm 黄 2 条、绿 2 条、红 2 条、蓝 2 条、黑 2 条。 |
|
8 |
常用工具 |
套 |
1 |
一字螺丝刀 1 把；十字螺丝刀 1 把；剥线钳 1 把；指针式万用表 1 个；斜口钳 1 把。 |
|
9 |
实验说明书 |
套 |
1 |
指导学生实训 |
|
10 |
无线智能管理考核软件 |
套 |
共 1 |
见附件一 |
|
11 |
配套仿真软件 |
套 |
1 |
见附件二 |
|
表二、维修电工排故培训考核装置架详细说明表
序号 |
名称 |
单位 |
数量 |
备注 |
1 |
维修电工实训考核台架 |
套 |
1 |
钢木结构；尺寸： 1680mm × 720mm × 1650mm ； 用于挂置实训单元挂箱等。 |
2 |
数字式直流电压表 |
个 |
1 |
量程 0 ～ 300 V ；三位半数显示 |
3 |
数字式直流电流表 |
个 |
1 |
量程 0 ～ 5A ；三位半数字显示 |
4 |
指针式交流电压表 |
个 |
1 |
0 ～ 500V 带镜面交流电压表一只，精度 1.0 级。 |
5 |
指针式交流电流表 |
个 |
1 |
0 ～ 5A 带镜面交流电流表一只，精度 1.0 级，具有超量程报警、指示、切断总电源等功能。 |
6 |
功率、功率因数表 |
个 |
1 |
由微电脑、高精度 A/D 转换芯片和全数显电路构成。通过键控、数显窗口实现人机对话功能控制模式。为了提高测量范围和测试精度，在硬、软件上均分八档区域，自动判断、自动换档。功率测量精度 1.0 级，电压、电流量程分别为 450V 、 5A ，测量功率因数时还能自动判断负载性质（感性显示“ L ”，容性显示“ C ”，纯电阻不显示），可储存 15 组数据，供随时查阅。 |
7 |
固定交流电源 |
套 |
1 |
（输入） 380 V/220V （输出） 110 V 、 36 V 、 20 V （两组）、 12 V 、 6.3 V ；（具有过流保护报警切断电源，智能化误操作记录功能） |
8 |
可调交流电源输出 |
组 |
1 |
0 ～ 220V 连续可调；（具有过流保护报警切断电源，智能化误操作记录功能） |
9 |
直流稳压电源输出 |
组 |
1 |
1 、可调同步电枢电源 0 ～ 40V 可调 2 A （ 1 组）； 2 、 +12 V/1.5A 1 组； -12V/1.5 A 1 组； +5 V/1.5A 1 组； |
10 |
电枢电压输出电源 |
组 |
1 |
0 ～ 220/2A ；具有过流保护报警切断电源，智能化误操作记录功能）； |
11 |
励磁电源输出 |
组 |
1 |
220 V/0.5 A （具有过流保护报警切断电源，智能化误操作记录功能）。 |
12 |
整流二极管 |
只 |
4 |
2N5408 |
13 |
实验管理器 |
套 |
1 |
具有时钟、定时提醒、定时上电、定时切断电源功能。 |
14 |
误操作记录装置 |
套 |
1 |
自动记录由于接线或操作错误所造成的漏电告警、仪表超量程告警总次数 , 为学生实训技能的考核提供一个统一的标准。 |
15 |
安全保护 |
组 |
1 |
漏电保护动作电流≤ 30 mA 、紧急停电保护按钮开关、各组电源具有过流切断各自电源保护，单片机自动控制工作电流限流功能。 |
16 |
交流电源输出插孔 |
组 |
1 |
380V 电源：插座式一组、接插式一组（三相五线）， 220V 电源：三插式一组、接插式一组 |
表三、维修电工排故培训考核装置说明表
挂箱编号 |
实训模块名称 |
数量 |
备 注 |
DW-01 |
维修电工实训组件（一） |
1 件 |
挂板上装有热继电器、交流接触器（ 380V ）、按钮 指示灯（ 6.3V ），接线端子等 |
DW-02 |
维修电工实训组件（二） |
1 件 |
挂板上装有螺旋式熔断器、直插式熔断器、低压断 路器、时间继电器、交流接触器、接线端子等 |
DW-03 |
维修电工实训组件（三） |
1 件 |
挂板上装有螺旋式熔断器、转换开关、电磁阀、十 字开关、行程开关等 |
SB-010 |
答题器挂箱 |
1 件 |
|
DW-10 |
仪表照明实训考核组件（一） |
1 件 |
提供二极漏电保护器 1 只、 3P 熔断器 2 只、闸刀开 关 1 保、单相电度表 1 只 |
DW-11 |
仪表照明实训考核组件（二） |
1 件 |
提供螺口灯座 2 只、开关盒 3 只、镇流器 1 只、启辉 器 1 只、日光灯 1 只 |
DW-12 |
仪表照明实训考核组件（三） |
1 件 |
提供交流电流表 3 只、电流互感器 3 只 |
DW-13 |
仪表照明实训考核组件（四） |
1 件 |
提供交流电压表 1 只、电压指示切换开关 1 只 |
DW-14 |
仪表照明实训考核组件（五） |
1 件 |
提供三相三线有功电度表 1 只 |
DW-15 |
仪表照明实训考核组件（六） |
1 件 |
提供三相四线有功电度表 1 只 |
DW-16 |
仪表照明实训考核组件（七） |
1 件 |
提供三相四线无功电度表 1 只 |
。
