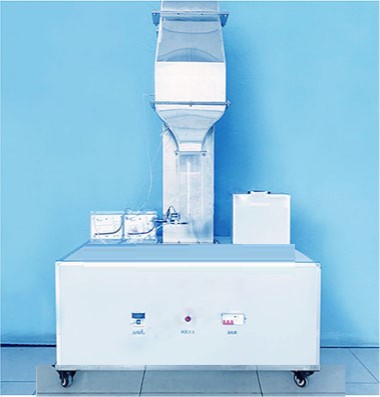

空气动力学多功能实验装置 JGCFD-T216 型空气动力学多功能实验台
一 . 实验目的
1. 测定空气紊流射流断面流速分布，了解空气紊流射流的运动规律，测定紊流系数，掌握毕托管和微压计使用方法。
1.1. 观察射流结构及速度分布情况。
1.2. 测定紊流系数 α 。
1.3. 紊流射流收缩喷嘴和扁形喷嘴实验。
2. 圆柱绕流阻力实验 ( 压强分布法 )
2.1. 圆柱绕流实验是研究外流问题和形状阻力的典型实验。通过测量圆柱表面的压强分布，认识实际流体绕圆柱流动时表面压强分布规律，并与理想流体相比较，理解形状阻力产生的原因及测量、计算方法。
2.2. 计算压强系数。
3. 平板边界层实验
3.1. 实际流体因存在粘性，紧贴壁面的流体将粘附于固体表面，其相对速度为零，沿壁面法向随着与壁面距离的增加，流体的速度逐渐增大，当距离为 δ 时，其速度达到未受扰动的主流流速 μ_ ∞ ，这个厚度为 δ 的薄层称为边界层，通常规定从壁面到 μ_x=0.99μ_ ∞ 处的距离作为边界层的厚度。
二 . 技术参数
1. 常温、常压下运行，工作环境温度： -10 ℃ ～ +40 ℃ 。
2. 位移测量精度： 0.02mm ，直线度： ±0.1 。
3. 介电材质：厚度 0.1~0.2mm ，拉伸强度大于 5MPa ，伸长率大于 2% 。
4. 工作电源：电压 AC380V±10% 、 50Hz ，三相五线制，功率≤ 850w ；安全保护：具有接地保护、漏电保护、过流保护。
5. 线槽：用于电源线和控制线安装，绝缘、防弧、阻燃自熄，尺寸 30*30mm 。
6.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
7. 装置外型尺寸： 1200×800×2190 （ mm ）。
三 . 主要配置及参数
1. 风洞： 304 不锈钢材质，排气式，风机接口段，直管段， 180 度弯管段，扩压段，稳压箱，收缩出口段，各段法兰连接，可拆装；风洞表面焊缝处理均匀，无明显焊缝。
2. 稳压箱：整流板，将来流空气中旋涡破碎，使气流均匀进入收缩段。
3. 收缩段：收缩比 n=8.5 ，收缩段进口的速度不均匀度缩小 72.25 倍，收缩段出口气流平稳，出口气流流速分布均匀；使得边界层试件压力测量值波动：≤ 1mmH2O 。
4. 风洞各段连接台阶面高度差：＜ 1mm 。
5. 风洞测压口：试验段内开口平整光滑，无毛刺，局部突出≤ 0.5mm ，测压孔直径 1mm 。
6. 试件 1 ：测量圆周压强分布和及， φ15±0.02mm ，精度 1° ，内置旋转测压装置。
7. 试件 2 ：收缩喷嘴，可拆卸式，半径精度 ±1mm 。
8. 试件 3 ：扁形喷嘴，可拆卸式，半宽精度 ±1mm 。
9. 试件 4 ：边界层试件， δ 、 δ1 、 δ2 ， δ3 数值测量；边界层厚度测量：位移装置，可拆卸式；边界层试件压力测量值波动≤ 1mmH2O 。
10. 试件 5 ：矩形弯管试件，可拆卸式。
11. 紊流射流断面流速分布： X 轴， Y 轴位移机构，位移精度 ±1mm 。
12. 低噪音离心式通风机：电压 380V 、功率 0.75KW 、转速 1450r/min 、流量 1950-2850lm3/h 、全压 390~490pa 。
13. 变频器 1 台： AC380V 、 0.75KW 。
14. 毕托管： 304 不锈钢材质，系数 0.998 ，可二维移动。
15.Dwyer 、红油斜管微压计 2 个： -10~600pa ，含红油 1 瓶，双色管 1 条。
16. 斜管微压计 1 个：精度等级 1 级、刻度管显示、工作介质密度 0.91g/cm 、 (GB/T679-2002)95 ％乙醇、标定温度 20 ℃ ±2 ℃ 。
16.U 型压力计 10 个，两组测压板，角度可调节。
17. 电源控制系统：控制箱面板采用深蓝色楷体；变频器；正泰电器：带灯自锁按钮开关等组成。
。
