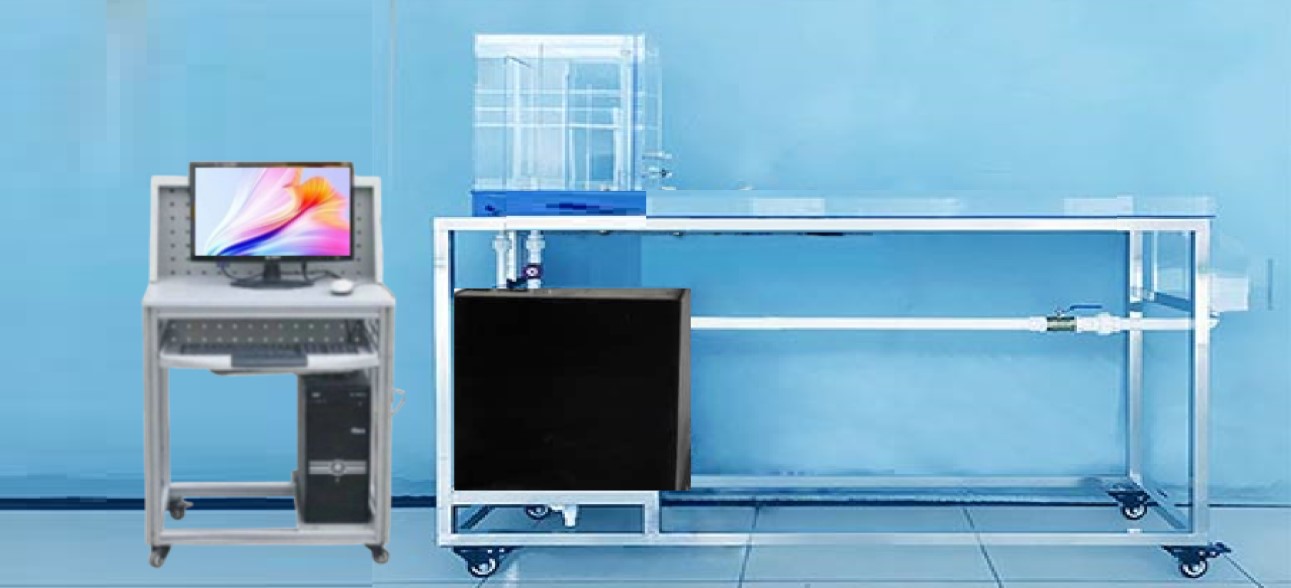

自循环孔口管嘴实验装置 JGKY -T018 型 自循环孔口管嘴实验仪
一 . 实验目的
1. 定量测量实验 -- 测量孔口与管嘴出流的流速系数、流量系数、侧收缩系数、局部阻力系数及直角管嘴的局部真空度。
2. 定性分析实验 -- 流股形态与阻力，大小孔口与侧收缩。
3. 拓展性实验 -- 管嘴出流动量修正因数与边界层厚度测量的创新研究实验。
二 . 技术指标
1. 工作电源：电压 AC220V±10% 、 50Hz ，单相三线制，功率≤ 120W 。
2.304 不锈钢台面、不锈钢框架实验台（ 30*30mm 不锈钢方管、配脚轮均为万向轮带禁锢脚）。
3. 装置外形尺寸： 1660mm×450mm×1360mm 。
三 . 主要配置及参数
1. 稳压水箱、计量水箱、回水水槽：均由透明有机玻璃精制而成，可连续操作。
2. 动力采用高性能节能水泵，抗腐蚀 ABS 全封闭防水绝缘安全外壳水泵，功率 80W, 扬程 3.8m ，全系统无锈蚀。
3. 圆锥型管嘴、直角进口管嘴、圆角进口管嘴、锐缘小孔口，出口孔径 12 0.2mm ，射流直径的测量装置，精度为 0.005 。
4. 直角进口园柱管嘴设有测量局部真空的装置。
5. 薄壁孔口精巧设置了活动触头，能用游标卡尺精确测量孔口的侧收缩系数。
6. 附设回水小明渠，可用以演示水跃及水面曲线。
7. 蓄水箱： PP 板、厚度 10mm ，水箱底板上安装有放空阀，方便将水排净。
8. 电源控制系统：双面亚光密纹喷塑电控箱 1 只，控制箱面板采用深蓝色楷体；正泰电器：带灯自锁按钮开关。
。
