JG-ZHBX实训墙综合布线实训装置

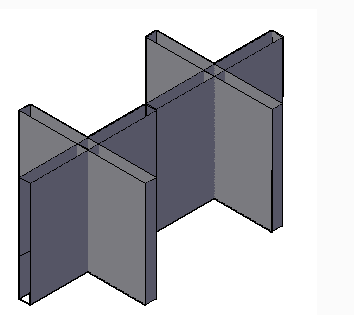

综合布线实训间参考图
一、产品规格：
装置应由 4 模块，边界尺寸为需≥长 2.0 米、高 2.3 米、宽 1.2 米）（每堵墙模块尺寸需≥长 1.2 米、高 2.3 米、厚 0.12 米），灵活组装成需要的各种配置墙体。
二、产品配置：
1、内外全钢质结构，钢板墙厚度≥ 1.8mm ，本套产品组成一个模拟房间结构，用于布线实训，智能楼宇安防实训，智能建筑工程实训等。
2、布线实训楼装置为全钢结构，设备内外无任何木板、轻型材料等辅助材料。使其利于延长使用寿命和无需后期更换耗材，真正实现装置免维护。模拟墙采用模块化设计可单独拆卸任意一块墙面进行维护。
3、整体采用冷轧镀锌钢板，表面平整，不设任何凹槽结构。考虑学生实训冲击因素，厚度≥ 1.8mm ，若厚度不能达到要求，供货后也将拒绝验收。
4、墙面内嵌不锈钢内螺纹孔（ M5 型），孔距 30*30 毫米，使用 M6 加帽螺钉（杜绝自攻螺钉挂接设备不牢的安全隐患）牢固挂接网络设备、插座、机柜。
5、实训区的墙面可以模拟综合布线系统的水平、垂直子系统进行线槽安装和线缆布放，能模拟工作区子系统进行信息插座的安装。
6、实训区实训角模块包含有材质为铝镁合金的 6U 机柜 2 个，共计 2 套。安装有模拟二层建筑结构。
7、装置顶部配有开放式线缆桥架，方便观察走线方向。
8、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本。
三、综布线链路实训台
1、设备设备有开放式机柜部份、网络设备、高级喷塑钢结结构、高级铝塑挂板、电源控制器、单口面板、双口面板、四口面板、超五类非屏蔽 RJ45 插座模块、超五类非屏蔽 RJ11 插头、超五类非屏蔽 RJ45 插头、光纤插座（ SC ）、光纤插座（ LC ）、插座模块面板支架、超五类 24 位 RJ45 插座、管理线盘、光纤分线盒（ 12 芯）、托架、光纤跳线、语音跳线、数据跳线、光纤适配器、 110 式 100 回线高频接线模块盘、 6 类 24 网络配线架、 IDC 语音模块、五类 1 对 UTP 线缆、五类 4 对 UTP 电缆、超五类 4 对 UTP 电缆、五类 25 对 UTP 电缆、 110 型接线工具、交换机、光纤收发器、网络测试仪、实训考核系统、辅材及工具等组成。外形： 1800 ㎜× 800 ㎜× 1600 ㎜。
2、能够使学生完成设备间子系统中机柜与设备的安装与布线、进线间子系统中入口管道的敷设及建筑物子系统中光缆的敷设等项目，并可通过垂直子系统对系统进行拓展，综合其它管理级别的设备，从而掌握其根本技术要点。
四、完成的训内容
1) 设备间子系统实践；
2) 工作区子系统实践；
3) 管理区子系统实践；
4) 配线区子系统实践
5)；干线（垂直）子系统实践
6)；水平子系统实践
7)；干线子系统实践；
8) 网络评测与连接实践；
9）可接门禁的接线测试
10)；可接考勤的接线测试
11)；独立模块的独立认识、接线；
12) 数字电视接线实践、建筑群子系统实践；
13) 数据模块、语音模块、光纤模块制作实践；
14) 数据、语音安装调试实践；
15) 数据、语音通信、交换传输实践；
16) 系统整合的接线、设置、操作和演习
17）交换机、光纤收发器网络测试仪的
五、设备列表
序号 |
名称 |
型号 |
数量 |
1 |
模拟设备房间 |
1800*800*1600 |
1 |
2 |
光纤插座（ SC ） |
10个 |
|
3 |
光纤插座（ SC ） |
10个 |
|
4 |
光纤收发器 |
1套 |
|
5 |
光纤适配器 |
1套 |
|
6 |
110式 100 回线接线模块盘 |
1个 |
|
7 |
五类 1 对 UTP 线缆 |
5米 |
|
8 |
五类 4 对 UTP 电缆 |
5米 |
|
9 |
交换机 |
H3C |
1台 |
10 |
IDC语音模块 |
20个 |
|
11 |
六类非屏蔽 RJ45 插座模块 |
20个 |
|
12 |
管理线盘 |
1个 |
|
13 |
开放式标准机柜 |
1台 |
|
14 |
网络测试仪 |
2个 |
|
15 |
视频光端机 |
1个 |
六、工具及耗材：
名称 |
功能参数 |
数量 |
|||
综合布线工具箱 |
工具如下清单内容：包含压线钳、剥线器、网络单口打线器、网络简易打线器、电话模块打线器、数字万用表、网络通断仪、剪刀、活扳手、尖嘴钳、老虎钳、一字螺丝刀、十字螺丝刀、壁纸刀、钢卷尺、 PVC 线管剪、手工锯及锯条、弯管器、丝锥、角尺、水平尺各一套等工具。 |
工具箱采用圆弧型材和镁铝合金外壳或 ABS 材料，所有工具均为国际标准施工工具，符合中国国家布线施工标准。每个工具都有标签对应。 |
1套 |
||
综合布线工具箱 |
1、十字螺丝刀 2 把 2 、一字螺丝刀 1 把 3、单用打线刀 2 把 4 、 5 对打线刀 1 把 5、 RJ3 用压线钳 2 把 6 、剥线器 2 个 7、斜口钳 1 把 8 、尖嘴钳 1 把 9、老虎钳 1 把 10 、活动扳手 1 把 11、通断测试仪 2 个 12 、计算器 1 个 13、 5m 卷尺 1 个 14 、铝角尺 1 个 15、美工刀 2 个 16 、裁管刀 1 个 17、线槽剪刀 1 把 18 、 35cm 锯子 1 把 19、Ф 20 弯管器 1 个 20 、 5m 穿线器 1 条 21、 4 厘钻头 2 个 22 、 6 厘钻头 2 个 23、 8 厘钻头 2 个 24 、水晶头 10 个 |
同时满足两人配线架端接、模块端接、水晶头制作、通断测试。 |
1套 |
||
品名 |
规格 |
数量 |
单位 |
||
PVC槽管 |
39*19PVC难燃线槽 |
联塑 |
3.8米 / 条 |
20 |
条 |
PVC槽管 |
39*19PVC难燃线槽角弯 |
联塑 |
20 |
只 |
|
PVC槽管 |
39*19PVC难燃线槽三通 |
联塑 |
20 |
只 |
|
PVC槽管 |
39*19PVC难燃线槽内角 |
联塑 |
20 |
只 |
|
PVC槽管 |
39*19PVC难燃线槽外角 |
联塑 |
20 |
只 |
|
PVC槽管 |
39*19PVC难燃线槽终端头 |
联塑 |
20 |
只 |
|
PVC槽管 |
24*14PVC难燃线槽 |
联塑 |
3.8米 / 条 |
20 |
条 |
PVC槽管 |
39*24*39PVC难燃线槽三通 |
联塑 |
20 |
只 |
|
PVC槽管 |
￠ 32 难燃 PVC 管 |
联塑 |
3.8米 / 条 |
20 |
条 |
PVC槽管 |
￠ 32 难燃 PVC 管直通 |
联塑 |
20 |
只 |
|
PVC槽管 |
￠ 32 难燃 PVC 管三通 |
联塑 |
20 |
只 |
|
PVC槽管 |
￠ 32 难燃 PVC 管接头 |
联塑 |
20 |
只 |
|
五金 |
塑料底盒 |
VCOM |
20 |
个 |
|
五金 |
扎带 4*150 |
国标 |
1000支 / 包 |
2 |
包 |
五金 |
扎带 5*250 |
国标 |
250支 / 包 |
2 |
包 |
五金 |
扎带 8*300 |
国标 |
250支 / 包 |
2 |
包 |
线材 |
5eUTP |
VCOM |
305米 / 箱 |
2 |
箱 |
线材 |
多模铠装 4C 光缆 ( 室外） |
VCOM |
62.5um/125 |
8 |
米 |
线材 |
多模 2 芯 ST-ST3 米跳线 |
VCOM |
10 |
条 |
|
线材 |
多模 ST 尾纤 |
VCOM |
10 |
条 |
|
接插件 |
5eUTP水晶头 ( 二叉 ) |
VCOM |
5 |
盒 |
|
接插件 |
5e打线式信息模块 |
VCOM |
20 |
个 |
|
接插件 |
5e免线式信息模块 |
VCOM |
50 |
个 |
|
接插件 |
ST耦合器 （陶） |
VCOM |
12 |
个 |
|
接插件 |
面板 ( 双口 ) |
VCOM |
20 |
个 |
|
实训配件 |
操作台可更换打线模组 |
VCOM |
48 IDC |
8 |
个 |
综合布线实训室教学光盘 |
视频动画版，用动画和视频演示网线制作模块端接光纤熔接链路测试等安装操作步骤 |
1套 |
|||
配套综合布线实训指导书 |
电子版与纸质版，十多个实训项目包括实训题目、实训目的、实训环境、实训工具、实训步骤、实训报告等内容 |
1套 |
|||
。
