JG-535H电子电路、射频 ( 高频 ) 通信系统实验装置
一、产品的特点 :
电子电路射频 ( 高频 ) 通信系统实验装置是结合公司第三款实验系统的设计方式，由北京邮电大学全国多所院校等老师提出设计方案并改进而来的。此款借鉴德国高校此类产品的特点，采用模块化设计，加入元件库及库元件的方式，使知识点电路完全开放，由学生自主设计，并在元件库中根据设计参数选取器件完成实验。
实验系统采用模块化设计，重要知识点电路开放，电路形式、元件选取、数值大小均需要学生自行设计，是真实的设计型射频通信系统产品。配套完整的元件库，库中元件丰富，结合电路的开放结构学生可自行从元件库中选择电阻、电感、电容等元件，应用到通信系统中。电路元件采用 1W 电阻，电感、电容采用 100V 以上耐压直插元件，提高产品的整体牢固性，设备不易损坏。可调电容采用双联电容、电位器采用进口手柄器件，即易于操作，又不易损坏。
电路采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。各模块即可独立实验，又可相互组合，完成系统实验。单元实验重要知识点开放，由学生设计后在库中选取相应参数元件，插入到选定位置。
射频通信系统支持扫频信号源，自带频率特性测试仪功能，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
射频通信系统为实验室一体化规划，对实验产品的存储、保管统一设计，配备有模块保存箱、信号线理线架等收纳器。学生实验结束后，要按要求把实验物品放置到统一的规划公位置，便于检查也使实验室整洁化一。
系统实验由三个收发系统组成，每个收发系统即能进行单元电路实验，又可把单元电路组成一个完整的通信系统。
调幅收发信机系统由语音输入电路、基础调幅电路、丙类功率放大器电路、发射电路、 LC 振荡器电路（提供载波，频率可调）组成发射电路部分；由接收天线、小信号谐振放大器电路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路（含自动增益控制）、大信号检波电路、功放电路组成接收部分。此部分的中频在 2.5MHZ （因为是高频实验系统，频率不益太低）
调频收发信机系统由语音输入电路、变容管调频放大及发射电路组成调频发射部分；由接收天线、选频回路、混频器电路、振荡器电路（提供本振信号）、中频放大器电路、鉴频器电路、功放及喇叭组成接收部分。
集成调幅收发学习系统由 1496 集成调幅电路、 4046 锁相环电路、 1496 解调电路组成，为有线传输，重点学习同步技术、锁相环技术。
实验系统采用单元实验板形式组成，单元实验板按实验类型分类，有不同的实验模式。重要知识点开放，支持扫频信号源，使实验手法更加方便、实用。单元实验板内容为小系统的组合，器件选用上符合不易损坏、参数可调范围大、更换方便的要求。
二、适用范围 :
适用于高等院校及要求较高的中专、技校、职业学校，可完成电子电路、射频 ( 高频 ) 电路等课程实验。该设备是现有实验室设备的更新换代或新建、扩建实验室的理想产品，它的配备是学校上水平、上等级的重要标志。
三、实验台和实验操作桌结构及功能 :
1 、实验台构成与性能 :
1.1. 电源及参数
1.1.1 输入电源 : 单相三线输入
1.1.2 电源输出：有保险丝和漏电保护开关二级保护功能。
A 组 : 一台 0.5KVA 单相 0 ～ 250V 输出。
B 组 : 低压交流电压 3 － 24V 分七档可调，最大输出电流 1.5A ，电流表指示。
C 组 : 低压直流稳压电源，电压 5V ，电流 0.5A ，电流表指示。
D 组 : 双路稳流稳压电源，二路输出电压均为 0 ～ 30V ，由多圈电位器连续调节，输出最大电流为 1.5A ，每路电源输出有 0.5 级数字电流表、电压表指示。电压稳压度 <10 － 2 ，负稳压度 <10 － 2 ，纹波电压 :<5mV 。
E 组 : 单相交流市电输出，供用户自备设备使用。
1.2 功率输出函数发生器：
1 ）采用直接数字频率合成（ DDS ）产生高精度正弦波，方波和三角波。采用大屏幕 LCD 显示输出频率、波形，衰减值。
2 ）正弦波输出幅度≥ 10V, 输出阻抗 50 Ω，失真度 <1% （ 0.1HZ-- 1KHz ）。
3 ）频率范围 : 0.1HZ~3MHz, 采用键盘直接输入数字设定频率 , 。
4 ）输出幅度采用电位器调节，正弦波输出具有 20db,40db 衰减。
5 ）方波占空比可调 , 调节范围： 1%-99% 调节；方波和三角波采用 TTL 电平输出。
6 ）频率计最高测量范围 100MHz ，自动换档。
1.3 单次脉冲 : 每次可输出一对正负脉冲。
1.4 音频功率放大器：输入音频 电压不低于 10mV ，输出功率不小于 1W ，音量可调，内有喇叭，用于放大电路扩音，也可作信号寻迹。
1.5 七段译码器： 3 组七段译码器及对应译码显示数码管。
1.6 外测交直流二用电流表 : 精度 0.5 级 , 三位半数字式显示，测量范围 :0 ～ 1000mA
1.7 外测交直流二用电压表 : 精度 0.5 级 , 三位半数字式显示，测量范围 :0 ～ 99.9V 。
2 、实验操作桌 : 采用工业铝合金型材框架，面板厚度为 25MM ，优质密度板外防火板贴面，下面配有储存柜，实训台下方还设有四个带刹车的万向轮，便于移动和固定。
3 、电子电路实验板：
MD01 号板 晶体管基本放大电路此板中包含的电路有：
供电电路：
1 、 +12V ， 1A ，带自恢复保护电路。
2 、 -12V ， 1A ，带自恢复保护电路。
3 、带电源滤波、工作指示等
晶体管共射极放大电路：
输入、输出电容可插拔式开放型设计。
偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
1 、偏置电阻、负载电阻可插拔式开放型设计。
2 、留有电源输入端子孔，带有防反接功能。
3 、电源支路带有功能开关，方便支路电阻测量。
场效应管共源级放大电路：
1 、负载电阻可插拔式开放型设计。
2 、留有电源输入端子孔，带有防反接功能。
3 、弓形针、圆孔针配套使用，方便学生操作和实验。
MD02 号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1 、 +12V ， 1A ，带自恢复保护电路。
2 、 -12V ， 1A ，带自恢复保护电路。
3 、带电源滤波、工作指示等
晶体管两级负反馈放大电路：
1 、输入、输出电容可插拔式开放型设计。
2 、偏置电阻、射极电阻、负载电阻可插拔式开放型设计。
3 、留有电源输入端子孔，带有防反接功能。
4 、电源支路带有功能开关，方便支路电阻测量。
晶体管共集电极放大电路：
偏置电阻、负载电阻可插拔式开放型设计。
输入、输出电容可插拔式开放型设计。
留有电源输入端子孔，带有防反接功能。
反馈回路带通断功能。
5 、电源支路带有功能开关，方便支路电阻测量。
MD03 号板 晶体管基本放大电路 此板中包含的电路有：
供电电路：
1 、 +12V ， 1A ，带自恢复保护电路。
2 、 -12V ， 1A ，带自恢复保护电路。
3 、带电源滤波、工作指示等
差分放大器电路：
1 、输入回路、负载回路可插拔式开放型设计。
2 、进口多圈精密可调电阻。
3 、留有电源输入端子孔，带有防反接功能。
4 、电源支路带有功能开关，方便支路电阻测量
OTL 分立件功率放大器电路：
可调电位器可插拔，易于更换。
支路测试点设置合理，便于测量。
3 、留有电源输入端子孔，带有防反接功能。
4 、电源支路带有功能开关，方便支路电阻测量
OTL 集成功率放大器电路：
1 、可调电位器可插拔，易于更换。
2 、支路测试点设置合理，便于测量。
3 、留有电源输入端子孔，带有防反接功能。
4 、电源支路带有功能开关，方便支路电阻测量
喇叭音响电路：
1 、 8 欧外置喇叭。
2 、输入、输出回路开放。
MD04 号板 集成运算放大器电路 此板中包含的电路有：
供电电路：
1 、 +12V ， 1A ，带自恢复保护电路。
2 、 -12V ， 1A ，带自恢复保护电路。
3 、带电源滤波、工作指示等
积分 / 微分、指数 / 对数运算电路：
1 、输入回路、反馈回路可插拔式开放型设计。
2 、留有电源输入端子孔，带有防反接功能。
3 、电路由学生自行设计完成。
比例放大、加减法、比较器运算电路：
1 、输入回路、反馈回路可插拔式开放型设计。
2 、留有电源输入端子孔，带有防反接功能。
3 、电路由学生自行设计完成。
带阻有源滤波器电路：
1 、电路参数开放，由学生自行设计，并由器件库中选取。
2 、支路测试点设置合理，便于测量。
3 、留有电源输入端子孔，带有防反接功能。
低通、高通、带通有源滤波器电路：
1 、电路参数开放，由学生自行设计，并由器件库中选取。
2 、支路测试点设置合理，便于测量。
3 、留有电源输入端子孔，带有防反接功能。
RC 振荡器电路
1 、电路参数开放，由学生自行设计，并由器件库中选取。
2 、支路测试点设置合理，便于测量。
3 、留有电源输入端子孔，带有防反接功能。
可调直流电平输出电路：
两路输出。
-8V 至 +8V 连续可调。
MD05 号板 数字电路 此板中包含的电路有：
供电电路：
1 、 +12V ， 1A ，带自恢复保护电路。
2 、 -12V ， 1A ，带自恢复保护电路。带电源滤波、工作指示等
信号源电路：
方波 1HZ 幅度 5V ；方波 10HZ 幅度 5V ；方波 1KHZ 幅度 5V 。
方波 10HZ 至 10KHZ 连续可调，幅度 5V 。
正向单脉冲输出、反向单脉冲输出。
三太逻辑笔电路：
输入 - 高电平
输入 - 高阻态
输入 - 低电平
芯片座电路 ;
1 、 14 芯锁紧芯片座 6 个。
2 、芯片座引脚与铆孔一一对应引出。
数码管 BCD 译码驱动电路：
数码管共阴极驱动电路：
LED 二极管驱动电路：
电平状态输出电路：
MD06 号板 元件库板 此板中包含的元件有：
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
4 、射频 ( 高频 ) 电路实验板：
①号板 小信号调谐振放大器 此板中包含的电路有：
单调谐回路谐振放大器电路谐振回路开放
双调谐回路谐振放大器电路谐振回路开放
检波器电路
跟随与放大电路
回路特性测试电路
②号板 调幅功率放大及发射电路
丙类功率放大及基础调幅电路
1496 乘法器调幅电路
1496 同步检波电路
包络检波器电路
③号板 LC 振荡与晶体振荡器实验
西勒振荡器电路
克拉波振荡器电路
串联型晶体振荡器电路
波尔斯晶体振荡器电路
④号板 调频电路
4046 锁相环电路（同步载波提取）、数字频率合成器电路、调频电路
4046 鉴频电路
变容二极管调频器电路
相位鉴频器电路
斜率鉴频器电路
⑤号板 混频器电路
三极管混频器电路
中频放大器电路
1496 混频器电路
自动增益控制电路
⑥号板 元件库板及库元件
电容元件
电阻元件
可调电容（双联可调电容、小瓷片可调电容）
可调电阻
电感元件
四、设备配置清单
NO |
配置名称 |
型号规格 |
单位 |
数量 |
2 |
学生机头 |
台 |
1 |
|
3 |
学生桌 |
个 |
1 |
|
4 |
学生桌面板 |
块 |
1 |
|
5 |
绝缘皮 |
张 |
1 |
|
6 |
凳子 |
张 |
2 |
|
7 |
工具 |
套 |
1 |
|
（ 1 ） |
螺丝刀 |
小十字 |
把 |
1 |
（ 2 ） |
螺丝刀 |
大十字 |
把 |
1 |
（ 3 ） |
螺丝刀 |
小一字 |
把 |
1 |
（ 4 ） |
螺丝刀 |
大一字 |
把 |
1 |
（ 5 ） |
剥线钳 |
把 |
1 |
|
（ 6 ） |
尖觜钳 |
把 |
1 |
|
（ 7 ） |
万用表 |
MF-47 |
只 |
1 |
（ 8 ） |
数字万用表 |
DT890B+ |
只 |
1 |
8 |
射频 ( 高频 ) 电路实验板 |
小信号调谐放大模块板 |
套 |
1 |
LC 振荡器模块板 |
||||
功率放大器模块板 |
||||
调频、鉴频模块板 |
||||
混频器模块板 |
||||
元件库板及元件 |
||||
9 |
电子电路实验板 |
晶体管基本放大器板 1 |
套 |
1 |
晶体管基本放大器板 2 |
||||
晶体管基本放大器板 3 |
||||
集成运算放大器板 |
||||
数字电路板 |
||||
元件库板及元件 |
||||
CPLD （ EPM570 ）可编程数字电路板 |
||||
10 |
电子电路辅助材料 |
专用导线 |
套 |
1 |
信号线 |
根 |
1 |
||
11 |
射频 ( 高频 ) 电路辅助材料 |
Q9 信号线 |
根 |
5 |
同轴信号线 |
根 |
2 |
||
电源 |
根 |
1 |
||
实验讲义 |
套 |
1 |
||
电子资料 |
套 |
1 |
||
12 |
实验指导书 |
纸质 |
套 |
1 |
创新实验项目
（一）电子电路实验部分
1 ）、基础实验
实验一、晶体管共射极放大器实验
实验二、晶体管共集电极放大器实验
实验三、结型场效应管共源放大器实验
实验四、晶体管两级负反馈放大器实验
实验五、直流稳压电源实验
实验六、 OTL 集成功率放大器实验
实验七、 OTL 分立功率放大器实验
实验八、差分放大器实验
实验九、积分、微分、指数、对数运算实验
实验十、比例放大、加减法、比较器运算实验
实验十一、低通、高通、带通、带阻有源滤波器实验
实验十二、 RC 振荡器实验
实验十三、可调直流电平输出实验
实验十四、门电路电参数的测试
实验十五、 CMOS 门电路测试
实验十六、门电路逻辑功能及测试实验五组合逻辑电路（半加器全加器及逻辑运算）
实验十七、触发器（一） R-S ， D ， J-K
实验十八、三态输出触发器及锁存器实验
实验十九、时序电路测试及研究
实验二十、集成计数器及寄存器
实验二十一、译码管和数据选择器
实验二十二、波形产生及单稳态触发器
实验二十三、时序电路应用
2 ）、设计型实验
实验一、晶体管共射极放大器实验（偏置电压、放大位数可设置）
实验二、晶体管两级负反馈放大器实验（偏置电压、放大位数可设置）
实验三、差分放大器实验（可设置）
实验四、集成运算放大器实验（可设置）
3 ）、系统综合实验
实验一、前置放大、有源滤波、功率放大、音响综合实验
实验二、波形发生器综合实验
（二）射频 ( 高频 ) 电路实验部分
1 、基础实验
实验一、单调谐回路谐振放大器实验
实验二、双调谐回路谐振放大器实验
实验三、丙类功率放大器实验
实验四、谐振回路特性测试实验
实验五、西勒振荡器实验
实验六、克拉波振荡器实验
实验七、晶体振荡器实验
实验八、乘法器调制实验
实验九、同步检波实验
实验十、基极调幅实验
实验十一、包络检波实验
实验十二、变容二极管调频实验
实验十三、相位鉴频器实验
实验十四、锁相环实验
实验十五、集成调频实验
实验十六、集成解频实验
实验十七、压控振荡器实验
实验十八、中频放大器实验
实验十九、三极管混频器实验
2 、设计型实验
实验一、设计型双调谐回路谐振放大器实验（谐振点可设置）
实验二、设计型丙类功率放大器实验（谐振点可设置）
实验三、设计型西勒振荡器实验（可设置）
实验四、设计型克拉波振荡器实验（可设置）
3 、系统综合实验

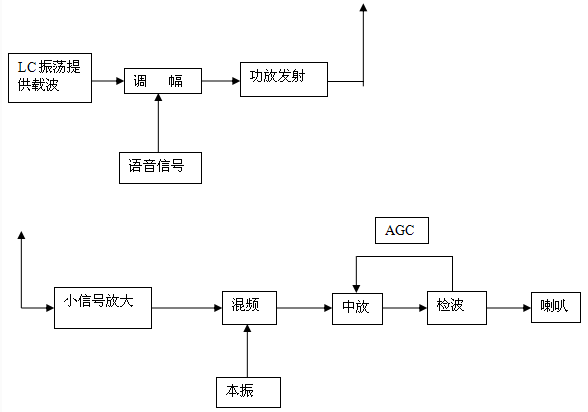

实验一、调幅收发信机实验
实验二、调频收发信机实验
实验三、载波提取与同步解调实验
4 、综合实验内容及连接方式
①号板 小信号调谐振放大器
②号板 调幅功率放大及发射电路
③号板 检波电路
。
