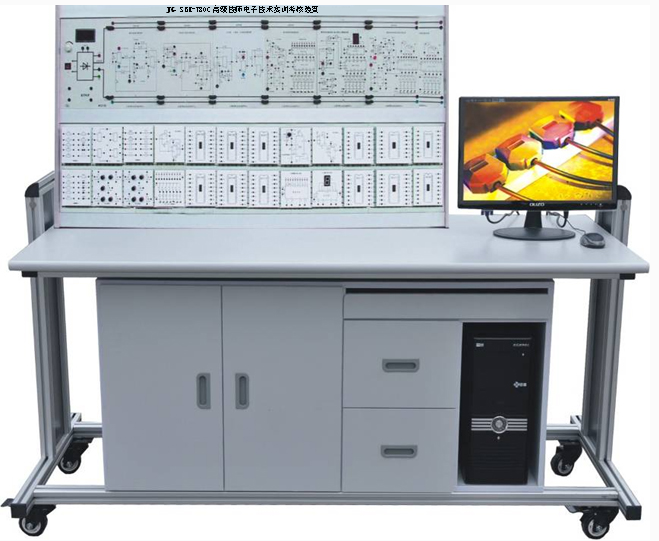

JGSBK-780C高级技师电子技术实训考核装置
高级技师电子技术实训考核装置 既可作为电子类工种和电工类工种的等级电工培训装置也可作为考核装置。装置采用模块化设计，配置有分立元件模块、独立功能模块和故障设置模块等三大类模块和其相应的软件接口组成。可根据不同的实训题目，选用不同的模块组合构成各种典型的电子技术线路来进行训练。且考核系统可通过计算机在实训电路中自动设置各种故障。学员通过电路原理及测量工具查找故障点以达到实训与考核目的。本装置适用于各劳动职业技能鉴定部门以准确、科学的手段对相关工种技术工人进行考核鉴定，同时也适合相关院校电类专业学生实训和考核。
二、高级技师电子技术实训考核装置的技术性能
（一）输入电源：交流 220V 50Hz ，单相三线
（二）输出电源 ：
1、二路直流 0 ～ 12V 连续可调电源，输出最大电流 1.5A ，有数字电压指示输出电压，带过流保护功能，过流保警功能。
2、设故电源 1 路， TTL 专用电源 1 路，± 12V 固定电源 2 路，带数显指示。
三、构成与配备
（一）实训桌： 1500 × 800mm ，钢木结构。
（二）挂箱支架：长 1400mm ，上下二层，内有导轨。配置 1 只示波器支架。
（三）实训模块配置：电阻模块 1 、电阻模块 2 、电阻模块 3 、电阻模块 4 、电阻模块 5 、电位器模块、四运放模块、开关发光二极管模块、 555 震荡模块、十进制解码显示模块、七段解码显示模块 2 块、 4008 模块、 4011 模块 2 块、 4012 模块、 4027 模块 2 块、 4069 模块、 4512 模块、 40193 模块、 4539 模块、 4555 模块、 40175 模块、 40192 模块 2 块、 40194 模块、 4013 模块、 DAC0832 模块、 DAC0809 模块、十六进制解码显示模块、 4016 模块、 4028 模块、单脉冲模块、 555 模块 2 块、 EDA 模块。
（四）设故模块：数字定时器 / 减法循环计数器电路、脉冲顺序控制器电路、三角波方波发生器电路、锯齿波发生器电路、电脑接口模块 1 套。各个设故模块内各有 14 个故障点。
（五）设故考核软件：通过电脑自动设置实训考核故障点，学生分析确定故障点后，在答题界面输入答案后故障点自动消失，并记录成绩。（电脑自备）
（六）可编程逻辑器件： EDA 模块采用 ALTERA 公司的 EPM7128 芯片，提供 MAXPLUSII 编程软件，并提供实训软件。
（七）附件：电源插座挂箱 1 块、通信电缆 1 套、插件板 4 块、标准导线 60 根、短接桥 20 只、数字万用表 1 只。
四、实训项目
1、数字定时器电路
2、减法循环计数器电路
3、脉冲顺序控制器电路Ⅰ
4、脉冲顺序控制器电路Ⅱ
5、单脉冲控制移位寄存器Ⅰ
6、单脉冲控制移位寄存器Ⅱ
7、三角波方波发生器电路
8、锯齿波方波发生器电路Ⅰ
9、锯齿波方波发生器电路Ⅱ
10、正弦三角波方波发生器
11、组合逻辑控制移位寄存器Ⅰ
12、组合逻辑控制移位寄存器Ⅱ
13、电平检测器控制扭环形计数器Ⅰ
14、电平检测器控制扭环形计数器Ⅱ
15、 BCD 码加法计数器
16、顺序脉冲控制器Ⅰ
17、顺序脉冲控制器Ⅱ
18、 BCD 码减法计数器
19、定时计数电路Ⅰ
20、定时计数电路Ⅱ
21、数据选择电路
22、数据分配电路
23、全加器控制扭环形计数器
24、三相六拍脉冲产生器
25、六十进制计数器
26、组合逻辑控制计数器
27、 AD 转换电路
28、 DA 转换电路
29、四人抢答电路
30、二种音符演奏电路
31、示波器交替显示二路信号电路
32、数字计数器定时电路排故
33、减法循环计数器电路排故
34、脉冲顺序控制器电路排故
35、三角波方波发生器电路排故
36、锯齿波发生器电路排故
37、用可编程逻辑器件实现走马灯电路
38、用可编程逻辑器件实现四位全加器电路
39、用可编程逻辑器件实现 3 线 -8 线译码器
40、用可编程逻辑器件实现 4 位计数器
41、用可编程逻辑器件实现数码管静态显示
。
